柳巷煤礦選煤廠裝置安裝施工措施

　　1、編製依據:

　　1.1、煤炭工業石家莊設計研究圖紙S21015-2517/2400

　　1.2、需執行的規範標準

　　GB50259-96電氣裝置安裝工程、電氣照明施工及驗收規範。

　　GB50168-2006電氣裝置安裝工程、電纜線路施工及驗收規範。

　　1.3、現場實際情況：

　　根據現場查看，該礦擬將在洗煤廠廠區工業廣場內和洗煤廠主幹道實施亮化工程。結合現場和圖紙情況，隻需安裝照明燈26盞。現主幹道路已形成，道路一側為矸石、瀝土混合土壤，需用機械開挖電纜溝和燈杆基礎坑，有部分樹木需處理。

　　2、施工內容：

　　2.1、路燈安裝：洗煤廠車間樓前道路及工業廣場周圍裝26盞路燈(其中道路燈22盞、通路燈4盞)。該廠東側道路10盞、工業廣場道路至廠房車間樓南側12盞，工業廣場內安裝通路燈4盞。電纜采用直埋法，過路電纜從預埋的鋼管內穿過。路燈間隔為50M設置一盞路燈。

　　2.2、電纜溝預製：開挖電纜溝1700M，深度1M以下的冰土層過路鋼管預埋深度1.5M，預埋鋼管為G32。

　　2.3、電纜敷設：開關櫃至一層660V低壓配電室使用，動力電纜采用護套阻燃5*10 m㎡/50M;廣場照明電纜采用護套阻燃3*4 m㎡/300M路燈照明電纜采用鋼帶鎧裝護套阻燃3*4m㎡/1300M。

　　2.4、保護管埋設：

　　路燈與電源控製箱間埋設￠40(1.5寸)鋼管/50M;過路埋設￠32(1.2寸)鋼管/40M。燈杆下基礎預埋￠25.4(1寸)塑料硬管，60M。

　　2.5、燈具安裝：

　　道路燈VX303-I400 22盞

　　通路燈VX104-I400 4盞

　　2.6燈杆安裝：

　　道路燈杆由生產廠家配套，高8M、臂長2M。厚度為3MM。共22架。通路燈由甲方(礦)現場暫定。高度10M、4架。

　　2.7、路燈電源引自洗煤廠主車間一層樓內ZM4低壓櫃，安裝在主廠房一層660V低壓配電室內。路燈電源控製櫃采用江蘇安華電氣公司生產的智能型自動殼和手動控製。

　　3、施工組織

　　施工負責人：王柱峰

　　質量技術負責人：

　　施工安全負責人：王向陽

　　現場負責人：夏建林

　　施工班組：電氣安裝一班

　　4、質量目標

　　設備安裝合格率100%，驗收投用合格率100%，優良率85%。

　　5施工步驟

　　5.1預製電纜溝，燈杆基礎預製

　　沿路燈走向，采用機械開挖電纜溝，電纜溝深度不小於1M。按現場燈杆距離要求開挖基礎坑，預製燈杆基礎，燈杆基礎采用鋼筋水泥澆灌。鋼筋、焊條和預埋件的品種、規格和質量必須符合現行鋼筋焊條的質量標準要求。基礎預埋螺栓￠12*200要符合規定要求，預埋深度不得小於100MM，並與基礎鋼筋焊接。

　　5.2電纜敷設

　　5.2.1敷設要求

　　1.電纜敷設，電纜應從電纜盤的上端引出，不應使電纜在支架上及地麵摩擦拖拉。電纜上不得有鎧裝壓扁、電纜絞擰、護層折裂等機械損傷。

　　2.電纜敷設時應排列整齊，不宜交叉。

　　3.預埋土中的電纜不得有接頭，如確需接頭時，采用密封鋼製接線盒。

　　4.電纜穿過馬路時，需采用鋼管護套;穿過燈杆基礎需係用塑料管護套。

　　5.在直線段每隔50～100m處、電纜頭、拐角處進入建築物處等地方應裝設明顯的方位標誌或標樁。

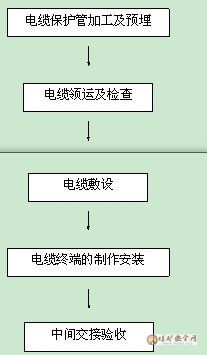

5.2.2工藝流程

　　　　5.2.3工藝方法
　　　　1.電纜保護管製作，管口需做成喇叭口，並消除毛刺和尖銳棱角。沒有敲打喇叭口的，用銼刀消除管口毛刺和尖銳棱角；鋼管預埋前要除鏽並刷防腐漆。
　　　　2.電纜穿越道路及排水溝采用直埋方式敷設時，用鍍鋅鋼管對電纜進行保護。
　　　　3.電纜之間，電纜與其它管道、道路、建築物等之間平行和交叉時的最小淨距，應符合規範要求；
　　　　4.電纜的終端頭製作符合規範要求。
　　　　5.電纜保護管的預埋工作要密切與土建專業配合，避免出現返工或保護管少預埋的現象。
　　　　6.檢查電纜進入電纜溝、建築物。以及穿入管子時，出入口是否封閉，管口是否密封。
　　　　5.3線杆的安裝
　　　　5.3.1路燈杆基礎整體預製，首先要夯實地坑，將焊接的鋼筋籠放入挖好的坑內，再用混凝土澆灌，水泥符合標號要求。
　　　　5.3.2線杆的安裝需要吊車給予配合立杆作業,符合起吊規範作業標準要求；
　　　　5.3.3做好安全保護措施,需專人指揮監護,起吊線杆不得用鋼絲繩，應采用符合承載力的吊裝繩帶，以免損壞設備燈具。
　　　　5.3.4線杆起吊時要在線杆上綁捆穩繩、用人牽引位。線杆立起到位後要及時緊滿底座螺絲。
　　　　5.4燈具安裝
　　　　5.4.1在起吊線杆前。燈具、電纜應提前安裝、試驗，在地麵整體安裝完成後再起吊線杆。
　　　　5.4.2安裝燈具時要檢查其配件應齊全，並無機械損傷、變形、油漆剝落和燈罩破裂等現象；
　　　　5.4.3燈具固定應牢固可靠，每個燈具固定用的螺釘不應少於四個；
　　　　5.4.4燈具安裝位置應便於檢查和維修；
　　　　5.4.5照明接線要正確，不準隨意更改回路，每個照明回路的絕緣電阻應≥0.5MΩ。
　　　　6.安裝路燈智能開關櫃，須按程序進行（先接負荷側）待檢查無誤後與廠方聯係、辦理有關停電手續，與主電源。
　　　　7、 試運行
　　　　所有燈具接線完畢，先將每杆路燈內照明開關斷開，在開關櫃負荷側內搖測路燈電纜絕緣情況，在絕緣電阻≥0.5MΩ時，合上開關櫃內路燈電源開關，然後到現場逐杆路燈送電，直至所有路燈照明合格。
　　　　8、 施工質量技術措施
　　　　在工程施工中堅持質量保證的方針，強化質量管理。施工中要嚴格把好設備材料關，對無合格證或不符合要求的材料配件要堅決拒收，拒領，或堅決不用。
　　　　電氣施工人員應經相關培訓，嚴禁無證作業。
　　　　機械設備儀器有相應校驗合格證，不得使用過期或未校驗儀表設備進行測量試驗。
　　　　在施工及試運過程中，一定要嚴格按照施工程序進行，全力搞好各級質量控製點檢查驗收；積極支持密切配合土建施工，做好質量監督管理工作。
　　　　在施工中必須嚴格執行施工標準，規範，實行質量工作的“三檢製”，即自檢、互檢和專業檢查工作。
　　　　對在檢查中發現的問題要做好檢查記錄，並及時進行整改。
　　　　做好接地測試及送電調試工作，確保各項參數符合規範要求，達到送電投用一次成功。
　　　　9、安全、環境保護措施：
安全是施工中的頭等大事，在施工中要堅持“安全第一”的方針，嚴格遵照安全技術措施的規定和要求。結合工程施工的特點，保證施工安全。為此特作以下要求：
　　　　9.1由施工負責人開好班前會，講清安全注意事項要點及施工方法。
　　　　9.2進入施工現場工作人員必須嚴格遵守“十大禁令”，穿戴好勞保著裝並戴好安全帽。
　　　　9.3嚴格執行電氣安全工作01manbetx 。
　　　　9.4按照要求辦理好各種作業票；
　　　　9.5施工過程中，班組要設專人監護，監護人必須堅守崗位，及時製止和糾正施工過程中違章作業和安全隱患。
　　　　9.6電纜敷設過程中，施工人員必須服從統一指揮，相互關照，注意溝（坑）邊上的石塊，防止崴傷腳的現象。
　　　　9.7線杆架設時，拉住穩繩，人員散開，聽清號令，不得猛拉猛拽。
　　　　9.8施工人員施工時要集中精力，做到“三不傷害”，嚴禁酒後上崗；嚴格遵守礦方有關規定。
　　　　10、 施工進度計劃
　　　　現場達到施工條件，共需18 天；
　　　　挖電纜溝及做基礎:7天，敷設電纜及接線 3天，回填渣土3天，地麵安裝燈具1天，起吊安裝線杆3天，回路調試1 天。
