XXXX切眼打鑽安全技術措施

　　概況：

　　XXXX切眼在風巷397米處開口，開口標高1504米，貫通點標高1459。3，方位222°，坡度18-39°，設計斜長90m，現已掘至60m，離設計貫通點XXXX機巷08A點僅餘30米，總工辦依據現有掌握的地質資料推斷，前進方向很可能遇構造變化帶，為探明其前方的地質構造及瓦斯覆存狀況和壓力情況，加之此帶處於瓦斯應力及礦山壓力集中疊加區，在打排放措施鑽孔過程中出現噴孔及煤炮聲和卡鑽等動力現象，為保證施工安全，特製定“四位一體”的措施，望各單位嚴格執行。

　　一、煤與瓦斯突出危險性的預測

　　首次掘進作業前,先用KZYD50型防突電鑽機在煤層軟分層中打效果預測鑽孔，采用鑽銷指標法預測煤層突出危險性的參數指標值，預測孔孔數2個(或3)，預測孔開口的距離為0.5米，孔深8-12米,直徑為75毫米(或直徑42MM)，巷道輪廓線外保護距離取2-4米(見圖)。探明該孔控製深度內瓦斯及地質情況,並詳細記錄煤曾產狀、瓦斯湧出量、地質構造,用MTC突出參數檢測儀測定參數，每鑽進2米測定一次鑽屑解吸特征K1值，每一米均測定鑽粉量S值。對煤與瓦斯突出危險性進行鑒定.如K1mkx<0.5ml/(g·min1/2)，Smax<6kg/m，則認為無煤與瓦斯突出危險，允許掘進5米，保留5米的超前保護距。如K1mkx≥0.5 ml/(g·min1/2)，Smax≥6kg，則認為有煤與瓦斯突出危險，必須采取防突措施。

　　二、防治煤與瓦斯突出的措施

　　1、成立防突指揮部, 指揮長由礦長擔任, 副指揮長由技術負責人寇水嶺，安全負責人、生產負責人擔任，成員由瓦檢員,防突專幹,安全員,打眼工組成.

　　2、采用小直徑空眼排放鑽孔作為該掘進工作麵的防突措施。

　　巷道輪廓線外保護距離取2-4米，防突措施排放鑽孔排距取

　　0.75米。鑽孔開口間距取0.3-0.5米，鑽孔用KZYD50型防突

　　電鑽機打孔，孔深10.2米，直徑為75-100毫米，防突措施

　　孔孔數不少於14個(見圖)。鑽孔孔底間距不大於2米(或采取

　　穿層預抽放突出煤層瓦斯第二措施，預抽放鑽孔直徑為75-100毫米，

　　鑽孔孔底間距不大於2米，鑽孔孔底應布置在煤巷周界外3-5米的煤

　　層內，其設計方案及示意圖附後，如果出現噴孔現象，采用水力衝孔

　　或歇止掘進和淺孔排放措施進行處理)，在第一次執行上述防突措施或

　　無防突措施超前距時，必須先采用淺孔排放或其它防治突出措施，在

　　掘進工作麵前方形成5米的執行措施的安全安全屏障後，方可進入正

　　常防突措施施工，確保執行防突措施的安全性。

　　三、防治煤與瓦斯突出措施的效果檢驗

　　采用KZYD50型岩石防突電鑽機在煤層軟分層中打效果檢驗孔、效果檢驗孔布置在排放措施鑽孔之間，檢驗孔與預測孔的距離為0.6-1.2米，孔數4個，直徑為75毫米(或42MM)，孔深10米(或小於等於措施鑽孔深度)，檢驗孔和預測孔≤防突措施排放孔，巷道輪廓線外保護距離取2-4米(見圖)。用MTC突出參數檢測儀測定參數，每鑽進2米測定一次鑽屑解吸特征K1值，每米均測定鑽粉量S值。如K1mkx<0.5 ml (g·min1/2)，Smax6kg，則認為無煤與瓦斯突出危險，允許掘進5米，保留5米的超前保護距。如K1mkx≥0.5 ml/(g·min1/2)，Smax≥6kg，則認為有煤與瓦斯突出危險，必須再采取補充防突措施。並填寫防突措施效果檢驗單和允掘單。經檢驗措施無效時，必須重新采取其它防突措施直至經檢驗措施全麵合格後，方可采用安全保護措施進行作業(上述措施程序步驟反複循環操作，在管理上形成製度慣例)。

　　四、安全防護措施

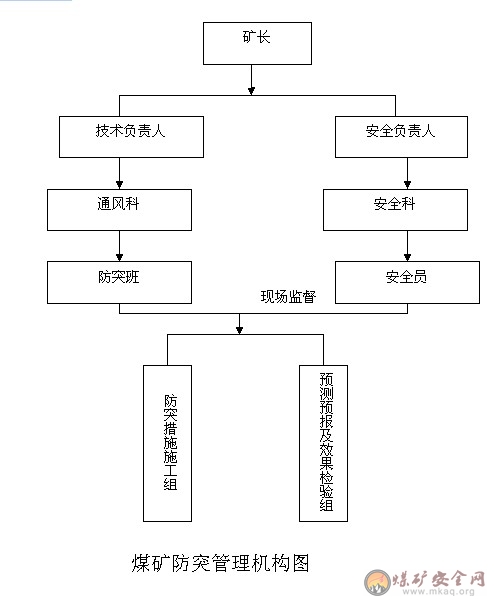

　　1、成立防治煤礦煤與瓦斯突出專門機構，明確各自的責職(見下圖)。

　　　2、在施工中必須加強瓦斯檢查工作。瓦斯員應加強責任心，提倡勤檢多檢，隨時掌握工作麵的瓦斯動態，若遇異常情況，立即采取措施進行處理，並及時彙值斑室，嚴禁瓦斯超限作業。瓦斯監測監控係統必須按規定安設，報警、斷電範圍必須符合規定，並經常維護，保證正常使用。入井的礦領導、班組長、電鉗工必須攜帶便攜式瓦斯檢測儀。
　　　3、加強通風管理，確保工作麵所需風量，供風量一人不少於4M3/min，風筒距掘進頂頭不大於5米，向工作麵供風的局部通風機不得隨意停開。風筒必須使用鐵質防止風流逆轉風筒。
　　　4、加強機電設備管理，必須使用“風瓦電閉鎖”裝置,完善使用電器三大保護裝置，井下所有設備不得出現失爆現象。
　　　5、加強通風設施的管理，井下所有通風設施必須符合質量標準。
　　　7、按規定安設壓風自救係統。按設計要求在幫打一躲避硐，在躲避硐內安設一組壓風自救係統，每組壓風自救不得少於5個壓風自救係統。
　　　8、加強“一通三防”管理，每班瓦斯檢查次數不少於三次，工作麵瓦斯濃度超過1%時，停止作業，所有入井人員必須隨身攜帶隔離式自救器。
　　　9、打眼前必須加強安全檢查，如敲幫問頂、找淨懸矸石等，確認無安全隱患後方能開鑽打眼。。
　　　10、加強放炮管理工作，堅持“一炮三檢”和“三人聯鎖”放炮製度。工作麵放炮時必須將人員全部撤到的新鮮風流中，並停掘進工作麵中的所有電源。按《作業01manbetx 》規定的放炮警戒的規定進行站崗、掛牌。停電、撤人。工作麵放炮30分鍾後人員方能進入工作檢查，經檢查無安全隱患後才能進行其它作業。爆破采用全斷麵一次爆破，工作麵爆破作業時不得跳段使用的毫秒延期雷管。
　　　　11、掘進隊必須嚴格按《作業01manbetx 》進行施工,CH4探頭按2006版《煤礦安全01manbetx 》、《防突細則》及01manbetx 01manbetx 中有關規定嚴格執行, 第一個探頭距掘進頂頭5米, 第二個探頭距進風口10米, 距頂板0.3米, 距幫壁0.2米。探頭吊掛風筒另一側,斷電值設定為≥0.8%,複電值設定為≥0.8%
　　　12、安全員必須加強責任心，嚴格監督防突施工質量。
　　　13、防突人員必須按規定嚴格執行，嚴禁弄虛作假，並認真如實的填寫記錄，以正頭效檢（預測）孔最淺孔的垂深確定允許掘進距。每次采取檢測檢驗後，必須認真填寫現場牌板和防突報表。
　　　　14、嚴格防突報表的審批，審批人員必須簽署明確的意見。
　　　　15、掘進隊必須按允許掘進距組織施工，安全員和瓦斯員現場監督，嚴禁超掘。掘進隊每班施工完畢必須進行收尺，並將收尺情況填寫在現場牌板上，以明確下一個班的允許掘進距。
　　　　16、掘進隊必須保證工作麵支護到位和加強支護質量，嚴禁出現超過作業規程規定的空頂距，同時不得留有傘簷防止片幫傷人。
　　　　17、通風隊必須加強防突人員對所編製的防突措施的貫徹和落實。
　　　　17、掘進工作麵發生煤與瓦斯突出02manbetx.com 的避災路線：工作麵→西翼運輸巷→老主井→地麵。
　　　　18、在施工過程中和現煤與瓦斯突出預兆必須立即將人員撤出，並及時彙報。煤與瓦斯突出的預兆有：①無聲征兆：工作麵頂板壓力增大，煤壁被擠出，片幫掉渣，頂板下沉或底板鼓起。煤層層理紊亂，煤暗淡無光澤，煤質變軟，煤壁發亮，工作麵風流中瓦斯忽大忽小，打鑽時有頂鑽、卡鑽、噴瓦斯等現象。② 有聲征兆：煤層發出劈裂聲、悶雷聲、機槍聲。聲音由遠到近，由小到大，有短暫的，有連續的，間隔時間長短不一，煤壁發生震動或衝擊，頂板來壓，支架發出折裂聲。
19、在施工過程中加強地質預測預報工作，發現有地質構造必須及時彙報，以便針對出現的情況及時對本措施進行補充、修改
20、遠距離爆破或震動放炮必須撤人至防突門外安全地點

(或避難硐室內)。

21．震動放炮工作麵，必須具有獨立可靠的回風係統；

22．震動放炮時，回風係統內電氣設備必須切斷電源，嚴禁人員作業和通過。

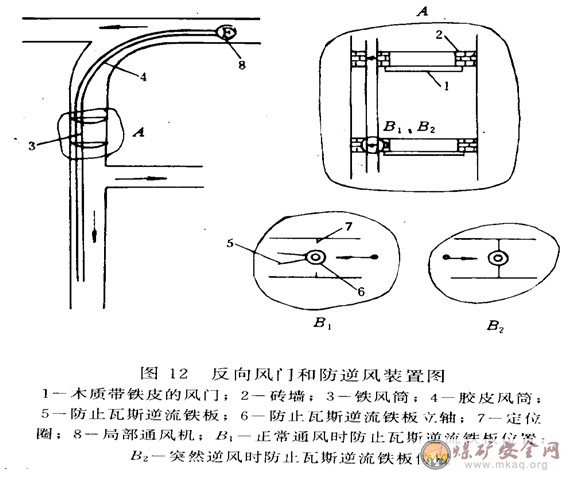

23、設置反向防突出風門, 突出危險區設置反向風門時，必

須遵守下列規定：

（1）、反向風門必須設在2掘進工作麵的進風側，以控製突

出時的瓦斯能沿回風道流入回風係統，如圖12所示；

（2）、兩道反向風門的必須設置牢固可靠，風門牆垛可用磚

或混凝土砌築，嵌入巷道周邊岩石的深度可根據岩石的性質

確定，但不得小於0．2m，牆垛厚度不得小於0．8m。門框

和門可采用堅實的木質結構，門框厚度不得小於100mm、，風

門厚度不得小於50mm。兩道風門之間的距離不得小於4m；

（3）．放炮時風門必須關閉，對通過內牆垛的風筒，必須沒

有隔斷裝置。放炮後，礦山救護隊和有關人員進入檢查時，

必須把風門打開頂牢；

（4）．反向風門距工作麵的距離和反向風門的組數，應根據

掘進工作麵的通風係統和突出煤層時預計的突出強

度確定。
24、 采用遠距離放炮時，放炮地點應設在進風側反向風門之外或避難所內，放炮地點距工作麵的距離根據實際情況由礦總工程師確定。放炮員操縱放炮的地點，應配備壓風自救係統或自救器。
遠距離放炮時，回風係統的采掘工作麵及其他有人作業的地點，都必須停電撤人，放炮30min後，方可進入工作麵檢查。
25、 突出礦井應在井下設避難所或壓風自救係統，根據具體情況，可設置其中之——或混合設置，並要符合下列要求：
1．井下避難所的要求是：
(1)避難所設在采掘工作麵附近和放炮員操縱放炮的地點，避難所的數量及其距采掘工作麵的距離，應根據具體條件確定；
(2)避難所必須設置向外開啟的隔離門，室內淨高不得低於2m，長度和寬度應根據同時避難的最多人數確定，但每人使用麵積不得少於0．5m2。避難所內支護必須保持良好，並設有與礦(井)調度室直通的電話；
(3)避難所內必須設有供給空氣的設施，每人供風量不得少於0．3m3／min。如果用壓縮空氣供風時，應有減壓裝置和帶有閥門控製的呼吸嘴；
(4)避難所內應根據避難最多人數，配備足夠數量的自救器。
26．壓風自救係統的要求是：
(1)壓風自救係統安設在井下壓縮空氣管路上；
(2)壓風自救係統應設置在距采掘工作麵25—40m的巷道內、放炮地點、撤離人員與警戒人員所在的位置以及回風道有人作業處。長距離的掘進巷道中，應每隔50m設置一組壓風自救係統；
(3)、每組壓風自救係統一般可供5～8個人用，壓縮空氣供給量，每人不得少於0．1m3／min。
（4）、 在有突出危險的采區和工作麵，電氣設備必須有專人負責檢查、維護，並應每旬檢查一次防爆性能，嚴禁使用防爆性能不合格的電氣設備。
（5）、 突出的煤必須及時清理，以防自燃引起瓦斯爆炸。
清理突出煤時，必須編製防止煤塵飛揚、杜絕火源、垮塌以及再次發生02manbetx.com 的安全防護措施。

（6） 突出礦井每一入井人員，必須隨身攜帶隔離式(壓縮
氧和化學氧)自救器。

五、探放水措施：根據原設計知，由於該巷前進方向有從本

煤層回風巷沿傾斜方向向下掘進的順層煤巷串眼，該巷斜長

20餘米，加之停工時間長，裏麵積存大約100多M3水，為安

全起見，運輸平巷掘進迎頭距串眼20米時，停止掘進，打探放水鑽孔進行排放水，具體操作步驟按礦工程師製定的探
21、首先加固切眼工作麵支護，防止頂板及片幫，冒頂。確保施工人員的安全。
　　　22、在切眼上口以下5m處，增加安設1台瓦斯監控探頭。
　　　23、在切眼下山50m處的鑽場內安設1組壓風自救裝置，要能夠容下工作麵最多人數。在鑽場內安設1台電話，要能夠隨時和調度室聯係。
　　　24、機電隊要加強檢查切眼回風係統內一切電器設備，杜絕失爆。
　　　25、施鑽前，先用42mm的鑽杆，采用風煤鑽在工作麵施工10個大於5m深的鑽孔。再用750液壓鑽機在巷道斷麵施工5個鑽孔，中間布置一個孔，其於4是個分別布置在上、下兩幫各2個，孔深要貫穿巷道。 見布置示意圖。如果1次性不能貫穿，撤出鑽杆在打2#孔，再撤出鑽杆打1#孔，依次交叉，直至貫穿運輸機巷。
　　　26、1530運輸大巷的2道風門要拆掉改成密閉
　　　27、XXXX南切眼回風係統的一切風門等通風設施進行加固。
　　　28、打鑽期間人員安排如下；每班安排3個鑽工施鑽，1個通防隊跟班領導負責現場指揮。跟班隊領導必須明確到人，早班：李忠寶，中班：徐高平，夜班：尹光波，跟班領導履行瓦斯檢查員職責。
　　　29、施鑽期間，工作麵隻能安排3名鑽工和一名跟班隊長，其它礦領導者或瓦斯治理指導人員巡查後及時撤出，其餘人員一律不得進入XXXX切眼回風係統作業。
　　　30、施鑽期間，XXXX機巷不得安排平行作業。
　　　31、施鑽過程中如有突出預兆，必須立即停止施工，撤出人員，向調度室彙報。
六、如在執行中有所變動，另行修改補充，未盡事宜,嚴格

按2009版《煤礦安全規程》、《防突規定》及《鑽工01manbetx 》01manbetx 中有關規定執行。此措施解釋權歸礦技術部。（有關圖表附後）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2011年3月5日
