魅力無限的變電所——中礦大電氣實踐團參觀王家山35KV區域變電所

作者：李涵陳永峰 2013-08-15 13:56 來源：中國礦業大學

8月14日，中國礦業大學“礦大2013暑假電氣實踐團”在靖遠煤業集團有限責任公司魏家地礦實習結束，於上午9點轉站到集團公司的另一煤礦礦區——王家山煤礦。

王家山煤礦是目前公司已經開發的6個礦區中規模最大的。由於課題的需要，實踐團希望能對兩個不同礦區的電氣自動化設備作出比較，公司積極配合，決定在實踐團完成課題——《電氣自動化於創新型國家新型煤炭企業的普及程度及其他的調查》外願意提供參觀井下工作麵的機會，這給予了實踐團很大的幫助和支持。王家山礦屬於低瓦斯礦井，更擁有健全的安全監控設施，所以在接下來的幾天實踐團將於王家山礦開展工作。

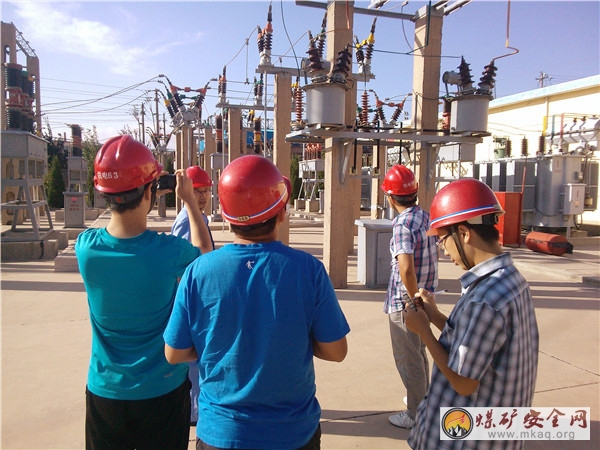

下午3點開始，實踐團來到今天的實踐地點——王家山35KV區域變電所，帶領實踐團的是一名公司職工。同學們通過前幾天的學習了解到，大部分使用交流電的礦區設備均需要35KV高壓供電及6KV高壓供電。由於變電所有一定危險性，進入變電所必須戴有防護道具安全帽，戴好安全帽後，實踐團開始了今天的實習。

工作人員講解到，變電所設有載調變壓器兩台，屬S₁₁係列油浸風冷式變壓器，主要作用是降壓，為6KV母線提供工作電壓。1#變壓器主運行，2#變壓器備用。主變主保護為中瓦斯，差動，過流保護等。若整個設備出現故障，將主動保護挑主變兩側的斷路器並發出報警信號。

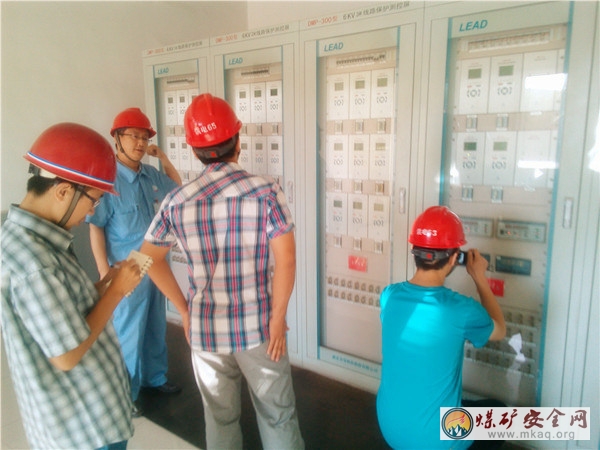

實踐團還了解到，2006年12月，公司對變電所進行了綜合自動化係統改造，完成了對電流電壓、PT失壓、CT斷線等的改造，全部實現了計算機綜合自動化監控。接著工作人員帶領實踐團來到控製室，控製室設有直流電源箱1台，直流蓄電屏2台，主變保護測控屛1台，6KV線路保護測控屏3台，其中直流電源櫃可實現220V交直流電壓轉變，為斷路器、蓄電屏、二次回路綜保裝置提供供電。

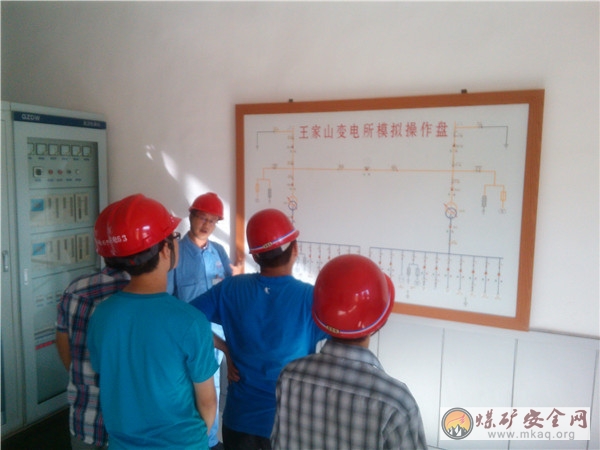

控製室右側牆壁還安有變電所模擬操作盤，工作人員每次進行變壓器及各種設備的斷電檢修、變更、線路改變等操作前都先進行模擬操作，若哪一處出現錯誤，模擬盤會發出警告提醒工作人員有錯誤以便及時改正。

接下來的時間內，實踐團的同學跟工作人員繼續在控製室學習各種設備上數據的讀取、操作。每個人都進行了簡單的變電所轉換變壓器的模擬操作。之後，實踐團還了解到第一綜合采區地麵（6KV）變電所的知識，由於已經接近變電所員工下班時間，所以離控製室不遠處裝有6KV變電裝置及各種測控屏的房間未進行參觀學習，本次的學習實踐不僅充實了實踐團的專業理論知識，更極大加強了同學們的實際操作能力，為以後的工作學習打下了堅實的基礎。
