863水平聯絡石門掘進作業規程

863水平聯絡石門掘進作業01manbetx 編製依據
　　　　（一）、《煤礦安全01manbetx 》2002版
　　　　（二）、《新疆小煤礦基本安全生產條件》
　　　　（三）、地形、地質、井上、下對照圖
　　　　（四）、采掘工程平麵圖
　　　　（五）、通風係統圖及井下避災路線圖
　　　　（六）、煤礦井田地質報告
　　　　（七）、煤礦井田水文報告
　　　　（八）、礦井開采設計方案
　　　　（九）、各種01manbetx 01manbetx 、工種崗位責任製
　　　　（十）、安全管理製度

二、礦井概況
　　　 吉木薩爾縣石場溝吉新煤礦行政區劃屬新疆維吾爾自治區吉木薩爾縣大有鄉，礦區位於吉木薩爾縣城西南約20km處。中心地理座標北緯：43°54′53″，東經89°00′26″。礦區呈不規則的四邊形，總體東西長2200m，南北寬約800m，麵積約1.76km2。礦區至烏奇公路約8km為簡易砂石路麵，各種公路運輸工具均可到達礦區，交通方便。
　　　礦井為斜井片盤式多水平開采，主斜井皮帶提升，軌道下料，現運輸水平為+933，回風水平為+964。通風方式為：中央並列式。自然地理：礦區位於天山東段北麓、準噶爾盆地南緣，主要為構造剝蝕低山丘陵地形。基岩出露較好。礦區總體地形東高西低，標高在1100～1196m之間。礦區內除礦山建設外無地麵建築物。
　　　氣象及水文、地震情況：礦區屬中溫帶大陸性幹旱氣候。年平均氣溫約7℃，最高約37℃，最低約-29℃，日照2862h，降水327mm，蒸發量1866.4mm，無霜期149d。
　　　　礦區周圍除幾個小煤礦外再無其他工礦企業，以牧業為主。
　　　　2、水文情況
　　　　吉新礦老窖積水情況、火燒區情況及鄰近概況。
　　　　(1)、吉新礦礦區範圍內由兩個老井由於年代久遠，造成倒塌，無法實地觀察。
　　　　(2)、礦區工程地質條件簡單，但值得特別強調該礦區有兩個重要的潛在工程地質問題應引起重視。一是貫穿礦區中部由南至北的河道，為四季流水河。該河流形成寬100米的現代沉砂河床，河水雖不大，但為長年流水，使得補給源充沛。而煤層走向與河流走向垂直相交，開采時要特別注意切勿使開采煤層在貫穿河床段造成塌陷透水，二是該礦區內河床東西兩側煤層火燒區麵積較大，最深處接近開采水平(962)，火燒區成為儲水區。開采時要做好安全防範措施，以及透水引起不安全02manbetx.com 。2001年12月份曾發生掘進運輸平巷時打穿火燒區，引起60米³/小時的突水導致生產中斷，2005年1月5日+962水平回風巷打穿火燒區，出現透水02manbetx.com 導致生產中斷。如今的生產過程中一定要嚴加防範。
(3)、礦區東麵相鄰天力煤礦，西鄰力拓公司安信煤礦。
　　　　礦井開采情況：
目前礦井的開采情況是：主斜井1043m水平(一水平) 西80m以上已采空；二水平1028m西100m已采空；三水平101 3m西120m；四水平998m西140m、東80m已采空；五水平981m西160m、東95m已采空；六水平964m運輸巷向西延至300m、向東送至95m，但尚未采煤；七水平+933m,向西開采了205m,向東采了近500m。礦井為斜井開拓，井頸段為混凝土砌镟，以下局部錨噴支護。風井作第二安全出口，內設梯子間。

　　　　三、煤層特征
1、含煤性
　　　　該井田含煤地層為中生界侏羅係下統八道灣組。該組在區域上含煤九層。其中 可采煤層是3、6、7、8、9五個煤層，其餘為非可采煤。該井田範圍內僅出露三層煤，應對該區域的6、7、9號煤層（由北向南）。三層煤累計平均厚度為18.65m，八道灣是亞組厚240m，含煤率7.77%。
2、可采煤層特征
　　　　煤層層位、厚度穩定，結構簡單，幾乎不含少含夾矸，局部可見極小的透鏡體。其中6號煤層厚度在9.92-10，02m，平均為9.98m，沒有穩定夾石層，隻偶爾可見一些小的夾矸透鏡體，該煤層產狀224°-235°∠24°-27°；7 號煤層厚度在4.20—4.70m之間，平均為4.47m，未見穩定夾矸石層，該煤層產狀224°—235°∠24°—27°。9號煤層厚度平均為5.00m因無深部工程控製，結構不清，產狀130°∠40°左右。以上兩層均屬緩傾斜煤層，6、7號兩層煤中夾矸小透鏡體長不超過20mm，寬小於5cm，岩性為5cm，岩性為泥質粉砂岩或泥岩。以上兩層煤全礦區可采。
　　　該煤層沿走向具波狀起伏現象，地表傾角均為24°，井下東陡(27°)西緩(24°)。詳見煤層特征表。

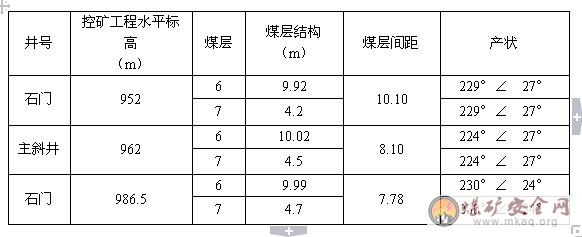

煤層特征一覽表

3、煤質
　　　　(一) 煤的物理性質
　　　　礦區內三層煤的物理性質基本相同,綜合描述如下:
　　　　顏色為--黑褐色，瀝青—玻璃光澤,條痕為黑色,個別為黑褐色,貝殼狀—不平坦狀斷口。焰短、易燃、火焰呈褐紅色,不易熔融膨脹，焦渣特征為2—3(1—8)，中—寬條帶結構,塊狀結構、性脆、易碎、易染手。根據以上特征該煤宏觀煤岩類型可定為半亮型煤。
　　　　（二）煤的化學組成及工藝性能
　　　各煤層煤質化驗結果詳見表。

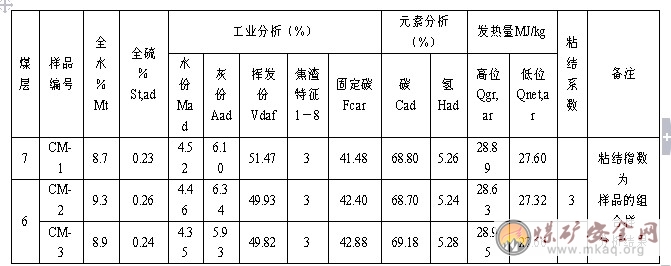

各煤層煤質化驗結果表

　　7號煤層原煤水份(Mad)為4.52%;全水(Mt)平均8.7%;原煤灰份(Aad)為6.10%;原煤揮發份(Vadf)51.47%;原煤高位發熱量為28.89%;低位發熱量為27.06Mj/kg;原煤固定碳(Fcar)含量為41.48%;全硫(St.ad)含量平均為0.23%;屬低硫;碳元素含量(Cad)為68.80%;氫元素含量(Had)為5.26%;粘結指數為3;焦渣特征為3(1--8)。

　　6號煤層原煤水份(Mad)平均為4.41%; 全水(Wt)平均為9.1%,灰份(Aad)平均為6.14%;揮發份(Vadf)平均為49.88%，高位發熱量(Qgr、ar)平均為28.79/低位發熱量為27.49%/;固定碳含量(Cad)平均為42.64%全硫含量(St,ad)平均為0.25%，亦屬於低硫，碳元素含量(Cad)平均為68.94%。氫元素含量(Had)平均為5.26%粘結指數為3，焦渣特征為3(1-8)。

　　磷為：0.006%，氯為0.012%，砷lug/g，氟51ug/g屬低有害元素煤層。氮為1.35%。

　　(三)煤的灰成份及熔融性

　　煤灰03manbetx 結果為：Sio2:21.01-27.79%、Fe2o3：10.70-20.37%、Al2o3：2.42-16.78%、Cao:19.94-25.48%,Mgo:7.39-11.74%、SO3:7.50-10.18%、Ti02:0.43-0.74%。

　　(四)瓦斯二氧化碳情況

　　瓦斯二氧化碳湧出量經哈煤集團通風實驗室2004年鑒定為：礦井瓦斯最大絕對湧出量為0.54m3/min，，二氧化碳最大絕對湧出量為0.72m3/min，礦井瓦斯最大相對湧出量為3.29m3/t，二氧化碳最大相對湧出量為4.39 m3/t，屬低瓦斯礦井，煤層有自燃傾向性，發火期為3—6個月，煤塵具有爆炸性。

　　(五)煤種及工業用途

　　根據GB5751—88煙煤的分類指標，礦區內幾層煤的揮發份均大於37%，粘結指數為3，故煤類應為長焰煤，符號為CY，數碼為41。

　　各煤層均為低變質程度相當於(Ⅰ)變質階段，0工的類別為長焰煤，屬低灰、低硫、磷、砷、氟、氯，中熔灰分，高揮發份，高發熱量。

　　三、工作麵概況工作麵概況

　　吉新煤礦原主斜井為箕鬥提升，其斜井沿煤層布置，斜井上部坡度為37-40度，下部為17-20度，擴建後的礦井采用皮帶運輸，根據設計，新主斜井井口後移將原老井筒斜井37-40度坡度段甩掉，新掘主斜井200米段為19度，並與下部原井筒17-20度段斜井貫通。現在下部擴幫、挑頂230米往下延深170米段已完工，現主斜井總長度600米，863水平聯絡石門是從主井底以方位角227°53‘27”開始掘進，約58.2米，進入6#煤層。

　　掘進目的：用途作為以後礦井總回風。工作麵範圍內無老空老巷。

　　四、巷道斷麵及支護說明

　　1、 巷道淨斷麵 ：淨高*淨寬=2.7*3.0半圓拱形巷道，方位角47°0’ 0’’，巷道坡度小於等於千分之三。

五、爆破說明
1，炮眼布置圖

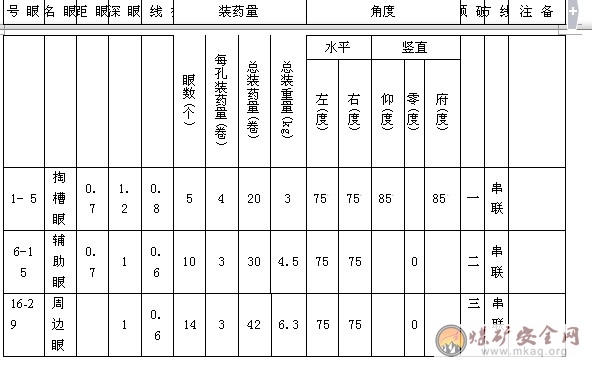

2、爆破說明書

眼數與裝藥量可根據現場實際情況調整，但必須保證巷道斷麵形狀與支護質量。
3、掘進施工工藝：鑽眼爆破法配合礦車運輸。
　　　　1、炮眼布置
　　　　采用楔形掏槽，眼深1.2米，輔助眼、周邊眼爆破成巷，深度1米。
　　　　2、打眼：采用SMZ－1.2型煤電鑽和ZY24型氣腿式鑿岩機打眼，按炮眼布置圖要求布眼，打眼前必須人工延長中腰線，以符合炮眼布置要求，先打掏槽眼，其次輔助眼，再而周邊眼。
　　　　3、裝藥放炮：裝藥放炮工按作業01manbetx 規定爆破參數進行裝藥檢查，放炮時先放掏槽眼，其次輔助眼，再而周邊眼，巷道成形規整。

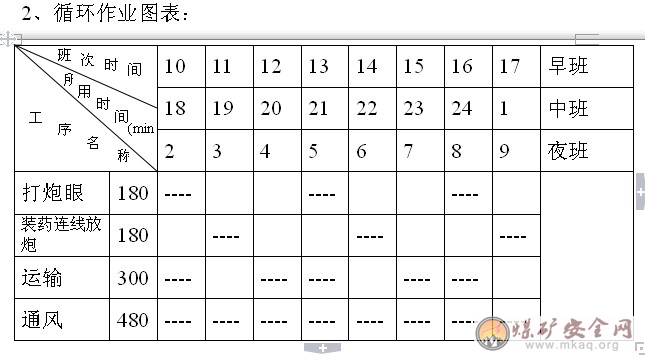

六、鑿岩方法及組織：
　　　　⑴、施工執行三八製每班 5個人，瓦檢工1人，隊長1人。
　　　　⑵、采用全斷麵一次打眼分次裝藥爆破的組織形式。
　　　　⑶、工作麵SMZ－1.2型煤電鑽和ZY24型氣腿式鑿岩機，使用1.0米螺旋鑽杆，煤鑽頭直徑42mm。

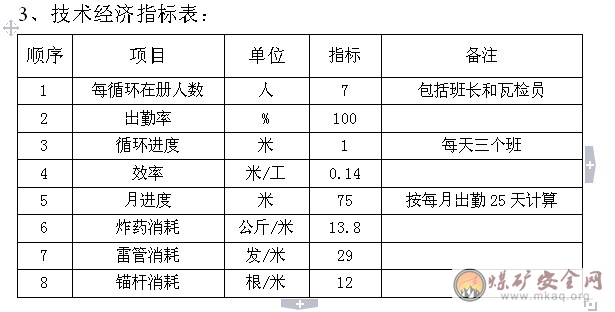

七、設備工具配備情況（圖表）

九、掘進作業工作麵所需風量計算：
1、按二氧化碳湧出量計算：
　　　　Q=100×Q絕×KCO2
　　　　　=100×0.72×1.5
　　　　　=108m3/min
　　　　　=1.8 m3/s
式中：Q—掘進工作麵需風量
Q絕—掘進工作麵二氧化碳絕對湧出量0.72m3/min
KCH4—掘進工作麵中沼氣湧出不均衡係數取1.5
2、按人數計算：
　　　Q=4N
　　　 =4×7
　　　 =28 m3/min
　　　　　=0.47m3/s
式中：Q—掘進工作麵需風量
N—掘進工作麵同時工作最多人數取7人。
3、按掘進工作麵一次爆破使用的最大炸藥量計算：
　　　　　Q掘=25A
　　　　　=25×6.3
　　　　　=157.5 m3/min
　　　　　=2.625 m3/s
25—每分鍾kg炸藥消耗的新鮮風量m3/s；
6.3—工作麵一次爆破的最大炸藥用量kg;
4、按溫度計算
　　　　Q=60XV係XS係
　　　　=60X0.3X7.1
　　　　=127.8 m3/min
　　　　=2.13 m3/s因工作麵最高溫度為15度，故適宜風速V係取0.3m/s
　　　　S係掘進工作麵平均斷麵積7.1 m2
5、按局部通風機實際吸風量計算
　　　　井下掘進工作麵的掘進距離長，選一台YBT-5.5*2型局扇做掘進工作麵局部供風，實際吸風量為2.67m3/s，Q掘=160 m3/min
6、按風速進行驗算
　　　　掘進工作麵計算結果選最大值即
　　　　Q掘=160 m3/min=2.67 m3/s
　　　　按最低風速驗算
　　　　Q煤≥15×S掘
　　　　≥15×7.1
　　　　≥106.5m3/min=1.775 m3/s
　　　　式中S掘進工作麵平均斷麵積7.1m3
　　　　按最高風速驗算工作麵最大風量為
　　　　Q煤≤240×S掘
　　　　Q=240×7.1=1704 m3/min=28.4 m3/s
　　　　按照計算符合要求
　　　　即：28.4 m3/s＞2.67 m3/s＞1.775m3/s
　　　　故風機選用YBT-5.5*2局扇滿足掘進風量要求。
　　　　風機安裝地點及通風係統圖（附後）。
　　　　六、排水、防塵、運輸及供電係統
　　　　1、排水：工作麵—933車場——933車場水倉—地麵
　　　　2、防塵：地麵供水管路—主斜井—933車場—工作麵
　　　　3、運輸：運料 主井---933車場---工作麵
　　　　 運矸 工作麵---933車場—主井---地麵
4、供電路線：井下移動變電站— 檢漏繼電器—防爆開關— 綜保— 工作麵電鑽—風機防爆開關 ---- 風機。

　　十、安全措施
　　　　1、一通三防
　　　　⑴、要保證工作麵有新鮮風流，不得隨意停開局扇在恢複通風前必須先檢查瓦斯濃度，在局部通風機及其開關的進風流中瓦斯濃度在0.5%以下方可啟動風機，風機開啟後先由瓦檢工逐段檢查瓦斯和二氧化碳濃度在1%以下時，工作人員方可進入。
　　　⑵、臨時停工的工作麵嚴禁停風，因停電等原因停風後應立即打柵欄設警標“禁止入內”，待處理後方可作業，嚴禁違章作業，違章指揮。
　　　　⑶、正確調節風量風速禁止無風或微風作業；
　　　　⑷、建立嚴格的瓦斯檢查製度，每班對本礦井下的進風巷.回風巷.機電硐室.采掘工作麵的檢查次數不得少於三次，並認真填寫瓦斯日報表，對局部超限的瓦斯應立即處理。
　　　　⑸、放炮工和瓦檢工要嚴格遵守規程執行“一炮三檢”製度即裝藥前、放炮前、放炮後，檢查瓦斯和二氧化碳濃度，掘進工作麵風流中，瓦斯濃度達到1%或二氧化碳超過1.5%時，必須停止工作撤出人員采取措施進行處理。
　　　　⑹、不得擅自變更風筒、風牆等通風設施的位置和通風係統的方向，風筒必須連接緊密，出現漏風及時處理，風筒破損及時補上。
　　　　⑺、必須每天檢查密閉牆外的空氣溫度、瓦斯、氧氣.二氧化碳.一氧化碳濃度以及密閉牆牆體。發現密閉不嚴或有其他缺陷或火區密閉有異常變化時，必須采取措施及時處理。
　　　　⑻、起動局扇時，如發現有敲擊聲，葉輪與機殼同壁相磨擦或振動或以及其它毛病時，應立即停止運轉，進行調整。
　　　　⑼、加強局扇管理，嚴格執行《煤礦安全規程》關於局部通風管理的有關規定。積極落實局部通風專項管理製度，指定專人對局部通風機管理，嚴禁隨意停開局扇，保證局部通風機的風筒末端距工作麵距離不超過5米。
　　（10）、局部通風設施嚴格按規定要求安裝使用，杜絕工作麵循環風，微風等隱患。
　　（11）、班班按安全質量標準要求檢查局扇風筒的接頭吊掛，做到接頭嚴密不漏風，無破口，吊掛平直，逢環必掛等。
　　（12）、工作麵實現風電瓦斯閉鎖，當局扇停止運轉時或工作麵瓦斯超限時，都能自動切斷供風巷道的一切電源。
　　（13）、掘進工作麵必須堅持有疑必探，先探後掘的工作方針。
（14）、嚴禁工人帶煙火入井，嚴把入井檢身製度。
　　（15）、防止外因火災、電纜、電器設備，杜絕失爆和明接頭。
　　（16）、對供電線路經常檢查，對短路、漏電的隱患及時發現及處理。
　　　　2、放炮管理：
　　　　⑴、嚴格按01manbetx 辦事，不違章作業，同時製止別人違章作業。
　　　　⑵、嚴格按炸藥、雷管發放製度辦事，當天用不完的炸藥、雷管要及時交回庫房，不準個人保管或亂放、亂扔。
　　　　⑶、保證規格質量，一定按炮眼布置要求打眼，按裝藥要求裝藥。
　　（4）直線躲炮距離75米，拐彎50米。
　　（5）、放炮必須做到：
　　1）放炮地點20米以內的瓦斯濃度達到1%時不準放炮。
　　2）在放炮地點20米以內，有未清除的煤沫車輛或其他阻塞巷道斷麵三分之一以上時不準放炮。
　　3）炮眼內發現出水異狀，溫度忽高忽低有顯著瓦斯湧出，煤層鬆軟，透老空區的可能時不準放炮。
　　4）煤塵大的地點附近20米內不灑水不準放炮。
　　5）炮眼不充填炮泥時不準放炮。
　　6）連線不經複查不準放炮。
　　7）人員不到安全地點不準放炮。
　　8）不發出放炮信號不準放炮。
（6）、放炮時必須進行分組裝藥，分組起爆，放炮工必須由專人擔任裝藥連線，通電必須由一人擔任，禁止兩人作業。嚴禁使用非礦用安全炸藥及雷管，必須采用反向爆破方法放炮，嚴禁正向爆破。
（7）井下放炮必須使用放炮器，裝藥邊線與放炮工作必須由一人擔任裝藥的炮眼必須當班放完，放炮器的鑰匙放炮員必須隨身攜帶，不得轉交他人，不到放炮通電時，不得將把手或鑰匙插入放炮器內，放炮後，必須立即將鑰匙拔出，搞掉母線，並扭結短路。
（8）、瞎炮的處理必須當班完成，必須遵守處理瞎炮規定，瞎炮未處理完畢，禁止進行其它工作。
（9）、放炮員必須把炸藥雷管分別放在專用的炸藥箱內並加鎖。

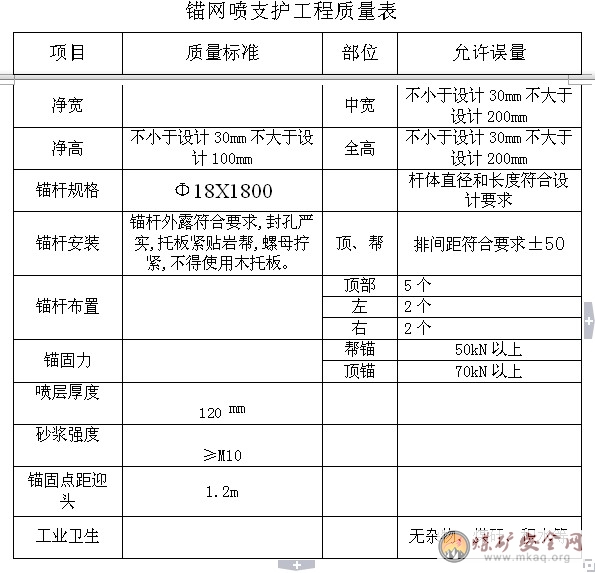

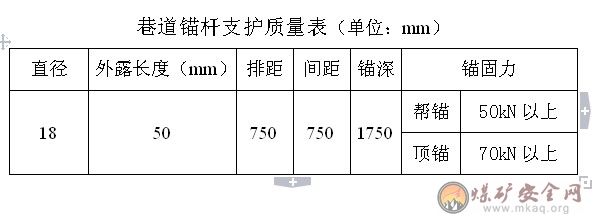

3頂板管理
　　①、錨杆要緊根工作麵，嚴禁空頂作業，錨杆的錨入方向應與岩層麵或主要裂隙麵成較大角度相交或正交，層麵分裂隙麵不明顯時，錨杆應垂直於巷道內邊錨入；
　　　　②、錨杆每0.75米9根。最大空頂距為1.2米
③、打錨杆前，必須首先敲幫部頂將活矸處理掉，在確保安全的條件下，方可作業；
　　　　④、遇有破碎地段可用工字鋼結合錨噴支護；
　　　　⑤、必須經常檢查原有支護的穩定性，發現問題及時處理；
　　　　⑥、掘進工作麵必須有敲幫問頂工具；
　　　　4、電器設備管理
　　　　①、所有入井電器設備必須有煤安標誌；
　　　　②、煤電鑽綜保，檢漏繼電器要定期檢查，以確保正常使用；
　　　　③、電線電纜不得有明接頭、羊尾巴、雞爪子；
　　　　④、電器設備必須掛牌專人管理；
　　　　⑤、所有電器設備接線盒必須由可靠的接地；
　　　　⑥、煤電鑽不得硬托、硬拉以防失爆；
　　　　⑦、井下所有電器設備螺絲、墊片必須齊全，接線口外必須有橡膠密封圈和檔片，不得發現失爆現象；
　　　　⑧、電線、電纜懸掛整齊，不得發現拖地浸水現象；
　　　　5、運輸管理
　　　　推礦車：
　　　　（1）、運輸過程中要控製車速，1次隻準準1輛車，嚴禁在礦車兩側推車，同向推車的間距不得小於20m，嚴禁放飛車；
　　　　（2）、推車時必須時刻注意前方，當前方發現有異常或打信號需要停車時，能立即停車；
絞車：
　　（4）、用絞車提升運料時，必須先檢查絞車各部件，做到靈敏可靠。
　　（5）、開絞車時必須聽清信號，再提升或下放。
　　（6）、絞車司機嚴禁不帶電放車，放飛車。
　　（7）、掛鉤工要每鉤都要詳細檢查插銷、鉤頭、三環鏈，必須使用標準插銷及保險繩。
　　（8）、做到行車不行人，行人不行車。
　　（9）、嚴禁扒、蹬、跳車等違章事件發生。
　　　　皮帶輸送機：
　　（10）、禁止任何人員乘坐膠帶輸送機。
　　（11）、膠帶輸送機運轉時，不得清理膠帶，托滾及滾筒上的煤泥，須清潔時，必須停機處理。
　　（12）、非作業人員不得隨意觸動各種安全保護裝置。
　　（13）、必須按規定維護好輸送機各部件，不得帶病運轉。
　　（14）、棧橋兩側不準堆放任何雜物。
　　（15）、皮帶機兩側雜物要及時清理，清理工作必須在停機時進行。
　　（16）、信號規定：一點停止，二點開啟，機頭司機在接到機尾司機開車信號時，必須先回點後開車，機頭司機在開車前必須先給機尾司機發出開車信號，得到機尾司機回點後，方可開車。
　　（17）、更換托棍時，必須通知機頭司機將延停開關打到“0”位，方可更換。
　　（18）、開機前應檢查各部位，螺栓是否齊全，緊固。油位是否符合要求，各類保護是否靈敏可靠，發現問題及時處理，並及時彙報調度室。
　　（19）、開機時應輕載運行，並檢查各接頭是否完好，液力偶合器是否漏液。
　　（20）、運行中，檢查電機、減速箱、溫升，及異響發現問題及時處理，並彙報調度室。
　　（21）、停機前必須將皮帶拉空，正常情況下不得重載啟動。
　　　　6、探放水堅持“有疑必探，先探後掘”的原則；
　　　　（1）、遇到以下情況時必須立即停電撤人，並報礦領導處理等查明原因後方可作業。
　　　　a、本來幹燥岩石，變得發暗潮濕，無光澤，空氣變冷。當工作麵接近大量積水區域時，氣溫驟然下降，煤壁發涼，人一進去有陰冷的感覺。
b、出現霧氣。當工作麵接近大量積水區域時，空氣驟然變冷，水蒸氣凝成霧氣。
c、掛汗。巷道煤壁、岩壁聚成很多水珠。
d、掛紅。工作麵浸出的水發澀，有硫化氫臭味，附著在裂隙表麵有暗紅色氧化鐵水鏽。
e、岩層裏發出嘶嘶水叫聲。
F、地板鼓起，有時出現壓力射流水，有甜味。
g、頂板來壓，產生裂縫，出現淋水，這是馬上要突水的征兆。

　　　　十一、避災路線：
　　　　　⑴、1）、火災、瓦斯、煤塵爆炸、頂板02manbetx.com 時避災路線：
　　　　掘進工作麵—933車場－主斜井—地麵
　　　　2）、水災避災路線
　　　　掘進工作麵―風井—地麵
　　　　或掘進工作麵—933車場－主斜井—地麵

933水平石門回風巷掘進作業規程學習簽字：

　　　　　　　　　　　　　學習考核登記表
序號 姓名 學習日期 考核成績 考試日期 備注
