603掘進工作麵供電設計說明

603掘進工作麵供電設計說明
　　　一、供電變壓器
　　　1、1號車場處KBSGZY─315KVA，6KV/660V型移動變電站一台。
　　　2、移動變電站容量校驗
　　　移動變電站額定容量：Se = 315KVA
　　　需用係數Kx取0.4，加權平均功率因數Cosφpj取0.6。
　　　負荷視在功率Sjs = Kx·∑Pe / Cosφpj = 0.4×308KW ÷ 0.6 = 205.3KVA
　　　Sjs ＜ Se 故選用移動變電站可以滿足要求。
　　　二、供電設備
　　　1、603進風巷：由4號車場處的350饋電一台通過礦用電纜（MY，3×35+1×16）供給掘進設備。
　　　2、603回風巷：由933運輸巷中部的350饋電一台通過礦用電纜（MY，3×35+1×16）供給掘進設備。
　　　三、電力負荷

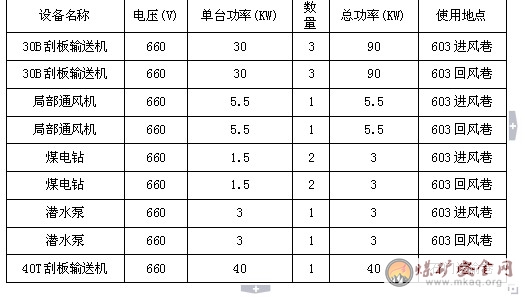

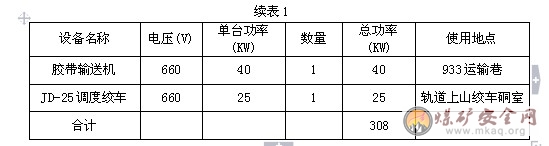

表1 603掘進工作麵電力負荷表

　　　四、電纜選用
　　　1、603進風巷幹線電纜選擇
　　　(1)選用MY，3×35+1×16型，長度為500米。
　　　(2)按長時允許電流校驗電纜截麵：（Km取1.06）
　　　　電纜允許載流量Km·Iy = 1.06×138A = 146.3A
　　　　通過電纜的最大持續工作電流Ig = ∑Ie = 33.1A×3 + 14.3A = 113.6A
　　　　Km·Iy > Ia
　　　　故按長時允許電流校驗選用電纜可以滿足要求。
　　　（3）按電壓損失校驗電纜截麵：
　　　按規定：正常運行的低壓供電線路允許電壓損失為額定電壓的7～10%，故取10%。
　　　660V銅芯橡套軟電纜每千瓦公裏負荷矩的電壓損失為0.167%，進風巷設備總功率為101.5KW。
　　　則幹線電壓損失ΔUg = K × P × L = 0.167%×101.5KW×0.5 = 8.48%
　　　8.48% < 10%
　　　故按電壓損失校驗選用電纜可以滿足要求。
　　　故選用電纜可以滿足要求。
　　　2、603回風巷幹線電纜選擇
　　　(1)選用MY，3×35+1×16型，長度為400米。
　　　(2)按長時允許電流校驗電纜截麵：（Km取1.06）
　　　　電纜允許載流量Km·Iy = 1.06×138A = 146.3A
　　　　通過電纜的最大持續工作電流Ig = ∑Ie = 33.1A×3 + 14.3A = 113.6A
　　　　Km·Iy > Ia
　　　　故按長時允許電流校驗選用電纜可以滿足要求。
　　　（3）按電壓損失校驗電纜截麵：
　　　按規定：正常運行的低壓供電線路允許電壓損失為額定電壓的7～10%，故取10%。
　　　660V銅芯橡套軟電纜每千瓦公裏負荷矩的電壓損失為0.167%，回風巷設備總功率為101.5KW。
　　　則幹線電壓損失ΔUg = K × P × L = 0.167%×101.5KW×0.4 = 6.78%
　　　6.78% < 10%
　　　故按電壓損失校驗選用電纜可以滿足要求。
　　　故選用電纜可以滿足要求。
　　　3、30B刮板運輸機支線電纜
　　　選用U─1KV，3×4+1×4型。
　　　按長時允許電流校驗：（Km取1.06）考慮雙跨電機，電源電壓為660V。
　　　Kw·Iy = 1.06×36A = 38.16A ＞ Ig = Ie = 17A
　　　故選用電纜可以滿足要求。
　　　4、潛水泵支線電纜
　　　選用U─1KV，3×4+1×4型。
　　　按長時允許電流校驗：（Km取1.06）電壓為660V。
　　　Kw·Iy = 1.06×36A =38.16A ＞ Ig = Ie = 3.9A
　　　故選用電纜可以滿足要求。
　　　5、局部通風機支線電纜
　　　選用U─1KV，3×4+1×4型。
　　　按長時允許電流校驗：（Km取1.06）電壓為660V。
　　　Kw·Iy = 1.06×36A = 38.16A ＞ Ig = Ie= 7.1A
　　　故選用電纜可以滿足要求。
　　　五、開關選用
　　　刮板運輸機選用QC83─80N型可逆開關六台；潛水泵選用QBC-25型開關兩台；局部通風機選用KSDK-30型開關兩台；煤電鑽選用KZB-4/127型煤電鑽綜保兩台；瓦斯電閉鎖選用DJ4G-1型瓦斯斷電儀一台和KJFT-4型多點斷電儀一台。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　力拓公司機運部
　　　　　　　　　　　　　　　　　　　　　　　　　　　　2007年8月5日
