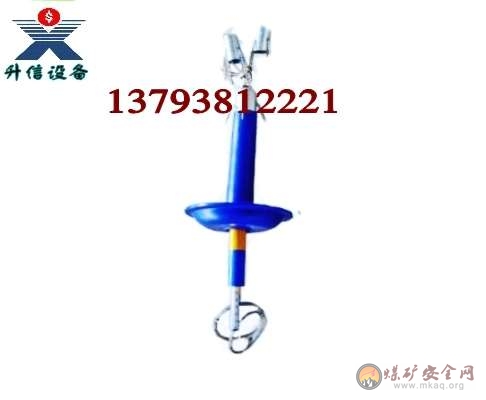

頂板離層儀

CLY-2頂板離層指示儀，CDY-3頂板離層儀，WBT-10頂板離層觀測儀，DLY-2丁字形頂板離層儀，LBY-2H頂板離層儀

(1)用錨杆鑽機打眼，鑽頭采用規格為Φ27mm或Φ28mm的合金鋼鑽頭和中空六棱釺子。打眼前先敲幫問頂，仔細檢查頂部岩石情況，找掉活矸、危岩，確認安全後方可開始工作。眼的位置要準確，垂直巷道頂板，保證頂板離層儀測繩自然下垂，根據該地點附近錨索的錨入深度施工一個鑽孔，鑽孔深度比該地點錨索錨入深度深1m。

(2)用錨索將深部基點錨固器推入孔中直至設計位置(與錨索長度相同)，抽出錨索後，手拉一下鋼絲繩，確認錨固器已錨固牢固，然後再將淺基點錨固器推入孔中設計位置(與錨杆長度相同)，抽出錨索索繩後，手拉一下鋼絲繩，確認錨固器已錨固牢固。最後將離層儀白色PVC套管推入孔中，確認固定在PVC套管下端的緊貼頂板。

(3)對準刻度：將兩測點指示刻度尺與紅色套管一端對齊，將繩卡死，並截去多餘鋼絲繩然。

(4)安裝完畢後記下深淺基點刻度的初始值。

(5)頂板離層儀必須由技術員現場指導安裝。

(6)頂板離層指示儀安裝時應進行編號、掛牌管理。

頂板離層儀內容填寫必須工整、清晰、真實，懸掛位置合理並麵向人行道便於觀察，巷道施工單位必須保證離層儀和牌板清潔、完好。

(7)頂板離層儀深淺部測筒不得被網片等其它雜物絆住，以免影響頂板離層監測。

(8) 施工隊組必須建立頂板離層指示儀觀測台賬，台帳應由當班驗收員如實填寫，離層指示儀安裝後連續觀察不少於5天，值班隊幹每天負責落實。生產科礦壓組不定期下井對頂板離層指示儀安裝質量進行檢查，對頂板離層儀讀數進行複查。

二、ACLY-2頂板離層指示儀，CDY-3頂板離層儀，WBT-10頂板離層觀測儀，DLY-2丁字形頂板離層儀，LBY-2H頂板離層儀

1、觀測責任人：隊組技術員對所施工巷道內的頂板離層儀進行監測和記錄，填寫頂板離層儀管理牌板，並負責彙總監測數據、建檔，其他跟班隊幹也必須隨時觀察，以便及時發現異常現象，及時處理，確保安全。

2、監測頻度：新安裝的頂板離層儀必須至少連續七天觀察記錄，根據實際觀察的變化情況，特殊區域內的離層儀（讀值變化較快的離層儀），要求技術員每天進行檢測和記錄，頂板移動量在安全區內的頂板離層儀，要求每周一次檢測和記錄。

3、監測方法：頂板離層觀測儀的深、淺刻度讀數等於移動量減初始值；當錨杆支護範圍內頂板下沉時，頂板離層儀的深、淺兩個基點的刻度都有變化，錨索支護範圍內頂板下沉而錨杆支護範圍內頂板不動時，頂板離層儀隻有深基點刻度變化，若錨杆、錨索支護範圍內的頂板同時下沉時，頂板離層儀深、淺基點上的刻度都有變化，而深基點刻度的變化量即是頂板下沉量的總和。

三、ACLY-2頂板離層指示儀，CDY-3頂板離層儀，WBT-10頂板離層觀測儀，DLY-2丁字形頂板離層儀，LBY-2H頂板離層儀

施工隊組技術員對當天監測數據進行03manbetx 處理，發現異常及時上報生產地質技術部，並和技術組有關人員一起對監測數據進行03manbetx ，然後報地質總工程師，由總工程師主持03manbetx ，並根據03manbetx 結果提出整改措施，並進行整改落實。直接領導每月對頂板離層儀的監測數據進行監督檢查，對存在問題下達整改通知書；隊組接到整改通知書時要及時按標準整改。點擊（ www.sx-ks.com）
