2012年度防治水工作計劃與年度預報
為了保證礦井安全生產，杜絕重大水害02manbetx.com 發生，根據《煤礦防治水規定》、《煤礦安全01manbetx 》和《中華人民共和國安全生產法》等法律法規要求，結合圪堆礦《2012年生產銜接計劃》結合本礦水文地質條件，特製定圪堆礦2012年度礦井防治水工作計劃。
一、 礦井水文地質概況
(一)、井田地表水及河流
井田內地表水無常年流水，區內主要以衝溝為主，雨季出現洪水流，平時為溪流或幹涸，井田中部為南北向分水嶺，向西彙入汾河，向東流入沁河支流藺河，最後均彙入黃河，井田最高洪水位低於井田內最低井口位置及工業廣場，對井口及工業廣場影響不大。
(二)、井田含水層
井田及周邊含水層自上而下有：
1、第四係砂礫層孔隙潛水含水層(Ⅰ)：
主要為全新統Q4和上更新統Q3地層，岩性為鬆散黃土砂礫沉積物、分布在中部山澗河穀地帶，一般厚0-10m左右，該層滲透性均好，泉水流量最大為3.09L/s，厚度大時可成豐富的地下潛水含水層。
2、基岩風化帶裂隙含水層(Ⅱ)
勘查區地形複雜，切割強烈，溝穀中多有基岩出露，其風化帶裂隙發育，據鑽進消耗量和岩芯鑒定觀測，基岩風化帶深度一般不超過100m，勘查區內裸露基岩主要為三疊係劉家溝組砂岩及石千峰組砂岩、上盒子組上段砂岩，雨季可接受少量大氣降水的補給而在適宜條件的山腳或臨溝地帶，以泉的方式排泄，據本次1/1萬地質填圖共106個泉點流量的一次性動態觀測(2007年9-10月)資料，湧水量最小0.08L/s,最大4.43L/s,另據對當地村民生活用水泉點調查,一般旱季流量變小，雨後流量較大,雨停半個月即變小。13處基岩裂隙水質類型均為H-C型，說明地下水循環途徑短，流動性強，隨補隨排。
3、上石盒子組中、上部砂岩裂隙含水層(Ⅲ)
本組含水砂岩不穩定，厚度變化大，有尖滅現象，K12為灰綠色中-粗粒砂岩，含棱角狀小礫石，厚度3.10-8.80m,平均厚5.01m,含水特征與埋藏及補給條件有關，屬裂隙承壓水弱-中等富水性含水層。
4、上石盒子組底部(K10)砂岩裂隙含水層(Ⅳ)
砂岩含水層厚度變化大，厚度1.35-7.15m,平均厚4.31m,岩性為灰白色中-細粒厚層狀砂岩，石英為主,裂隙不甚發育，鑽進消耗量比較小,沒有明顯變化。屬裂隙承壓水弱富水性含水層。
5、下石盒子組中、底部(K9、K8)砂岩裂隙含水層(Ⅴ)
K9砂岩位於2號煤層以上，一般間距65m，岩性為灰白色中粒石英砂岩，裂隙發育一般較弱。K8砂岩位於1、2號煤層頂板，為直接充水含水層，岩性為灰白色中細粒砂岩，橫向變化大，常變為粉砂岩。兩層砂岩含水特征相似，與埋藏及補給條件有關，鑽進消耗量均小於0.2m3/h，鑽孔抽水試驗,K7砂岩以上混合抽水,單位湧水量為0.0044-0.0304L/s.m，滲透係數0.046-0.57m/d,水位標高為714.13-788.44m。屬弱富水性裂隙含水層。
6、太原組(K4、K3、K2)石灰岩溶隙含水層(Ⅵ)
由深灰色、灰色、層狀石灰岩組成，總厚在18.89m，K4灰岩為7號煤直接頂板、裂隙較發育且被方解石充填，K3灰岩為8號煤層直接頂板、裂隙較發育、且多被方解石脈充填，岩芯偶見小溶孔，主要含水層K2灰岩含水層為10(9+10)號煤層直接充水含水層，淺部地帶裂隙發育隨變深增加而成為裂隙不甚發育, 鑽進消耗量0.00-0.75m3/h。鑽孔抽水試驗單位湧水量為0.0025-0.0304L/s.m，滲透係數0.0225m/d，K2灰岩以上混抽，單位湧水量0.0292L/s.m，滲透係數為0.29m/d，水位標高為714.13-788.44m。因此，屬弱-中等富水性裂隙溶洞含水層。
7、中奧陶統石灰岩溶隙含水層(Ⅶ)
奧陶係地層出露於井田的西部，成為區域地下水的補給區，井田內隱伏於煤係地層之下，可成為開采下組煤層(9+10、11號)主要威脅。峰峰組上段厚50-70m，岩性為質純、性脆、堅硬的石灰岩，裂隙發育，隨埋深的增加而減弱，下段以泥灰岩為主，局部為角礫狀石灰岩，含有薄層狀、脈狀次生石膏，為相對湧水層，下冶詳查水文孔抽水試驗單位湧水量0.0047L/s.m，水位標高714.10-791.99m，安吉供水井水位標高為842.05m，推斷本井田水位在820m左右，含水層屬中等富水性溶隙含水層。
(三)、主要隔水層
1、下石盒子組泥岩、粉砂岩隔水層(K10底至K8頂)
隔水層主要由泥岩、粉砂岩夾有砂岩組成，厚度變化不大，一般厚度為98m，其間夾有中粒砂岩，裂隙不發育或稍發育。因此，隔水層對地表水及潛水起良好隔水作用。
2、太原組上部泥岩、粉砂岩隔水層(2號煤底至K4頂)
隔水層由泥岩、粉砂岩夾有細粒砂岩組成，層位穩定，一般56.00m，在無斷層貫通情況下，太原組石灰岩溶隙水將不會影響上 組煤開采。
3、太原組下段及本溪組泥岩、鋁土岩隔水層
下組煤層底板至峰峰組之間，由泥岩、粉砂岩、石英砂岩及本溪組鋁土岩等組成，由於沉積時古地形起伏不平，因而厚度變化較大，一般在28m，對下伏峰峰組含水層具有良好的隔水作用。
(四)、構造

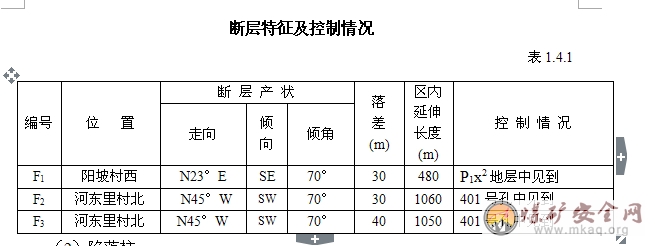

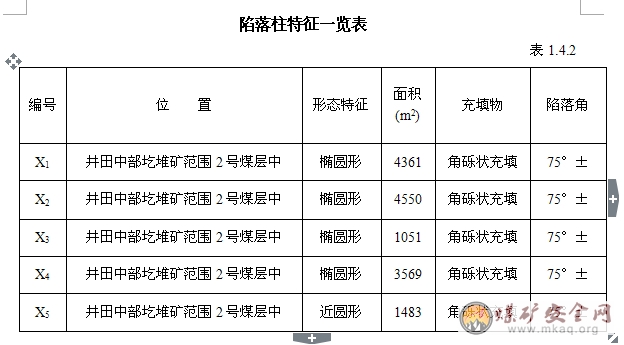

本井田位於華北板塊上山西(過渡)塊體的沁水區塊中段西部，地處沁水煤田西緣，霍山隆起以東，總體構造形態為一走向北東，傾向南東的單斜構造，伴隨緩坡狀起伏。地層傾角一般在7 °-12°左右，構造形態符合區域構造特點。區內發現三條正斷層(表1-4-1)。井下2號煤層開采過程中遇到5個陷落柱(表1-4-2)，構造簡單。現將區內斷層、陷落柱特征分述如下：
(1)斷層
1、F1正斷層
位於井田北部陽坡村西，走向NE，傾向SE，傾角70°,落差30m，區內延伸長480m, P1x2地層與P2s1地層接觸。
2、F2正斷層
位於井田東部401號鑽孔附近，401號鑽孔中遇見(缺失山西組部分地層)，走向NW，傾向SW，傾角70°,落差30m，區內延伸長度1060m。
3、F3正斷層
位於井田東部401號鑽孔附近，401號鑽孔中遇見(缺失太原組部分地層)，走向NW，傾向SW，傾角70°,落差40m，區內延伸長度1050m。
（2）陷落柱
①、X1陷落柱
位於井田中部原圪堆煤礦範圍內，340采區巷西300m,1987年-1990年采礦時見到，長軸方向為NE，橢圓型，長軸85m、短軸65m,麵積4361m2，角礫狀充填，陷落角75°。
②、X2陷落柱
位於井田中部原圪堆煤礦範圍內，340采區巷西300m,1987年-1990年采礦時見到，長軸方向為NE，橢圓型，長軸85m、短軸67m,麵積4550m2，角礫狀充填，陷落角75°。
③、X3陷落柱
位於井田中部原圪堆煤礦範圍內，340采區巷西300m,1990年-1993年采礦時見到，長軸方向為NE，橢圓型，長軸57m、短軸23m,麵積1051m2，角礫狀充填，陷落角75°。
④、X4陷落柱
位於井田中部原圪堆煤礦範圍內，運輸大巷南190-260m,1989年-1994年采礦時見到，長軸方向為NE，橢圓型，長軸76m、短軸57m,麵積3569m2，角礫狀充填，陷落角75°。
⑤、X5陷落柱
位於井田中部原圪堆煤礦範圍內，運輸大巷南430-470m,1989年-1994年采礦時見到，長軸方向為NE，近圓型，長軸45m、短軸43m,麵積1483m2，角礫狀充填，陷落角75°。
(五)、周邊礦井及小窯
井田北麵為山西古縣西山慶興煤業有限公司、西南麵為古縣西山登福康煤業有限公司、東南麵為山西安鑫煤業有限公司、東北麵為陽泉集團安澤太嶽煤業有限公司。生產礦井見相關位置圖1-5-1。現分述如下：
（1）、山西XX煤業有限公司
山西XX煤業有限公司是由XX煤業有限公司和XX煤礦整合而成。現分述如下：
1、山西XX煤業有限公司
采礦許可證證號1400000722025，批準開采3號煤層，設計能力15萬t/a，井田麵積1.6974km2，以斜井開拓，井口坐標為：主立井：X=4042760、Y=19597430、H=1351副立井：X=4042720、Y=19597420、H=1351。采空區位於本井田的南部。該礦已被省有關部門注銷相關證照，並限時到2010年底前關閉。
2、XX煤礦地方國營寶豐煤礦為集體聯辦企業，采礦許可證，證號是1400000731461，批準開采2、3號煤層，設計生產能力21萬t/a，井田麵積3.4125km2。該礦先期主要開采2號煤層，采用斜井開拓方式。井口坐標為：主斜井：X=4043786、Y=19598411、H=1276，副斜井：X=4043756、Y=19598250、H=1336，主、副井及運輸大巷用磚石砌镟、單排點柱帶帽混合支護，采煤工作麵采用長壁後退全部垮落式采煤方法，爆破落煤，一次性采煤層全高，工作麵采用刮板運輸機運煤至運輸平巷，最後用膠帶機運至地麵煤場。通風采用中央並列式抽出式，由主巷入風，副巷回風。采空區位於本井田的中部。
（2）、山西XX煤業有限公司
山西XX煤業有限公司整合方案中，確定以山西西山煤電股份有限責任公司為主體企業對該區域進行整合，被整合的是XX煤業有公司、山西XX煤業有限公司、X國營XX煤礦二坑口（安吉坑口）、XX煤業有限公司（十關閉礦井）共四個礦井。各礦基本情況如下：
1、山西XX煤業有限公司
該礦位於整合區中東部，采礦許可證證號1400000721216，有效期限2007年1月至2011年1月，批準開采2、3號煤層，井田麵積2.1380km2，建設規模30萬t/a，實際生產能力21萬t/a，2004年技改前利用兩斜一立井聯合開拓，對井田內北部2、3號煤層進行了開采。主斜井井口坐標：X=4036402，Y=19595400，H=1105，回風立井井口坐標：X=4036400，Y=19595245，H=1095，安全出口井口坐標：X=4036415，Y=19595143，H=1085，采空區麵積約823431.5m2，現此開采係統已關閉。
2、山西XX煤業有限公司
該礦位於整合區東北部，1978年建井，1985年投產，原名山西省XX煤礦，屬鄉辦集體企業。現采礦許可證號1400000722030，有效期限2007年4月至2010年4月，批準開采2、3號煤層，井田麵積1.1409km2，生產規模15萬t/a，開拓方式為二斜一立混合開拓。
3、山西XX煤業有限公司
山西安鑫煤業有限公司整合方案中，確定以山西永鑫煤焦有限責任公司為主體企業對該區域進行整合，被整合的是XX煤業有限公司、XX安煤業有限公司、XX煤業有限公司、XX煤業有限公司共四個礦井。各礦基本情況如下：
4、XX煤業有限公司
該礦位於整合區西北部，采礦許可證證號1400000721263，有效期限2007年1月至2012年1月，批準開采2、3號煤層，井田麵積1.3972km2，建設規模30萬t/a，采用斜井、立井混合開拓，采煤方法長壁式高檔普采，工作麵采用單體液壓支柱配以鉸接頂梁支護、一次性采全高、全部跨落法管理頂板，通風方式為中央邊界式，屬低瓦斯礦井。礦井湧水量約5-10m3/d。據調查，目前未發現越界開采現象。
5、XX煤業有限公司
該礦位於整合區西部，采礦許可證證號1400000721274，有效期限2007年1月至2012年1月，批準開采1、2、10號煤層，井田麵積3.1756km2，建設規模30萬t/a，采用立井開拓，采煤方法為長壁式高檔普采，工作麵采用單體液壓支柱金屬頂梁支護、大巷為工字鋼支護，一次性采全高，全部跨落法管理頂板，通風方式為中央邊界式，為低瓦斯礦井。礦井湧水量約5-10 m3/d。據調查，目前該礦處於新建階段，未發現越界開采現象。
6、XX煤業有限公司（上莊接替井）
該礦位於整合區西北部，采礦許可證證號C1400002010081220072690，批準開采1～10號煤層，有效期限2010年8月5日至2012年8月5日，井田麵積11.2538km2，建設規模120萬t/a，采用立井開拓，采煤方法為長壁式高檔普采，工作麵采用單體液壓支柱配以鉸接頂梁支護、一次性采全高、全部跨落法管理頂板，中央並列機械抽出式通風，為低瓦斯礦井。礦井湧水量約5-10 m3/d。據調查，目前未發現該礦越界開采。
7、XX煤業有限公司
該礦位於整合區東部，采礦許可證證號1400000721271，批準開采1、2、10號煤層，有效期限2007年1月至2012年1月，井田麵積4.0651km2，建設規模30萬t/a，采用立井開拓，采煤方法為長壁式高檔普采，全部垮落法管理頂板，木棚架式結合錨杆支護，提升方式為井下大巷及采區巷道均采用膠帶運輸機及刮板運輸機運輸，通風方式為中央並列式分區通風，並配備數台局扇供井下臨時供風。礦井湧水量不大，一般排水量120m3/d，采用集中排水，工作麵及各坑道的水從臨時水倉排至大水倉，再用潛水泵將大水倉的水排至井底水倉，最後用水泵把水抽出地麵，蓄入地麵的靜壓水池。井下照明采用防爆礦燈。
井口坐標（54北京坐標係）
主立井：X=4037190.10 Y= 19600155.40 H=1135
副立井：X=4037221.50 Y= 19600157.10 H=1135
風 井：X=4037246.00 Y= 19600184.00 H=1124
8、陽泉集團XX煤業有限公司
陽泉集團安澤太嶽煤業有限公司整合方案中，確定以陽泉煤業(集團)有限責任公司為主體企業對該區域進行整合，被整合的是安澤嶺底煤礦有限公司、安澤太嶽煤業有限公司、安澤登茂通煤業有限公司共三個礦井。各礦基本情況如下：
9、XX煤礦有限公司
該礦位於整合區西北部，采礦許可證證號1400000721272，有效期限2007年1月至2011年1月，批準開采2、3號煤層，井田麵積3.1601km2，建設規模21萬t/a，立井開拓，采煤方法為長壁式高檔普采。據調查，目前未發現該礦越界開采。
10、XX煤礦有限公司
該礦位於整合區西南部，采礦許可證證號1400000721264，有效期限2007年1月至2011年1月，批準開采2、3號煤層，井田麵積2.7863km2，建設規模30萬t/a，據調查，目前未發現該礦越界開采。
（六）、采空區及老窯積水對礦井開采的充水影響：
（1）井田內采空區積水
井田內開采2、3號煤層，充水水源主要為頂板砂岩裂隙水，由於地層總體向南東傾斜，在煤層淺埋藏帶，頂板砂岩裂隙水與基岩風化帶裂隙水發生水力聯係，頂板裂隙水相對較大，隨著埋深的增加，頂板裂隙水將減弱，礦井湧水量明顯顯示這一特點，原古縣圪堆煤業2號采空區湧水量為150-230m3/d，經過向原礦方工程技術人員及老工人調查，對井田內采空區所處地質條件和井巷相對位置，根據調查對采空區積水進行了預測估算，其預測結果詳見表1-6-1、表1-6-2。
采空區積水估算采用公式：
式中：Q——采空區積水量(m3)
S——采空區投影麵積(m2)
α——煤層傾角
M——煤層平均厚度(m)
K——充水係數(0.2)

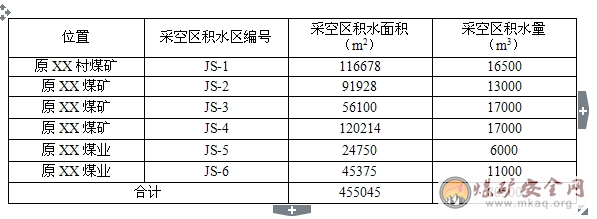

2號煤層采空區積水彙總表
表1.6.1

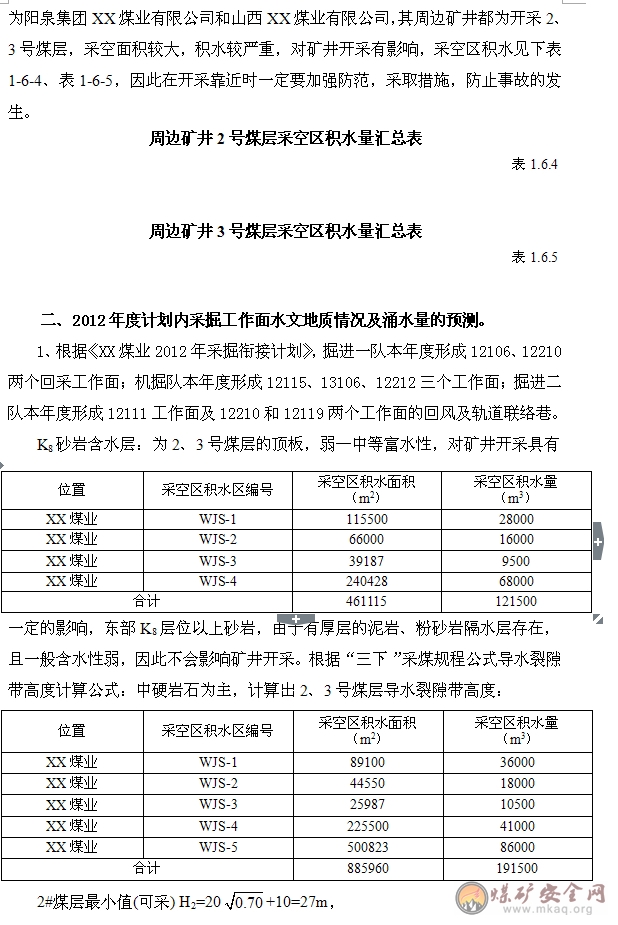

由以上采空區積水，可以得知，井田內由於開采範圍較大，積水較為嚴重，因此在開采2、3號煤層、以及下覆煤層時一定要引起高度重視，采取防範措施，防止02manbetx.com 的發生。
(2)突水性03manbetx
本礦批采的2號煤層的直接充水含水層是下石盒子組砂岩裂隙含水層，間接充含水層主要為上石盒子組砂岩裂隙含水層、太原組岩溶裂隙含水層和奧陶係中統石灰岩岩溶裂隙含水層。9號煤層的直接充水含水層是太原組岩溶裂隙含水層，間接充水含水層主要為下石盒子組砂岩裂隙含水層和奧陶係中統石灰岩岩溶裂隙含水層。

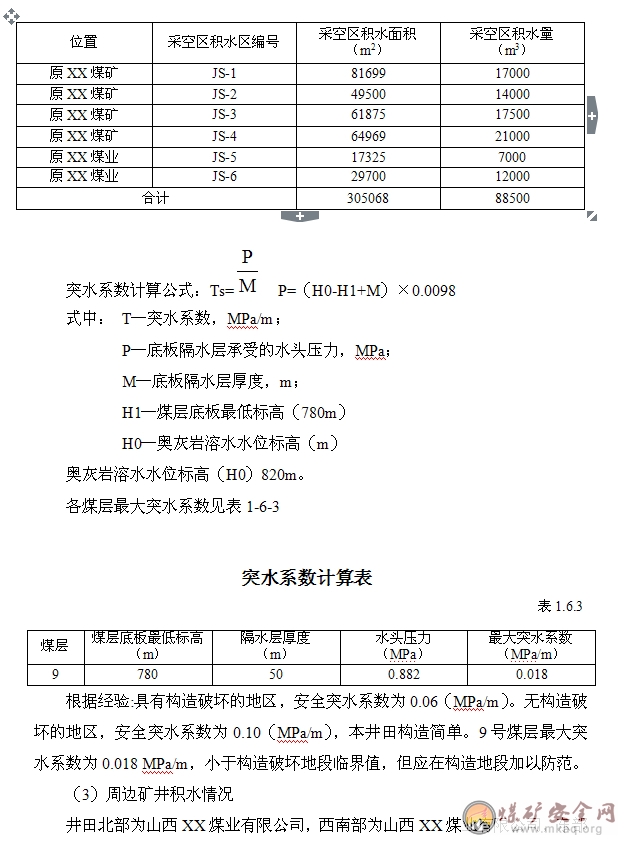

井田東部9號煤層位於奧陶係中統石灰岩岩溶裂隙含水層水位820m之下，根據突水係數來計算奧灰岩溶水對9號煤層的影響。
三、水情水害預報：
我礦堅持“預測預報，有掘必探，先探後掘，先治後采”的原則下，在查清礦井水文地質條件的基礎上，對礦井生產區域的地質構造情況、水害類型等進行03manbetx
，按時做水情水害年預報、季預報、月預報、周03manbetx
，並及時總結、03manbetx
可能構成水害威脅的區域，采用鑽探、物探等綜合技術手段查明水害隱患，確保井下采掘安全提出預防處理水害的措施。
四、防治水隱患的排查
2012年度地測科每月上旬，由總工、地測科長牽頭組織安監、生產、調度、機電、采區、通風等科室有關人員對礦井各水害隱患逐一進行排查，製定相應措施。並以會議紀要形式，下發各相關單位，嚴格按防治措施進行綜合治理。每月第一周星期一進行地測防治水安全例會，對上月防治水工作進行總結，安排下月防治水工作，並做會議記錄。
五、探放水計劃

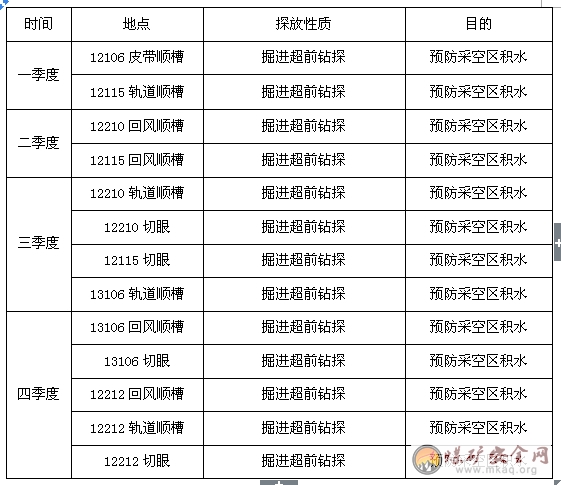

六、防治水工程項目
1、根據XX煤業三年規劃，完成12111、12115、煤柱麵、12210、13106、13115等工作麵防排水係統的建設。
2、完成2011年礦井排水係統改造剩餘工程量，主副井筒、集中軌道巷4吋管路已全部完成，工作麵3吋管路全部完成，回風立井管路安裝剩餘100餘米；擴建一個主水倉，新建一個副水倉及一個采區水倉。水泵房排水設備按一用一備一檢修裝備。
3、新購置2台探放水鑽機，保證每個掘進工作麵實現一用一備，做好掘進工作麵超前鑽探工作，按探放水規定做好預測預報，有掘必探，做好煤礦防治水工作。
4、購置一台全站儀，提高測量工作的備用係數，及時準確的為礦井安全生產服務。
5、繼續對礦區內小煤窯采空積水進行調查，特別是對整合礦井內小煤窯開采方法及積水做更為細致的、逐頭逐麵的調查，並及時把調查成果填繪在采掘工程平麵圖及充水性圖上。
6、加強小煤窯巡查及封堵工作，一經發現有私挖亂采現象，立即報有關部門處理，明年開春完成9個私開口的封堵工作。
7、深入開展地測防治水全麵質量標準化工作，完善各種製度、圖件、台帳、卡片等基礎資料的收集填繪工作，加快縮短與本部礦井的差距。
8、建立獨立的氣象觀測站，收集氣象資料，更好的為我礦安全生產服務。
9、簽訂新的物探協議，繼續嚴格堅持物探加鑽探的探放水原則。
七、水災應急救援預案安排
水災應急救援預案已製定，水災應急救援演練計劃在六月份以前完成。
八、防治水知識培訓
地測科計劃2012年1月底礦井開工全員培訓時對全礦職工進行防治水培訓。一季度組織地測科相關人員集中學習《煤礦防治水規定》及龍軟軟件學習；二季度抽調地測科及探放水相關人員進行鑽探技術培訓；三季度抽調地測科及探放水相關人員進行物探技術培訓；四季度抽調地測科及探放水相關人員進行礦井地測防治水培訓。
九、排水路線及附圖
1、一采區由工作麵及巷道各積水、淋水點采用潛水泵排至一采區水倉，再由一采區水倉通過2台D46-30×6型離心式水泵通過一趟4吋管路排至中央水倉，最後經回風立井排至地麵，水泵房設有3台MDM46-50×10型離心式水泵，一台工作、一台備用、一台檢修，水泵揚程500m,電機功率110KW，排水量46 m3/h,排水管路直徑4吋(見附圖1)。
2、二采區各采掘工作麵積水由潛水泵直接排至中央水倉，經回風立井排至地麵(見附圖1)。
十、避水災線路及附圖(見附圖2)
