清潔能源基地設計交底及施工圖紙閱審、會審製度

清潔能源基地設計交底及施工圖紙閱審、會審製度
第一章 總則
第一條 依據行業有關設計、監理的規定，把好工程設計圖紙關，減少圖紙的差錯，將圖紙中的質量隱患消滅在施工前。
第二條 施工承包商在收到正式施工圖紙後，組織該項目相關專業工程技術人員閱審圖紙，對設計方案是否滿足現場實際情況，提出意見和建議，發現潛在問題，完善設計，減少施工過程中的返工，從而降低工程成本。
第三條 使施工、監理及調試等人員了解工藝係統功能、設計特點和意圖，明確設計要求，掌握工程關鍵部位的質量要求，保證施工質量，總承包商對其所提交單元工藝係統圖和設備布置圖進行有計劃、有係統的技術交底。
第二章 適用範圍
第四條 本製度適用於清潔能源基地EPC總承包工程建設中的各項工程。
第三章 引用標準及關聯製度
第五條 引用標準
工程建設相關標準
第六條 關聯製度
億利資源集團項目管理製度及流程
《工程文件管理製度》
《設計變更管理製度》
第四章 執行程序
第七條 施工圖單元工藝係統設計交底準備應在設計交底會召開之前一周，清潔能源基地工程技術部、施工承包商、監理、調試單位等向總包商提交書麵意見。
第八條 設計交底的條件
（一）總承包商已經交付單元工藝係統圖和設備布置圖，並已交付50%以上的該單元。
（二）監理工程師對收到的上述圖紙已經初步審查。
（三）總承包商已對所交底的係統組織了內部綜合質量檢查。
第九條 設計交底程序
（一）總承包商介紹設計原則、意圖，工藝係統功能、特點，針對各單位意見的說明。
（二）與會人員提出問題。
（三）總承包商答疑。
（四）討論商議有關問題，在審定的初步設計原則下擬訂解決辦法。
（五）監理擬寫設計交底紀要。
第十條 設計交底重點
（一）單元工藝係統設計是否符合國家和部頒的相關規範、01manbetx 、標準。
（二）單元工藝係統設計是否符合審查批準的初步設計原則。
（三）單元工藝係統是否便於施工、安裝、運行、維修和起吊要求。
（四）設計采用的新結構、新材料、新設備、新工藝、新技術是否通過評審和鑒定。
第十一條 設計交底相關事宜
（一）設計交底會決定進行的設計修改，由總承包商根據“設計交底會議紀要”要求，按《設計變更管理製度》執行。
（二）設計交底會議決定的設計修改，如與初設原則不一致，應由清潔能源項目工程技術部批準後方可實施。
（三）設計交底會議紀要經與會各單位簽字，由清潔能源基地工程技術部批準後分發，作為設計文件組成部分予以存檔。
第十二條 監理工程師對施工圖紙的閱審
（一）監理工程師對施工圖紙的閱審，在圖紙正式出版交付後至“圖紙會審”會前進行。
（二）以施工圖分冊為單位，對與該分冊有關的圖紙進行內部閱審。
（三）閱審結果填寫“圖紙閱審記錄單”（見附錄3）報總監理工程師簽發，送交清潔能源基地工程技術部、項目監理單位備存。
（四）重要分冊的圖紙“圖紙閱審記錄單”需經總監理工程師簽發。
第十三條 圖紙會審條件
（一）以分冊為單位，總承包商必須提交完整的正式施工圖紙，對施工承包商急需重要的分項專業圖紙，必要時也可提前交底與會審，但在成套圖紙到達後應再統一交底與會審。
（二）技術交底與圖紙會審時，總承包商必須派該項目主要設計人或了解設計情況的工地代表出席，開工前在施工現場進行。
第十四條 圖紙會審的程序（見附錄1）
（一）先由總承包商介紹設計意圖、工藝布置與結構特點、工藝要求、施工技術措施與有關注意事項。
（二）各有關方提出圖紙中的疑問、存在的問題和需要解決的問題。
（三）總承包商答疑。
（四）各方麵對問題進行研究與協商，擬定解決問題的辦法。
（五）擬寫會審紀要，並經各方簽字，交清潔能源基地工程技術部分發。
（六）“ 圖紙會審記錄單”由清潔能源基地工程技術部保存原始記錄備查。
（七）在施工圖會審紀要中應包括設計答疑方麵的有關內容和條文。如經會審，對設計沒有提出任何問題的工程項目，也應作出會審紀要，以示對該設計的現場認可。
第十五條 圖紙會審的內容
（一）施工圖設計是否符合“安健環”設計思路和初步設計已審定的原則與標準。
（二）施工圖采用的方案是否進行了優化。
（三）施工圖設計是否符合國家與部頒的有關規範與標準。
（四）設計圖紙是否經過總承包商按圖紙劃分等級，經各級人員正式簽署。
（五）施工圖與設備、特殊材料的技術要求是否一致。
（六）設計與施工主要技術方案是否能相適應，對現場條件有無特殊要求。
（七）圖紙表達深度和發圖範圍能否滿足施工要求。
（八）預製構件、設備組件現場加工要求是否能符合現場施工的實際能力。
（九）各專業之間、設備和係統施工圖設計之間是否相符，例如設備外形尺寸和基礎尺寸，建築物預留孔洞及埋件與安裝圖紙要求，設備與係統部位，管線之間相互關係等。
（十）設計采用的新結構、新材料、新設備、新工藝和新技術是否經過鑒定與評審，在施工技術、機具和物資供應上有無困難。
（十一）各專業施工圖之間、總圖和分圖之間是否有錯、交叉、碰、缺。總體尺寸與分部尺寸之間是否吻合。
（十二）能否滿足生產運行安全、經濟的要求和檢修、維護作業的合理需要。
第五章 職責
第十六條 施工圖單元工藝係統設計交底會，清潔能源基地項目指揮部委托監理主持；總承包商進行設計交底；清潔能源基地工程技術部、施工單位、監理、調試單位相關人員參加。
第十七條 設計交底會議紀要由監理擬寫。
第十八條 圖紙會審應作出詳細的記錄“圖紙會審記錄單”（見附錄4），會議紀要由清潔能源基地工程技術部負責，監理工程師協助完成，一經會議各方同意後，該紀要即被視為設計文件的組成部分並予存檔。
第十九條 對會審中有可能出現的設計修改，必須符合已批準的初步設計原則和國家、原技術協議中的有關設計標準、規範；當通過協商各方意見仍不能統一時，一般性問題，由清潔能源基地工程技術部與項目監理單位商議後作出決定，重大問題則應報有關部門批準。
第二十條 對會審中已決定必須進行設計修改的，由總承包商按設計變更管理製度提出修改設計，經項目監理單位、清潔能源基地工程技術部核簽後，交施工總承包商執行。
第二十一條 在施工圖會審紀要中應包括設計答疑方麵的有關內容和條文。如經會審，對設計沒有提出任何問題的工程項目，也應作出會審紀要，以示對該設計的現場認可。
第二十二條 凡直接涉及設備製造商的工程項目施工圖，視情況由組織者邀請設備製造廠家代表到會，與總承包商的代表一起進行設計交底與圖紙會審。
第二十三條 圖紙會審會議紀要各方簽證後，由項目監理單位對該分冊圖紙逐張加蓋 ，“供使用”章確認。隻有確認後的圖紙為“有效”狀態，施工承包商方可據以執行。
第六章 檢查與評價
第二十四條 本製度的檢查人是清潔能源基地工程技術部。
第二十五條 檢查人要對各個工程項目的技術交底與圖紙會審會議紀要的執行與落實情況進行檢查。
第二十六條 總承包商、施工承包商、監理單位的內部必須建立相應的圖紙會審和設計交底製度和程序。
第二十七條 本製度的評價人是清潔能源基地副總指揮。
第七章 附則
第二十八條 本製度自下發之日起執行
第二十九條 本製度由工程技術部負責解釋

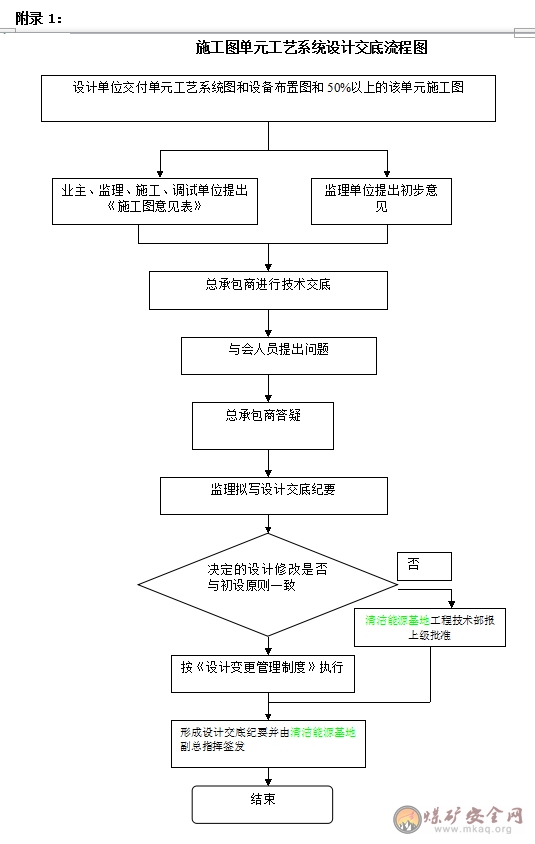

附錄1：施工圖單元工藝係統設計交底流程圖
附錄2：施工圖紙閱審與會審流程圖
附錄3：施工圖紙閱審記錄單
附錄4：施工圖紙會審記錄單
附錄5：《設計交底及施工圖審閱、會審製度》執行情況檢查評價表

附錄3：
　　　編號：
清潔能源基地EPC總承包工程

　　　　施工圖紙閱審記錄單
分冊編號 　　　
分冊名稱 　　　
有關分冊和圖紙 　　　
確認日期 　　　
審閱、確認人員 　　　
審閱、確認記錄：

　　　附錄4：
　　　編號：

清潔能源基地EPC總承包工程
施工圖紙會審記錄單

工程 階段 專業 共 頁 第 頁
序號 提出的問題 提出方 會審意見












業主 項目監理單位
總承包商 施工承包商
設備製造商 日期 年 月 日

附錄5：
　　　編號：

清潔能源基地EPC總承包工程
《設計交底及施工圖審閱、會審製度》
執行情況檢查評價表
檢查人 日期 年 月 日
成員
評價題目 評價內容 評 價
製度理解情況 各級人員對製度是否理解深刻、執行嚴謹 是 否。原因：
施工圖審閱、會審及設計交底製度的執行情況 設計方案是否滿足現場要求、施工人員是否了解設計意圖、文件記錄是否規範 是 否。原因：
工圖審閱、會審及設計交底製度執行的效果 解決的問題是否達到滿意和認可 是 否。原因：
存在的問題及整改建議

評價人意見
