單斜、褶曲、斷層在剖麵圖、煤層底板等高線圖上的表現和識別方法？
作者：狗万manbet官网
2015-04-09 21:37
來源：狗万manbet官网
單斜、褶曲、斷層在剖麵圖、煤層底板等高線圖上的表現和識別方法？

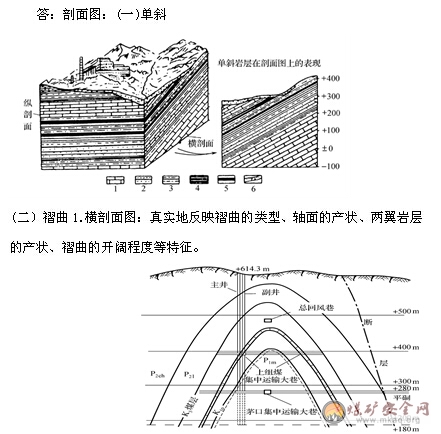

答：剖麵圖：(一)單斜
(二）褶曲1.橫剖麵圖：真實地反映褶曲的類型、軸麵的產狀、兩翼岩層的產狀、褶曲的開闊程度等特征。
2.縱剖麵圖：能反映褶曲樞紐的傾伏情況。水平褶曲的地層界線表現為一組水平的直線傾伏褶曲的地層界線表現為一組傾斜的直線。岩層的傾角為褶曲的傾伏角。
3.斜交剖麵圖
（三）斷層。
