隔爆水棚技術標準

隔爆水棚技術標準

1、行業規定：

《煤礦安全01manbetx 》第一百五十五條之規定：“開采有煤塵爆炸危險煤層的礦井，必須有預防和隔絕煤塵爆炸的措施。礦井的兩翼、相鄰的采區、相鄰的煤層、相鄰的采煤工作麵間，煤層掘進巷道同與其相連的巷道間，煤倉同與其相連通的巷道間，采用獨立通風並有煤塵爆炸危險的其他地點同與其相連通的巷道間，必須用水棚或岩粉棚隔開.......。

1.1、隔爆水棚的排間距為1.2～3.0m，正常巷道間距要求保持在1.5±0.1m,主要隔爆水棚的棚區長度不小於30m，輔助隔爆水棚的棚區長度不小於20m。

1.2、隔爆水棚的用水量按巷道的斷麵積計算：主要隔爆棚不得少於400L/m2，輔助隔爆棚不得少於200L/m2。

1.3、隔爆水袋在井下巷道的安裝方式采用吊掛式，並呈橫向布置(即長邊垂直於巷道軸線)。

1.4、隔爆水袋的邊緣距巷壁(兩邦)，頂板之間的垂直距離≥100mm。隔爆水袋底部至頂板(梁)的垂直距離≤1.0m。否則，必須在其上方增設1個水袋;隔爆水袋底部至巷道軌麵的垂直距離，不得低於巷道高度的1/2，但不得小於1.8m。

1.5、高度大於4m的巷道，應設置雙層棚子。上層水袋的總水量，按巷道的全麵積30L/m2單獨計算，下層水槽棚用水量，按前述水槽棚用水量計算。

1.6、棚區內的各排水棚的安設高度應保持一致。對每一水袋實行編號管理，棚區處的巷道需要挑頂時，其斷麵和形狀應與其前後各20m長度的巷道保持一致。

1.7、同一排水棚內兩個水袋之間的間隙，≥100mm，總間距≤1.2m。

1.8、首排水棚距工作麵的距離，必須保持60～200m範圍內。

1.9、水棚應設置在直線段內，水棚與巷道的交叉口、轉彎處、邊坡處之間的距離不得小於50m。

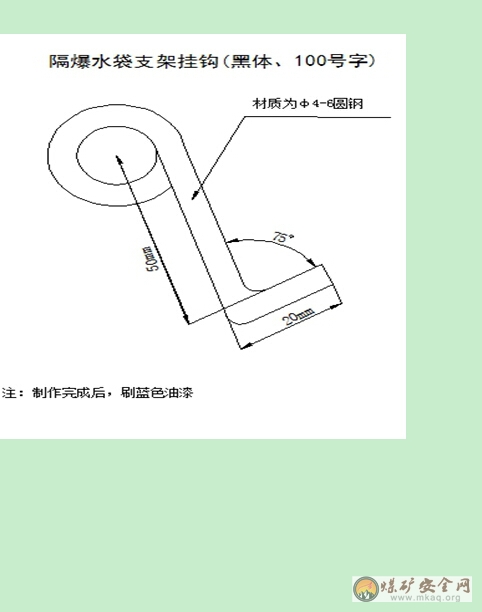

1.10、懸掛小袋的掛鉤，其角度要大於75°。

1.11、在傾斜巷道中安裝水袋時，棚子與棚子之間應8#。鉛絲拉緊，以免棚子晃動。並應調整水袋架與金屬支架的連接構件，使袋麵保持水平。”

2、XX集團公司要求：下屬各煤業公司(煤礦)，開采的煤層煤塵均具有爆炸性，均需按規定設施隔爆設施，結合礦井情況隔爆設施采用隔爆水棚。各煤業公司(煤礦)對隔爆水棚的設施、安裝、管理需嚴格執行本標準。

3、設置標準

隔爆水棚由隔爆水袋組成，隔爆水袋主要規格有60L、80L兩種且必須符合MT-157-1996《煤礦用隔爆水槽、水袋通用技術條件》的規定，經國家質檢部門檢驗合格。

4、布置原則

隔爆水棚按其隔絕煤塵爆炸的保護範圍，可分為主要隔爆棚和輔助隔爆棚，但由於60L和小於60L的水袋所組成的水袋棚，不得作為主要隔爆棚。

5、隔爆水棚設置地點

主要隔爆水棚	地點設置	1、礦井兩翼與井筒相連通的主要運輸大巷和回風巷（軌道大巷）。
		2、相鄰采區之間的集中運輸巷和回風巷。
		3、相鄰煤層之間的運輸石門和回風石門。
輔助隔爆水棚	地點設置	1、采煤工作麵進風巷和回風巷。
		2、采區內的煤巷、半煤巷掘進巷道。
		3、采用獨立通風，並有煤塵爆炸危險的其它巷道（含與煤倉、裝載點相同的巷道）。

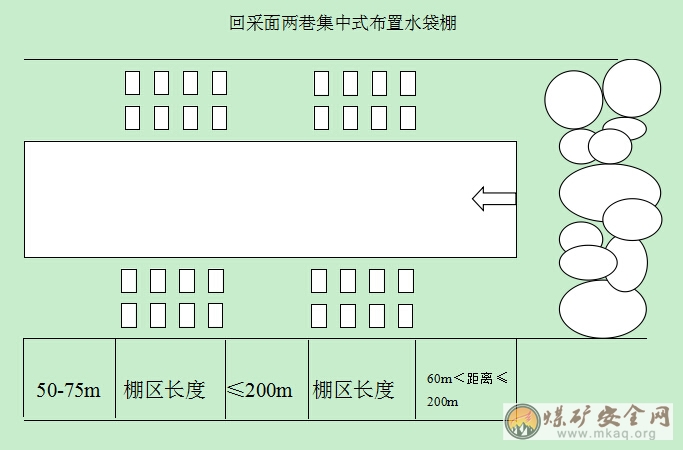

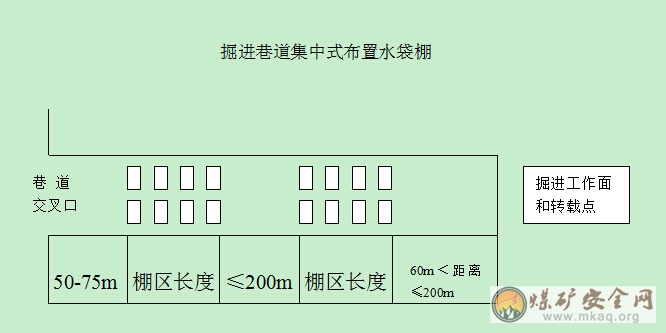

6、布置形式

XX集團各煤業公司(煤礦)全部采用集中式設置方式設置主要、輔助隔爆設施。

7、位置及要求。見下表

隔爆水棚的設置位置及要求

水棚名稱	設置方式	水棚設置位置
		巷道直線段	首列（排）水棚位置	與巷道交叉口載點處位置（m）	與風門、風窗距離（m）
主要隔爆	集中式	水棚安設前後20m的斷麵一致	主要進、回風大巷各安裝一組隔水棚，距進、回風口為60m	50-75m	＞25m
輔助隔爆	集中式	水棚安設前後20m的斷麵一致	掘進頭、回采工作麵上下口為： 60-200m，棚間距≤200m	50-75m	＞25m
