調節風窗技術標準
1、XX集團公司要求
各煤業子公司(煤礦)，為了確保調節風窗構築質量。公司要求：對調節風窗的設置、技術必須嚴格執行本標準。
2、技術標準
1、調節風窗牆厚400mm，用水泥砂漿抹麵10mm，牆麵刷白色塗料。

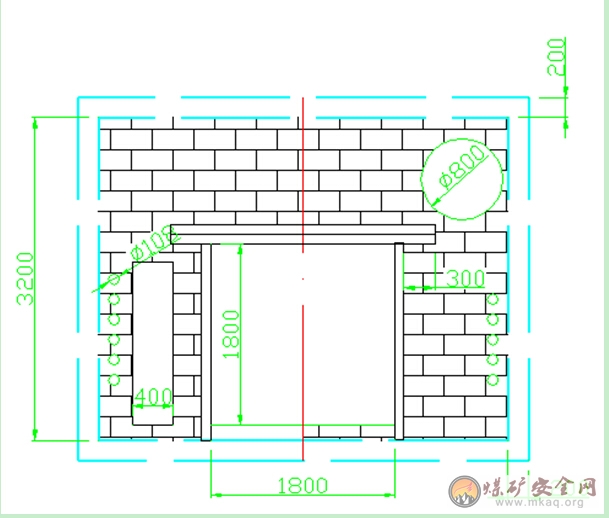

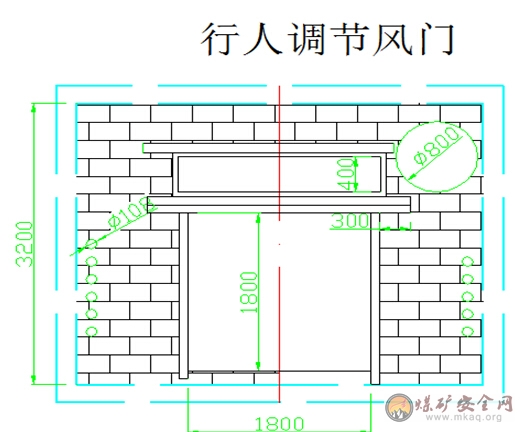

2、在風門上設置調節風窗時，位置在風門上方，直接放置在過梁上，橫向位置居中。
3、在沒有風門牆上設置調節風窗時，位置在擋牆正中，距底板1800mm。
4、增阻調節風窗，設置在增阻門框上方，直接放置在過梁上，橫向居中，規格同風門上調節風窗。具體規格如下表：
風門上調節風窗規格一覽表
| 風窗長度 | 2000mm | 風窗高度 | 400mm |
| 調節方式 | 六葉拉板調節 | 調節板數量 | 7個 |
| 調節板尺寸 | 470×320mm | 固定螺栓間距 | 200mm |
| 窗框材料 | 50mm標準角鋼 | 風窗刷漆顏色 | 草綠 |
| 風窗過梁 | 12#槽鋼 |
獨立調節風窗規格一覽表
| 風窗長度 | 600mm | 風窗高度 | 300mm |
| 調節方式 | 三葉拉板調節 | 調節板數量 | 3個 |
| 調節板尺寸 | 370×220mm | 固定螺栓間距 | 200mm |
| 窗框材料 | 50mm標準角鋼 | 風窗刷漆顏色 | 草綠 |
| 使用範圍 | 獨立調節風窗、機電硐室 | ||
