礦井維修電工試題題庫帶答案

礦井維修電工試題一

一、填空

1、井下電纜應用電纜吊鉤(卡)懸掛，橡套電纜嚴禁用 懸掛。

2、井下電纜懸掛點間距，在水平巷道或傾斜巷道內不超過 米。

3、礦井井下電纜主芯線截麵應滿足供電線路的 要求。

4、井下嚴禁采用 電纜，采區低壓電纜嚴禁采用 。

5、電纜與密封圈之間不得 其他物體，盤圈或盤“8”字形的電纜不得 。

6、橡套電纜護套損傷傷痕深度不超過厚度 ，長度不超過 mm(或沿周長1/3)無老化現象。

7、電纜與電氣設備的連接，必須用與電氣設備性能相符合的接線盒，電纜芯線必須使用

壓線板(卡爪)或 與電氣設備進行連接。

8、橡套電纜的接地芯線，除用作 回路外，不得兼作他用。

9、《煤礦安全01manbetx 》規定，井下溜放 、 、 的溜道中嚴禁敷設電纜。

10、礦井井下用電纜，按構造材料分 、 和 電纜。

11、低壓隔爆開關空閑接線嘴應用密封圈和厚度不小於 mm的鋼墊板封堵壓緊，鋼墊板應置於密封圈的 。

12、用螺栓固定的隔爆接合麵，其緊固程度應以 彈簧墊圈 為合格。

13、礦用發爆電氣設備的總標誌為 ，分類標誌中隔爆型為 ，增安型為 ，本質安全型為 。

14、《煤礦安全01manbetx 》要求井下電氣設備的 遭受破壞，必須立即處理或更換，嚴禁繼續使用。

15、《煤礦安全01manbetx 》要求防爆電氣設備入井前應檢查其 、 、 及 檢查合格並簽發合格證後，方準入井。

16、防爆開關消弧片數量應符合380伏不少於 片，660伏不少於 片。

17、螺母緊固後，螺栓螺紋應露出螺母 個螺距，不得在螺母下麵加多餘墊圈減少螺栓伸出長度。

18、隔爆型電氣設備不傳爆的三要素是指 、 、 。

19、緊固用的螺栓、螺母、墊圈等應齊全 、 。

20、低壓隔爆開關進線接線嘴緊固程度螺旋線咀用 為合格，壓疊式線嘴用 為合格。

21、礦井供電中的“三專”是指 、 、 。

22、兩閉鎖是指 和 。

23、礦井檢漏繼電器的主、輔助接地極間距應大於 。

24、《煤礦安全01manbetx 》要求 KW及以上的電動機應采用真空磁力起動器。

25、《煤礦01manbetx 》要求 必須對低壓檢漏裝置的運行情況進行一次跳閘試驗。

26、煤電鑽綜合保護裝置應具備 、 、 、 、 遠距離起動和停止煤電鑽的功能。

27、煤礦井下供電應做到“三無”的內容是指 、 、 。

28、《煤礦01manbetx 》規定，電氣設備不應超過 運行。

29、《煤礦01manbetx 》規定，嚴禁井下配電變壓器 直接接地，嚴禁由地麵中性點直接接地變壓器或發電機直接向 供電。

30、普通型攜帶式電氣測量儀表，必須在瓦斯濃度 以下的地點使用，實時 使用環境的瓦斯濃度。

31、《煤礦01manbetx 》規定，井下不得 檢修、搬遷電氣設備、電纜和電線。

32、《煤礦安全規程》規定，井下低壓饋電線上，必須裝設 裝置或有選擇性的漏電保護裝置保證 漏電的饋線線路。

33、《煤礦安全規程》規定，采煤機更換截齒和滾筒上下 米以內有人工作時，必須 、

打開采煤機 並對工作麵輸送機施行 。

34、刮板輸送機安裝刮板鏈時，連接環凸頭應向 ，豎環的焊口應向 ，連接螺栓的頭應向著 ，刮板垂直 ，刮板鏈不許有 現象。

35、掘進機工作中，發現油溫超過 或 嚴重波動應立即停機檢查。檢查或檢修時，必須將 落地，並斷開 開關和 開關。

36、盤形閘工作時，靠 刹閘，靠 鬆閘。

37、《安全生產法》規定，安全生產管理堅持 、 方針。

38、煤礦安全生產應堅持 、 、 並重原則。

39、《安全生產法》規定，從業人員有權對本單位安全生產工作存在的問題提出 、

、 。有權拒絕 和強令冒險作業。

40、從業人員在作業過程中應當嚴格遵守本單位的安全生產 和 服從管理，正確佩戴和使用 用品。

41、常用的止血方法有 、 、 、 。

42、使用局部通風機通風的掘進工作麵，不得 。因檢修停電等原因停風時，必須

、 。

43、入井人員必須戴 ，隨身攜帶 和礦燈，嚴禁攜帶煙草和 ，嚴穿化纖衣服，入井前應嚴禁 。

44、呼吸、心跳停止的傷員，應先 ，然後再 。

45、我國安全生產方針是 ， 。

46、煤炭工業安全生產必須堅持 、 、 三並重原則。

47、職工有權 違章作業， 違章指揮;工作地點出現險情時，有權立即 ，撤到 ;當險情沒有得到處理不能保證人身安全時，有權 。

48、煤礦企業必須對職工進行 。未經 ，不得 。特種作業人員必須按國家有關規定培訓合格，取得 。

49、入井人員必須戴 、隨身攜帶 和 ，嚴禁攜帶煙草和點火物品，嚴禁穿 ，入井前 。

50、礦井氣候條件的三要素是： 、 、 。

51、《刑法》第134條規定，重大責任02manbetx.com 罪是指工廠、礦山、林場、建築企業或者其他企業、事業單位的職工由於不服管理、違反 或者強令工人 因而發生重大傷亡02manbetx.com 或造成嚴重後果的，處 年以下有期徒刑或拘役;情節特別惡劣的，處 年以上年以下有期徒刑。

52、《規程》第100條規定：采掘工作麵的進風流中，氧濃度不低於 ，二氧化碳不超過 。

53、壓入式局部通風機和啟動裝置，必須安裝在進風巷中，距回風口不得小於 米，全風壓供給該處的風量，必須 局部通風機的吸入風量。

54、井下風門按用途分為 、 、 三種。

55、在處理瞎炮時，在距離瞎炮至少 處另打同瞎炮眼平行的新炮眼，重新裝藥放炮。

56、井下常用的滅火方法可分為 、 、 三大類。

57、用水直接滅火時，人員應先從火源， 逐漸向火源 噴射水流。

58、井下創傷急救中常用的止血方法有： 、 、 。

59、根據傷員的不同情況，搶救暫時停止呼吸的傷員，實施工人呼吸，主要有以下三種

方法： 、 、 。

60、過濾式自救器適用於空氣中氧氣濃度不低於 %、一氧化碳濃度不高於 %、不含有其他有毒有害氣體的環境中。隔離式自救器是靠 受外界限製的一種自救裝置。

61、形成礦井火災的三要素 、 、 。

62、煤塵爆炸必須同時具備以下三個條件：⑴ ;⑵

;⑶ 。

63、含煤地層的瓦斯賦存狀態分 瓦斯和 瓦斯兩種，其中瓦斯是礦井中瓦斯湧出量最大的瓦斯來源，占整個礦井瓦斯湧出量的 。

64、礦井瓦斯湧出的形式有 和 兩種。

65、瓦斯爆炸界限一般是 ，當井下空氣有爆炸性煤塵存在時，其瓦斯爆炸的下限 。

66、由於瓦斯存在 ，《規程》規定使用煤礦許用毫秒延期電雷管時，最後一段的延遲時間不得超過 。

67、采區回風巷、采掘工作麵回風流中的瓦斯濃工超過1%時，必須 、

、 、 。

68、采掘工作麵及其他作業地點風流中電動機或其開關安設地點附近20米以內風流中，瓦斯濃度達到1.5%時，必須 、 、 、

。

69、采掘工作麵爆破地點附近 米以內風流中瓦斯濃度達到1%時 。

70、礦井必須建立 、 和其它有害氣體檢查製度。

71、采掘工作麵的瓦斯濃度檢查次數，低瓦斯礦井每班至少檢查 ;高瓦斯礦井每班至少檢查 ;有煤與瓦斯突出危險的采掘工作麵，有瓦斯噴出危險的采掘工作麵和瓦斯湧出較大，變化異常的采掘工作麵，必須有 ，並安設 。

二、選擇題

1、井下人體觸電電流極限安全值為( )。

A、30mA B、50mA C、100mA

2、井下電氣設備額定電壓等級低壓不應超過( )。

A、1140V B、660V C、380V

3、井下巷道中同一側敷設高低壓電纜間距應大於( )。

A、0.1m B、0.05m C、0.01m

4、井下660伏電網檢漏繼電器的跳閘值為( )。

A、3.5KΩ B、11KΩ C、20KΩ

5、礦井井下供電三大保護的內容( )。

A、斷相保護 B、過流保護 C、漏電保護 D、過電壓保護 E、接地保護

6、電纜護套穿入進線嘴的長度為( )。

A、2—5mm B、5—15mm C、15—20mm

7、隔爆型電氣設備密封圈內徑與電纜外徑差應小於( )。

A、1mm B、2mm C、3mm

8、隔爆型電氣設備密封圈接合麵表麵粗糙度不大於( )。

A、6.3 B、3.2 C、1.6

9、《煤礦安全規程》要求井下接地網上任意一點接地電阻值不應超過( )。

A、1Ω B、2Ω C、3Ω

10、井下660伏電網最低絕緣電阻值不小於( )。

A、15KΩ B、30KΩ C、60 KΩ、

11、在立井井筒內電纜懸掛點的間距不得超過( )。

A、3米 B、6米 C、9米

12、電纜同風筒等易燃物，應分掛在巷道兩側，否則應保持( )以上的距離。

A、0.1m B、0.2m C、0.3m

13、井下遠距離控製電壓不應超過( )。

A、220V B、127V C、36V

14、同一部位的螺栓、螺母( )應一致。

A、長度 B、規格 C、大小

15、使用中的防爆電氣設備的防爆性能應( )一次。

A、每月 B、每周 C、每次

16、掘進機作業時，內噴霧水壓力不小於( )Mpa。

A、1.5 B、2 C、3

17、回柱絞車前端支柱向前傾斜與水平方向夾角為( )。

A、75º B、85º C、90º

18、SSJ110/2×100型帶式輸送機為( )式帶式輸送機。

A、固定 B、可伸縮 C、強力

19、工作麵回巷屬於( )巷道。

A、開拓 B、準備、 C、回風

20、懸浮在礦井空氣中粉塵叫( )。

A 、浮塵埃 B、落塵 C、煤塵

21、采掘工作麵風流中瓦斯濃度達到( )時必須停止用電鑽打眼。

A、2% B、1.5% C、1%

22、采掘工作麵及其他作業地點風流中，電動機或其開關安設地點附近20m以內風流中的瓦斯濃度達到( )時，必須停止工作，切斷電源，撤出人員，進行處理。

A、0.5% B、1% C、1.5%

23、下麵這些氣體中，其中有毒的氣體是( )。

A、氧氣 B、一氧化碳 C、氮氣

24、采掘工作麵內因瓦斯濃度超過規定被切斷電源的電氣設備，必須在瓦斯濃度降到( )以下時方可通電開動。

A、0.5% B、1% C、1.5%

25、在生產範圍內提出的，是以安全與產量、效率、成本、利潤等各項經濟技術指標相對比時，必須把( )放在第一的位置：

A、安全 B、質量 C、利潤

26、在02manbetx.com 02manbetx.com 預防與處理的關係上應以( )。

A、預防為主; B、處理為主; C、預防處理並行。

27、采掘工作麵的煤巷和半煤岩巷的最低允許風速應為( )。

A、0.15m/s B、0.25m/s C、1.0m/s

28、礦井需要的風量按井下同時工作的最多人數計算，每人每分鍾供給風量不得小於( )。

A、8m3 B、4m3 C、10m3

29、嚴禁使用( )台以上的局部通風機同時向1個掘進工作麵供風。

A、3(含3台) B、2 C、l

30、巷道中出現煤、汽油味、鬆節油和焦油等異常氣味，表明風流上方存在( )隱患。

A、巷道冒落 B、煤炭自燃 C、瓦斯突出

31、因故停風的掘進工作麵，在沒有恢複通風前必須采取( )安全措施。

A、切斷電源，並向礦調度室報告;

B、揭示警標，禁止人員進入;

C、切斷電源、設置柵欄，揭示警標、禁止人口員進入，並向礦調度室報告。

32、從防塵角度考慮，較為適宜的排塵風速應為( )。

A、1.0～1.4m/s B、1.6～2m/s C、1.4—2.0m/s

33、井下爆破炮眼深度超過1米時，封泥長度不得小於( )。

A、0.3米 B、0.5米 C、1.0米

34、掘進工作麵或其他地點發現有透水預兆時，必須( )。

A、停止作業，迅速撤退，報告礦調度;

B、采取措施，報告礦調度;

C、停止作業，采取措施，報告礦調度。

35、在向老空區打鑽探水時，預計可能有瓦斯或其他有害氣體湧出時，必須有( )在現場值班，檢查空氣成分。

A、班組長或瓦斯檢查工;

B、瓦斯檢查工或救護隊員：

C、班組長或救護隊員。

36、在瓦斯煤塵爆炸危險的煤層中，使用煤礦許用毫秒電雷管時，最後一段的延期時間不得超過( )。

A、150ms B、140ms C、130ms

37、瓦斯監測要優先選用( )型電器設備。

A、礦用防爆型 B、礦用一般型 C、木質安全型

38、過濾式自救器主要用於井下發生火災或瓦斯煤塵爆炸時，防止( )中毒的呼吸裝置。

A、二氧化碳 B、一氧化碳 C、二氧化硫

39、對發現02manbetx.com 預兆或險情，不采取防止事故措施，又不及時報告，應( )責任。

A、追究領導 B、追究工人 C、追究當事人或事故肇事者

40、爆破地點附近( )以內風流中瓦斯濃度達到1%時，嚴禁爆破。

A、10米 B、15米 C、20米

41、采掘工作麵及其他作業地點風流中，電動機或其開安設地點附近20米以內風流中瓦斯濃度為( )，必須停止運轉，切斷電源，撤離人員，進行處理。

A、達到1% B、達到1.5% C、越過1%

42、瓦斯超限就是( )

A、通風不良 B、湧出量大 C、事故

43、采掘工作麵及其他巷道內體積大於0.5m3處的空間內積聚的瓦斯濃度( )，附近20米內必須停止工作，切斷電源，進行處理。

A、達到2% B、超過2% C、達到3%

44、用光學瓦斯檢測儀在火區、密閉區等嚴重缺氧地點進行瓦斯濃度測定時，測定結果比實際濃度( )。

A、偏小的多 B、偏大的多 C、基本相等

45、抽放瓦斯的礦井中，采用幹式抽放設備時，抽放瓦斯濃度不得低於( )

A、20% B、25% C、30%

46、開采有瓦斯噴出或有煤與瓦斯突出危險的煤層時，嚴禁任何2個工作麵之間。( )

A、串聯通風 B、分區通風 C、獨立通風

47、開采有煤與瓦斯突出危險的煤層，嚴禁使用( )落煤。

A、放炮 B、手鎬 C、風鎬

48、嚴禁在停風或在瓦斯超限區域內( )

A、放炮 B、回收 C、作業

49、抽放采空區瓦斯時，采取控製抽放負壓措施的主要目的是( )。

A、防止采空區自燃著火;

B、防止大量瓦斯湧出;

C、控製瓦斯抽放質量。

50、專用排瓦斯巷內風速不得低於( )

A、0.25m/s B、0.5 m/s C、0.75 m/s

51、專用排瓦斯巷內不得進行生產作業和設置電氣設備;進行巷道維修工作時，瓦斯濃度必須低於( )。

A、1% B、1.5% C、2%

52、井下停風地點柵欄處風流中的瓦斯濃度每天至少檢查( )

A、1次 B、2次 C、3次

53、高瓦斯礦井、煤與瓦斯突出礦井，必須裝備( )

A、三專裝置 B、兩閉鎖裝置 C、礦井安全監控係統

54、高瓦斯礦井煤巷掘進工作麵應安設( )

A、隔爆設施 B、瓦斯探頭 C、局部通風機

三、簡答題

1、電氣間隙。

2、爬電距離。

3、風電閉鎖。

4、瓦斯電閉鎖。

5、過流。

6、短路。

7、隔爆型電氣設備。

8、保護接地。

9、過載。

10、本質安全型電氣設備。

11、漏電閉鎖。

12、液力偶合器噴油著火的主要原因是什麼?

13、采煤機液壓係統中設置了哪些保護?

14、局部瓦斯積聚。

15、外因火災?

16、井下透水的預兆?

17、瓦斯爆炸的條件

18、煤塵爆炸的條件

四、判斷

1、接地電阻值越小，流經人體電流越小。( )

2、接地電阻與人體電阻組成關聯電路。( )

3、隔爆型電氣設備主要是控製隔麵間隙實現防爆的。( )

4、防爆電設備的入井合格證是由區隊領導簽發。( )

5、防爆電氣設就是隔爆型電氣設備。( )

6、電纜應有保護接地。( )

7、電氣設備運行時端電壓不應低於額定電壓的95%。( )

8、橡套電纜芯線彎曲半徑不小於電纜外徑3倍。( )

9、井下低壓電網短路故障有兩相、三相和單相短路。( )

10、隔爆接合麵不得有鏽蝕及油漆，應塗防鏽漆油或磷化處理。( )

11、井下電氣設應垂直安裝、傾角不超過15°。( )

12、使用兆歐表時，手把應以120～150轉速搖動。( )

13、每天使用前，必須對煤電鑽綜合保護裝置進行一次跳閘試驗。( )

14、人體觸電的主要因素是通過人體的電流大小和通過電流時間的長短。( )

15、采煤工作麵刮板輸送機，必須沿刮板輸送機安設能發出停車或開動的信號裝置，發出信號的間距不得超過15米。( )

16、盤形閘鬆閘後的間隙不大於2.5m，其空動時間為0.5s。( )

17、掘進工作迎頭瓦斯發生燃燒，要立即停止局扇運轉。( )

18、發生火災後，在無法撲滅的情況下，說明有煤炭自燃的現象。( )

19、在井下，當聞到臭雞蛋氣味時，說明有煤炭自燃現象。( )

20、煤企業必須對職工進行安全培訓，未經安全培訓的不得上崗作業。( )

21、安全為了生產，生產必須安全，安全與生產是相輔相成的辯證統一的關係。( )

22、使用局部通風機的掘進工作麵，除交接時間外，其他時間一律不準停風。( )。

23、井下爆破時產生的有害氣體主要有二氧化氮、一氧化碳、二氧化硫和二氧化碳等。

( )

24、礦井空氣中的有害氣體主要有沼氣、一氧化碳、二氧化碳等，其中湧出量較大，能夠造成礦井重大災害的氣體是一氧化碳。( )

25、在冬季，經領導批準，井下個別硐室可采用煤炮取暖，但不準使用電爐。( )

26、風粒徑小於5um的煤塵都能參與爆炸，但爆炸的主體是1mm以下的塵粒。( )

27、礦井中的沉積煤塵是引起和擴大爆炸事故的重大隱患，危險性最大。( )

28、經檢查瓦斯濃度超過《規程》有關條文規定時，測氣員隻能建議現場人員停止工作。

( )

29、開采突出煤層或石門揭穿煤層時，每個采掘工作麵的兼職瓦檢工，應該巡回檢查瓦斯。( )

30、瓦斯和煤塵同時在時，瓦斯濃度越高，煤塵爆炸的下限越低。( )

31、發生瓦斯積聚時，必須及時上報礦調度室。( )

32、發生瓦斯超限時，必須立即停止工作，查明原因，及時排除。( )

33、煤層突出危險性隨著開采強度的增大而增大。( )

34、煤層內有地質構造的地點，容易發生突出。( )

35、擋風牆外的瓦斯濃度每天至少檢查1次。( )

36、井下溫度越高，瓦斯爆炸的範圍越大。( )

37、礦塵中對人體危害最大的成分是遊離二氧化矽含量。( )

38、形成礦井火災的基本要素是火源，煤炭和溫度。( )

39、井下電纜應用吊鉤(卡)懸掛，橡套電纜可以用綱絲懸掛。( )

40、礦井的通風方式有抽出式、壓入式、抽壓聯合式。( )

41、煤(岩)層的產狀就是指煤(岩)層的走向、傾向、傾角，( )

42、引起圍岩位移的力和圍岩體中變化後的應力叫礦山壓力。( )

43、衝擊地壓就是井下煤岩體突然的爆炸式的破壞。( )

五、問答題：

1、保護接地的作用是什麼?

2、操作井下電氣設備必須遵守哪些規定?

3、隔爆接麵的缺陷或機械傷痕經修理應達到什麼標準才算合格?

4、為什麼要計算煤礦井下低壓電網短路短路電流值?

5試述分散性漏電的尋找方法?

6、漏電保護裝置的作用有哪些?

7、井下電氣設常見的失爆現象有哪些?

8、怎樣防止井下低壓電網的觸電事故?

9、屏蔽電纜的構造有和特點?作用是什麼?

10、煤礦對供電有哪些基本要求?電力用戶如何分類?

11、如何防止膠帶輸送機著火事故?

12、用水直接滅火時，應注意哪些事項?

13、觸電急救的注意事項有哪些?

14、礦工遇險時的行動原則主要有哪些?

參考答案：

一、填空：

1、鐵絲;2、3;3、負荷;4、鋁包、鋁芯;5、包紮、帶電;6、1/2、20;7齒形、線鼻子;8、監測接地;9、煤、矸、材料;10、鎧裝、橡套、塑料;11、2、外麵;12、壓平、不鬆動;13、Ex、d、e、I;14、防爆性能;15、產品合格證、防爆合格證、煤礦礦用產品安全標誌、安全性能;16、8、11;17、1-3;18、長度、間隙粗糙度;19、凝緊、無鏽蝕;20、手凝緊、手晃不動;21、專用變壓器、專用開關、專用線路;22、風電閉鎖、瓦斯電閉鎖;23、5米;24、40;25、每天;26、檢漏、漏電閉鎖、短路、過負荷、端相;27、無爪子、無明接頭、無尾巴;28、額定值;29、中性點、井下;30、1%監測;31、帶電;32、檢漏保護、自動切斷;33、3、護幫護頂、切斷電源、隔離開關和離合器、閉鎖;34、上、上、運行方向、槽幫、擰麻花;35、70°、液壓係統、切割頭、電源、磁力起動器隔離;36、彈簧彈力、油壓;37、安全第一、預防為主;38、管理、裝備、培訓;39、檢舉、批評、控告、違章指揮;40、規章製度、01manbetx 、勞動保護;41、指壓法、止血帶法、加墊屈肢法、加壓包紮法;42、停風、撤出人員、切斷電源;43、安全帽、自救器、火柴、喝酒;44、複蘇、搬運;45、安全第一、預防為主;46、管理、裝備、培訓;47、製止、拒絕、停止作業、安全地點、拒絕作業;48、安全培訓、安全培訓、上崗作業、操作資格證書;49、安全帽、自救器、礦燈、化纖衣服、嚴禁喝酒50、溫度、濕度、風速;517、規章製度、違章冒險作業、3、3、7;52、 20%、0.5%;53、10、大於;54、遮擋風門、調節風門、反風門;55、0.3米;56、直接滅火法、隔絕滅火法、聯合滅火法;57、外圍、中心;58、指壓止血法、繃帶加壓止血法、止血帶止血法、加墊屈肢止血法;59、口對口吹氣法、俯臥壓背法、仰臥壓胸法;60、18、1.5、化學生氧反應產生氧氣;61、可燃物、熱源、空氣;62、煤塵本身具有爆炸性、煤塵呈浮狀態、並達到一定濃度、有足夠點燃煤塵的熱源;63、遊離狀態、吸附狀態、吸附、70～80%;64、普通湧出、特殊湧出;65、5～16%、下降;66、感應期、130ms;67、停止工作、撒出人員、采取措施、進行處理;68、停止工作、切斷電源、撒出人員、進行處理;69、20米嚴禁爆破;70、瓦斯、二氧化碳;71、2次、3次、專人經常檢查、甲烷斷電儀

二、選擇：

1、A;2、A;3、A;4、B;5、B;C;E;6、B;7、A;8、A;9、B;10、B;11、B;12、C;13、C;14、B;15、A;16、C;17、A;18、B;19、C;20、A;21、C;22、C;23、B;24、B;25、A;26、A;27、B;28、B;29、A;30、B;31、C;32、B;33、B;34、C;35、B;36、C;37、C;38、B;39、C;40、C;41、B;42、C;43、A;44、B;45、B;46、A;47、C;48、C;49、A;50、B;51、B;52、A;53、C;54、A

三、簡答：

1、指兩個裸露導體之間的最短空間距離。

2、不同電位兩個導體之間沿絕緣材料表麵的最短距離。

3、指局部通風機停轉時能立即切斷該巷道中的一切電源，並且在局部通風機未開動前也不能接通該巷道的一切電源。

4、指當瓦斯監測儀探測到瓦斯超過規定值時，具有可自動停掉動力電源，並隻有瓦降到規定值以下方可恢複送電。

5、凡是超過電氣設備額定電流的電流值。

6、電源未經負載直接連接。

7、具有隔爆外殼的電氣設備，隔爆外殼具有耐爆和不傳爆的特點。

8、將電氣設備正常時不帶電的，但可能帶有危險電壓金屬外殼，構架等與埋設在地下的接地極用金屬連接起來。

9、超過了電氣設備的額定電流，同時超過允許過載時間。

10、具有本質安全電路的電氣設備。

11、指在開關合閘之前對電網的絕緣進行監測，如果電網的對地絕緣電阻低於規定的漏電閉鎖動電阻值，則使開關不能合閘。

12、主要原因是輸送機過載，試驗可燃性傳遞介質和使用不合格的易熔合塞三種情況同時出現而引起的。

13、采煤機在液壓係統方麵設置了功率超載保護、壓力過載保護、背壓失壓保護、主油泵排量起動保護，停機油馬達倒吸保護等。

14、是指瓦斯濃度達到2%，體積在0.5立方米以上的現象。

15、指由於外來的熱引起的火災。

16、有掛紅、掛漢、空氣變冷、出現霧氣、水叫、頂板來壓，底鼓、裂隙出滲水，水色發渾或有臭味等異狀。

17、(1)瓦斯濃度在5～16%之間;(2)點燃溫度650℃～750℃以上;(3)氧氣濃度12%以上。

18、(1)煤塵本身具有爆炸性;(2)煤塵濃度在45～2000g/m3之間;(3)引爆溫度610℃～1050℃以上氧氣濃度大於18%。

四、判斷：

1、√;2、√;3、×;4、×;5、×;6、√;7、√;8、×;9、×;10、√;11、√;12、√;13、×;14、√;15、×;16、×;17、×;18、×;19、×;20、√;21、√;22、×;23、√;24、×;25、×;26、×;27、√;28、×;29、×;30、√;31、√;32、√;33、×;34、√;35、×;36、√;37、√;38、×;39、×;40、×;41、√;42、×;43、√

五、問答：

1、(1)減少人身觸電電流;(2)防止設備外殼帶電時，對地泄漏電流產的點火華引起礦井有害氣體的燃燒和爆炸。

2、(1)非專職或值班電氣人員，不得擅自操作電氣設備;(2)操作高壓電氣設備回路時，操作人員必須戴絕緣手套，並必須穿電工絕緣靴或站在絕緣台上;(3)127伏手持式電氣設備的操作手柄和工作麵必須接觸的部分應以良好的絕緣。

3、(1)隔爆麵上對局部出現砂眼直徑不大於1mm深度不大於2mm的砂眼在40、25、15mm寬的隔爆麵上每1平方立米不得超過5個，10mm寬的隔爆麵上每1平方立米不得超過2個;(2)產生的機械傷痕，寬度與深度不大於0.5mm，其長度應保證剩餘無傷隔爆麵有效長度不小於規定長度2/3，傷痕兩邊的突起應磨平。

4、(1)按照計算出的最大三相短路電流值選擇開關的遮斷容量;(2)按照計算出的最小兩相短路電流值整定開關的靈敏度。

5、由於電網絕緣水平降低，尚未發生一相接地時，繼電器動作跳閘，可以采取拉開全部分路開關，再將各分路開關分別逐個合閘的方法，並觀察繼電器的歐姆表指數變化情況，確定是哪一支線路的絕緣水平最低，然後再用搖表搖測，檢查到某設備或電纜絕緣水平太低時，檢查到某設備或電纜絕緣水平太低時，則應更換。

6、(1)連續監視電網絕緣狀態;(2)當電網對地絕緣電阻降到危險程度，人儲擊帶電體或電網一相接地時，饋電開關自動切斷電源;(3)可以補償人體觸電和電網一相接地時的容性電流。

7、(1)外殼有裂紋、開焊嚴重變形;(2)五防爆合格證;(3)機械聯鎖不合格;(4)缺螺栓、彈簧墊圈或螺母、螺栓鬆動滑扣;(5)密封圈不合格;(6)空閑接線咀未封堵或封堵不合格;(7)螺母式或壓盤式進線咀未擰緊;(8)隔爆麵參數不合格，有鏽跡及嚴重傷痕。

8、(1)不準任甩掉漏電保護裝置;(2)不帶電作業;(3)維護好接地保護裝置;(4)嚴格遵守停送電製度;(5)嚴格遵守其他各項安全用電作業製度。

9、屏蔽電流主芯線的每相橡膠絕外層加包一層半導體屏蔽層、接地芯線五橡膠絕緣層、直接包一層屏蔽層，過渡電阻為3KΩ，和漏電繼電器配合能避免供電線路發生兩相或三相短路故障。

10、煤礦對供電的基本要求有：(1)供電可靠即要求供電不中斷;(2)供電安全;(3)有良好的供電質量，頻率、電壓穩定;(4)有足夠的供電能力，滿足煤礦大型設備的需要;(5)供電經濟供電係統投資少，運行維護或成本低。電力用戶共分三類，第一類用戶，停電會造成人身傷亡和重要設備損壞;第二類用戶停電會造成減產和較大經濟損失;第三類用戶停電對產生沒有直接影響。

11、(1)要用阻燃輸送帶;(2)防止輸送帶出現打滑現象;(3)液力偶合器必須使難燃液，必須使用合格的易熔合金保護塞;(4)必須嚴格按《規程》的規定在膠帶輸送機進行氣焊、電焊、噴燈焊作業;(5)及時更換不能轉的托輥;(6)設置保護裝置，如防滑保護，防炮偏保護等。

12、(1)應先從火源外圍逐漸向火源中噴射水流;(2)有足夠的水量，防止形成爆炸氣體;(3)用水撲滅電氣設備火災時，首先要切斷電源，不能用水撲滅油類火災;(4)應保持正常通風，並注意該地點的瓦斯，一氧化碳及風流的變化。

13、(1)迅速使觸電者脫離電源，最妥善的辦法是立即切斷電源，如果來不及時用幹木棍、竹木杆等絕緣物將撥開或挑開，使觸電者脫離電源;(2)在觸電者未脫離電源前，切不可用手直接去觸電者，也不可用鐵器砍斷電線;(3)觸電者脫離電源後，如心跳、呼吸不規則或停止，則應立即施行口對口人工呼吸和胸外心髒擠壓，不可輕易停止;(4)不可向觸電潑冷水和壓木板。

14、首先正確判斷災情的性質和嚴重程度以及現有條件，在保證安全的前提下，采取積極有效的方法和措施，及時投入現場搶救，將事故消滅在初始階段或控製在最小範圍，並立即向礦調度室報告，當現場不具備事故搶救的條件或可能危及人員的安全時，應戴好自救器，迅速撤離災區直至沿礦工的避災路線從安全出口撤至地麵，若中途受阻立即找安全地點暫時躲避，發出求救信號等待救援。

礦井維修電工試題二

一、填空題：

1、變壓器空載電流的(有功分量)很小，而(無功分量)較大，所以變壓器空載時，其功率因數(很低)，並且是(感性)的。

2、做變壓器空載試驗時，為了便於選擇儀表和設備以及保證試驗安全，一般都在(低壓)側接儀表和電源，而使(高壓)側開路。

3、鐵心性能試驗的主要內容是測試(空載電流)(空載損耗)。

4、三相異步電動機的安全繞組，若采用單層繞組，則總線圈數等於(總槽數一半)，若采用雙層疊繞組，則總線線圈數等於(總槽數)，而每極每相含有 Z1/ ( 2Pm) 個線圈。

5、變壓器在運行中，其總損耗是隨負載的變化而變化的，其中(鐵耗)是不變的，而(銅耗)是變化。

6、隨著負載的變化，變壓器的效率也在發生變化。當(可變損耗)等於(不變損耗)時，其效率將最高。

7、電焊變壓器必須有較高的(電抗)，而且可以(調節) ，其外特性應是(陡降)的。

8、絕緣處理工藝主要包括(預烘 、浸漆和幹燥) 三個過程。

9、異步電動機做耐壓試驗時，當電壓升到(半值)後，應逐漸升至全值，一般不少於(10 秒)，以免受衝擊電壓的影響，然後保持(1)分鍾，再降至(半值)以下切斷電源。

10 、交流控製電機可分為(伺服電機、測速發電機和自整角機)三大類。

11 、觸點的電磨損是由觸點間(電弧)或(電火花)的高溫使觸點金屬氣化和蒸汽造成的，機械磨損是由於觸點接觸麵(撞擊)造成的。

12 、交流接觸器的柵片滅弧原理是由於觸點上方的鐵質柵片(磁阻很小)，電弧上部磁通大都進入(柵片)，使電弧周圍空氣中的磁場分布形成(上疏下密)，將電弧拉入滅弧柵。電弧被柵片分割成若幹短弧，使起弧電壓( 高於)電源電壓並產(陰極)效應，柵片又大量吸收電弧的(熱量)，所以電弧被熄滅。

13 、觸點壓力有(終壓力) 和(初壓力)之分。觸點的終壓力主要取決於觸點的(材料)與導體的允許(溫升) 以及電機(穩定性)，觸點被壓力對於交流接觸器一般按終壓力的(65%~90%)調整，直流接觸器按終壓力的(60%~80%)調整。

14 、電磁式斷電器的釋放電壓(電流)值，取決於銜鐵時的(吸上後最終間隙)其(彈簧壓力)。

15 、三相繞組轉子異步電動機用頻敏變阻器起動，起動過程是其等效電阻的變化是從(大)變(小)，其電流變化是從(小)變到(大)。

16 、同步電動機的起動方法有(輔助電動機)起動法，(調頻)起動法，(異步)起動法。最常用的是(異步)起動性。

17 、自耦變壓器具有多個(抽頭)，以獲得不同(變比)。籠型電動機采用自耦變壓器起動，其起動電流和起動轉矩均按變比的(平方)倍降低。此種方法適用容量(較大) 的能正常工作並接成( Y)形而不接(Y)-(Δ)起動的籠型電動機。

18 、繞線轉子異步電動機應頻敏變阻器起動。若剛起動時起動轉矩過大，有機械(衝擊)，但起動完畢後穩定轉速又過低，短接時衝擊電流較大，這時可在上下鐵心之間(增加)氣隙。

19 、橋式起重機下放重物時，電動機產生的電磁轉矩和重物力矩方向(相反) ，當電動機串入電阻越多時，重物下降速度(越快) 。

20 、功率表的量程包括(電流、電壓和功率) 三種。

21 、為使磁電子測量機械能測量較大的電壓，一般需在測量機構的線路中(串接電阻)。所測電壓越大(串接電阻阻值越大) 。

22 、磁電子儀表隻能用來測量(直流電) ，且使用時要注意通電。如想用其測量(極性)，必須配上整流器組(交流電)子儀表。

23 、常見負反饋的四種組態是(電壓並聯 、電壓串聯、電流串聯和電流並聯)。

24 、當加到二級管上的反向電壓增大到一定數值時，反向電流會突然增大，該反向電壓值被稱為(反向擊穿電壓)，此現象被叫做( 反向擊穿)現象。

25 、為使晶閘管能夠可靠地觸發，要求觸發脈衝具有一定的( 幅度)和(寬度)，尤其是帶感性負載時，脈衝具有一定有(寬度)更為重要。

26 、從變壓器的下部截門補油會使變壓器底(髒物)衝入繞組內，影響變壓器的(絕緣)和(散熱)。

27 、判斷導線接頭發熱的方法通常有(示溫蠟片監視、用測溫儀監視、色漆變化現象)。

28 、在電氣設備上工作，保證安全的技術措施是(停電、驗電 、裝設接地線、放電、懸掛停電警示牌及設置臨時遮欄、工作完恢複送電)。

29 、將電壓互感器停電時，應先斷開(有關保護自動裝置)後斷開(電壓互感器)。

31 、零序電壓在接地故障點(最大)，故障點距保護安裝處越近，該處的零序電壓(越大)。

32 、瓦斯繼電器裝在變壓器(油箱)和(油枕)之間的聯接管道中。

33 、時間繼電器的作用是(延時) ，中間繼電器的作用是(中轉)和(放大)，信號繼電器的作用是(動作指示)，在繼電保護裝置中，它們都采用( 電磁)式結構。

34 、電壓繼電器有(過電壓)和(欠電壓) 兩種。一般都采用(電磁)式，與電流繼電器不同之處在於，電壓繼電器的(線圈匝數多)且(線徑小)。

35 、變壓器的故障可分為(內部故障和外部故障)兩種 。

二、選擇題

1、直流電動機如要實現反轉，需要對調電櫃電源的極性，其勵磁電源的極性( A )。

A、保持不變 B、同時對調 C、變與不變均可

2、在( C )中，由於電樞電源很小，換向較容易，同時都不設換向極。

A、串勵直流電機 B、直流測速電機

C、直流同服電機 D、交磁電機擴大機

3、變壓器繞組若采用交疊式放置，為了絕緣方便，一般在靠近上下磁軛的位置安放( A )。

A、低壓繞組 B、高壓繞組 C、中壓繞組

4、修理變壓器時，若保持額定電壓不變，而一次繞組匝數比原來少了一些，則變壓器的空載電流與原來相比( A )。

A、減少一些 B、增大一些 C、小於

5、三相異步電動機，若要穩定運行，則轉差率應( C )臨界轉差率。

A、大於 B、等於 C 、小於

6、一台三相異步電動機，其銘牌上標明額定電壓為 660/1140 V，其接法應是( B )。

A、Y / △ B、△ / Y C、△ / △ D、Y / Y

7、電動力滅弧，當電流較小時，電動力(A)。考慮定有兩個斷口，一般適用( C )做滅弧裝置。

A、很小 B、很大 C、交流接觸器 D、直流接觸器

8、容量較小的交流接觸器采用( B )裝置，容量較大的采用( A )裝置。

A、柵片滅弧 B、雙斷口觸點滅弧 C、電動力滅弧

9、橋式起重機主鉤電動機下放空鉤時，電動機工作在( B )狀態。

A、正轉電動 B、反轉電動 C、側轉反接

10 、在三相繞線轉子異步電動機的各個起動過程中，頻敏變阻器的等效阻抗變化趨勢是( B )。

A、由小變大 B、由大變小 C、恒定不變

11 、在勻強磁場中，通電線圈承受電磁轉矩最小的位置，在線圈平麵與磁力線夾角等於( B )處。

A、 0 ℃ B、 90 ℃ C、 45 ℃

12 、在純電容電路中，已知電壓的最大值為U m ：電流最大值多I m ，則電路的無功功率為( C )。

A、 UmIm B、 UmIm/ √ 2 C、 UmIm/2

13 、通態平均電壓值是衡量晶閘管質量好壞的指標之一，其值( A )。

A、越大越好 B、越小越好 C、適中為好

14 、高壓電動機常采用( C )保護裝置作過負荷的保護，常采用( A )保護裝置作相同短路保護。

A、電流速斷 B、定時限過電流 C、反時限過電流 D、熱過載

15 、真空斷路器的觸點常采取( D )。

A、橋式觸頭 B、指形觸頭 C、辮形觸頭

D、對接式觸頭 E、滾動式觸頭

16 、高壓絕緣棒應( C )進行一次耐壓試驗，高壓驗電器應( B )進行一次耐壓試驗。

A、3個月 B、6個月 C、一年 D、三年

17 、三相異步電動機采用Y-△減壓起動時，其起動電流是全壓起動電流的( A )。

A、 1/3 B、 1/ C、 1/ √ 2 D、倍數不能確定

18 、過電流和過電壓繼電器的返回係數總是( C )，返回子數越接近於1，則說明繼電器( D )。

A、大於1 B、等於1 C、小於1 D、靈敏度高

E、靈敏度適中 F、靈敏度低 G、可能產生誤動作

19 、感應式電流繼電器的電磁元件的動作電流可通過調節( C )的大小來調整，( C )越大則動作電流( D )。

A、線圈抽頭 B、彈簧拉力 C、氣隙 D、越大 E、越小

20 、提高電磁式繼電器返回係數的方法可采用( A )。

A、增加銜鐵吸合的氣隙 B、減小銜鐵吸合的氣隙

C、減小反作用彈簧的剛度

三、判斷題

1、變壓器溫度的測量主要是通過對其油溫的測量來實現的。如果發現油溫較平時相同負載和相同條件下高出 10 ℃時，應考慮變壓器內發生了故障。(√)

2、在交流電機的三相相同繞組中，通以三相相等電流，可以形成圓形旋轉磁場。(×)

3、三相異步電動機定子極數越多，則轉速越高，反之則越低。(×)

4、電壓變化率是變壓器的主要性能指標之一，對於電力變壓器，由於一、二次繞組的電阻和漏抗都很小，因此額定負載時，電壓變化率約為 4%~6% 。(√)

5、三相異步電動機，無論怎樣使用，其轉差率都在 0~1 之間。(×)

6、為了提高三相異步電動機的起動轉矩，可使電源電壓高於額定電壓，從而獲得較好的起動性能。(×)

7、接觸器的銀和合金觸點在分斷電弧時生成黑色的氧化膜電阻，會造成觸點接觸不良，因此必須銼掉。(×)

8、單相電磁鐵心上裝有短路環，以防鐵心振動，那麼三相電磁鐵心上一定也有短路環。(×)

9、在感性負載兩端並聯適當的電容器後，可使通過感性負載的電流量減小，使電路的功率因數得到改善。(×)

10 、用示波器測量電信號時，被測信號必須通過專用探頭引入示波器，不用探頭就不能測量。(×)

11 、電橋的靈敏度隻取決於所用檢流計的靈敏度，而與其它因素無關。(×)

12 、兩個電感線圈串聯使用時，電感量大的線圈其兩端的壓降也大，這一規律同樣適用於電容串聯電路和電阻串聯電路。(×)

13 、因為自感電動勢的方向總是企圖阻止原電流的變化，所以自感電動勢的方向總是和原電流的方向相反。(×)

14 、在同一供電係統中，三相負載接成Y形和接成△形所吸收的功率是相等的。(×)

15 、穩壓二極管的穩定電流是指穩壓管工作時允許通過的最大電流。超出比值，穩壓管將損壞。(×)

16 、在邏輯電路中有正負邏輯之分，當用“1”表示高電平，“0”表示低電平，稱為正邏輯，反之稱為負邏輯。(√)

17 、二極管正向動態電阻的大小，隨流過二極管電流的變化而改變，是不固定的。(√)

18 、從空載到滿載，變壓器的磁滯損耗和渦流損耗是基本上不變的。(√)

19 、雙速三相異步電動機調速時，將定子繞組由原來的△接法改成 YY 接法，可使電動機的極對數減少一半，使轉速增加一倍。調速方法適合於拖動恒功率性質的負載。(√)

20 、變壓器的銅耗是通過空載試驗測得的，而變壓器的鐵耗是通過短路試驗測得的。(×)

21 、調速係統整流電路串入平波電抗器，使主電路整流電流連續，以防止間斷出現使晶閘管承受較大的 di/dt 而燒毀。(×)

22 、調速係統中采用電流正反饋和電壓負反饋是為了提高直流電動機硬度特性，擴大調速範圍。(√)

23 、為了限製調速係統起動時的過電流，可以采用過流繼電器或快速熔斷來保護主電路的晶閘管。(×)

24 、電流繼電器與電流互感器若采用三相三繼電器安全星形接線，當所保護線路發生任何形式的短路故障時，都能起到保護作用。(√)

25 、定時限過流保護裝置的時限一經整定便不能變動。(×)

26 、電力係統的不正常工作狀態不是故障，但不正常狀態可能會上升為故障。(√)

27.為防止並聯電容器過負荷，應裝設過負荷保護裝置。(×)

28 、直流或交流耐壓試驗，因可能使被試物品的絕緣擊穿，或雖未擊穿卻留下了隱患，故不應采用。(×)

29 、交流耐壓試驗的試驗時間一般不長，可采用衝擊合閘和快速拉閘的方法給被試物加壓或減壓。(×)

四、問答題

1、什麼叫磁場和磁感應強度?寫出磁感應強度公式

答：在磁鐵周圍的空間存在一種特殊的物質，它能表現一種力的作用，這一特殊物質叫磁場。

反映磁場強弱的物理量稱為磁感應強度(或磁通密度)，用 B 表示，在磁場中將長度為 1 、電流為 I 的直導體，放在與磁場方向垂直的某一點，當它受到的作用力為 F 時，則磁感應強度為 B=F/IL 。磁感應強度是一個向量，其方向就是該點的磁場方向，它的單位是特斯拉，簡稱“特”，用符號 T 表示，工程上一般用高斯( GS )做單位。

2、平麵銼削有哪幾種基本銼削方法?

答：平麵銼削有順向銼、交叉銼、推銼等三種基本銼削方法。

3、銼削要注意哪些事項?

答：銼削注意事項有：

( 1 )粗銼時，往往施加較大的銼削力，若銼刀從工件表麵突然滑開，會造成傷手或其它事故，所以除了保持平穩的銼削姿勢外，還就戴上防護手套。( 2 )不使用無柄或已斷裂的銼刀。銼刀柄應裝緊，否則不但無法施加銼削，而且可能因木柄脫落而刺傷手。( 3 )禁止和嘴吹工件表麵或台虎鉗上的切削，防止細削飛進眼裏，也不能用手抹掉切削。防止硬刺紮手。清除工作要用毛刷進行。( 4 )不能用手指觸摸銼削表麵，因為手指上的油汙粘上銼削麵後，會使銼刀打滑。( 5 )銼刀很脆，不能當撬棒、錐刀使用。

5、怎樣正確選用電動機?

答：( 1 )根據電源電壓、使用條件，拖動對象選擇電動機。所選用電動機的額定電壓要與電源電壓相符。( 2 )根據安裝地點和使用環境選擇電動機的型式。( 3 )根據容量、效率、轉速和功率因數選擇電動機。電動機的容量既不能過大，也不能過小。容量過大會造成在馬拉小車，不經濟，浪費電能;過小影響電動機的使用壽命、甚至帶不動負載而燒毀。電動機的轉速必須和拖動機械要求的轉速相匹配。

6、何謂電動機的效率?它與哪些因素有關?

答：電動機輸出功率 P2 與電動機輸入功率 P1 之比的百分數，叫做電動機的效率。用字母“η”表示。即：

η = ( P2/P1 )× 100%

電動機的效率與拖動的負載、電動機的轉速 、電動機的類型和電源的電壓都有關係。一般異步電動機的效率為 75%~92% ，負載小時效率低，負載大時效率高;電動機的轉速降低時，多數情況下效率是降低的;電源電壓高於或低於電動機額定電壓時，其鐵損和銅損增加(電動機在滿載情況下)，因而效率降低;大中容量的繞線式電動機和深槽式電動機效率低。

7、一台三相異步電動機的額定電壓是 380 V，當三相電源線電壓是 380 V時，定子繞組應采用哪種聯接方法?當三相電源線電壓為 660 V時，應采用哪種聯接方法?

答：當三相電源線電壓為 380V 時，定子繞組應采用三角形連接;當三相電源線電壓為 660V 時，定子繞組應采用星形連接。

8、直流電動機按勵磁方式分有幾類?各類如何接線?

答：按勵磁方式來分有：他勵、並勵、串勵、複勵四種。其接線見圖

9、直流電動機是否允許低速運行?

答：直流電動機低轉速運行將使溫升增高，但若采取措施，提高電動機的散熱功能，如 L 增加風扇工附設風機等，改善通風條件，則在不超過額定溫升的前提下，是可以長期低速運行的。

10 、直流電動機降低轉速常用哪幾種方法?

答：以並勵電動機為例，可以有以下三種：

( 1 )降低端電壓：此種方法由於存在著端電壓降低的同時又導致勵磁電流下降的弊端，所以很少采用。( 2 )增加勵磁電流：即增加磁場，但此方法又受磁飽和的限製，有一定的局限性。( 3 )在電樞回路中串聯電阻，降低電樞端電壓。此方法容易實現，所以是一種經常采用的方法。

11 、額定容量是 100 千伏安的變壓器、能否帶 100 千瓦的負載?為什麼?

答：一般情況下是不允許的，因為 100 千伏安是指視在功率，變壓器在額定負載下，其功率因數若按 0.8 考慮，則該變壓器所帶有功功率為 P=100 × 0.8=80 千瓦，如果帶 100 千瓦的負荷，會使變壓器的過負荷運行，變壓器溫度升高，加速絕緣老化，減少變壓器使用壽命。特殊情況下，變壓器短時過負荷運行，冬季不得超過額定負荷的 1/3 ，夏季不得超過 15% 。超負荷運行時間長短的限製決定於變壓器的環境溫度和超負荷的倍數。

12 、常用的時間繼電器有哪幾類?

答：常用的時間繼電器有：電動式、空氣阻尼式、晶體管式、電磁式、機械式。

13 、空氣阻尼和電動式時間繼電器主要結構怎樣?

答：空氣阻尼式時間繼電器主要由底板、空氣室、雙斷點行程開關、操作電磁鐵等幾部分組成，繼電器接點的動作由電磁機構和空氣室中的氣動機構驅動。

電動式時間繼電器由同步電動機、減速齒輪、差動齒輪、離合電磁鐵、觸頭、脫扣機構、凸輪和複位遊絲等組成。

14 、自動開關有哪些特點?常用的有幾種自動開關?

答：自動開關的特點是：動作後不需要更換元件、電流值可隨時整定，工作可靠，運行安全，斷流能力大，安裝和使用方便。

自動開關可分為：塑料外殼式自動開關(原稱裝置式自動開關)、框架式自動開關(原稱萬能式自動開關)、快速自動開關、限流式自動開關等幾種。

15 、一般室內低壓布線方式有哪些?

答：瓷夾板布線;瓷柱布線;瓷瓶布線;木槽板(塑料槽板)布線;鋼管布線;塑料管布線;另外還有鋼索布線半硬聚乙烯管布線等。

16 、防爆電機在檢修時有何特殊要求?

答：( 1 )防爆電機不得隨意拆卸;拆卸檢修時，不能用零件的防爆麵作撬棒的支點，更不允許敲打或撞擊防爆麵。( 2 )拆卸電機時，應先取下風罩、風扇，再用套管板手拆卸端蓋和軸承蓋的螺栓，然後，用圓木或銅棒沿軸向撞擊軸伸，使端蓋和機座分開，最後取下轉子。拆除零件，防爆麵應朝上擱置，並用橡皮或布襯墊蓋上，緊固螺栓，彈簧墊等注意不要丟失。( 3 )浸漆和組裝時，應將防爆麵附著的絕緣漆或髒物清洗幹淨，不得用鐵片等硬物刮劃，但可以用油石研磨不平整的地方。( 4 )若防爆麵損傷，必須用鉛錫焊料 HISnPb58-2 ，焊劑為 30% 濃度的鹽酸(對鋼製零件)或含錫 58~60% 的錫鋅焊料，焊劑為氯化銨 30% ，氯化鋅 70% ，加水 100~150% 混合溶液(對鑄鐵件)進行焊補，焊料與零件的結合要牢固，凸起部分要磨平，達到規定的光潔度。( 5 )為防止防爆麵生鏽，應在防爆麵上塗抹機油或 204-1 置換型防鏽油。

17 、繞線式異步電動機運轉時，為什麼轉子繞組不能開路?

答：因為轉子繞組開路，在轉子回路中就不能產生感應電流，也就不會產生電磁轉矩，轉子不可能轉動，所以繞線式電動機運轉時，轉子繞組不能開路。

18 、單相異步電動機分幾類?它們的基本結構怎樣?

答：單相異步電動機大體上分為三類：電容起動電動機;電容起動和電容運行電動機;罩極式電動機。

它們的基本結構和三相異步電動機相似。但一般有兩套定子繞組，一套稱為工作繞組(主繞組)，用以產生主磁場。另一套是起動繞組(輔助繞組)，用以產生起動轉矩。

19 、單相異步電動機為什麼不能自行起動，一般采用哪些方法來起動?

答：由於在單相異步電動機的定子繞組中，通以單相電流所產生的磁場為脈動磁場。它的軸線在空間上是固定不轉的，所以不能自行起動。

一般采用電容裂相及罩極公相的方法來獲得旋轉磁場，從而不能自行起動。

20 、直流電機一般有哪些繞組?

答：直流電機一般有：電樞繞組、勵磁繞組、換向極繞組、均壓繞組和補償繞組。

21 、交流電焊變壓器與普通變壓器有何區別?

答：( 1 )普通變壓器是在正常狀態下工作的，而電焊變壓器是在短路狀態下工作的。( 2 )普通變壓器負載變化時，其副連電壓變化很小，而電焊變壓器則要求在焊接時，有一定的引弧電壓( 60~75 伏)，在焊接電流增大時，輸出電壓迅速下降，當電壓降至零時，副連電流也不致過大。( 3 )普通變壓器的原、副線圈是同心地套在一個鐵芯柱上，而電焊變壓器原、副連線圈分別裝在兩個鐵芯柱上。

22 、防爆電氣設備安裝一般有哪些規定?

答：( 1 )電力設備和電路，特別是在運行時發生火花的電氣設備，應盡量裝設在爆炸危險場所以外，若需要設在危險場所內時，應裝設在危險性較小的地點，並采限有效的安全措施。( 2 )爆炸危險場所以內的電氣設備和線路，應注意其免受機械損傷，並應符合防腐、防潮、防曬、防風雨和防風沙等環境條件的要求。( 3 )有爆炸危險場所內的電氣設備應裝設可靠的過載和短路等保護。( 4 )有爆炸危險場所內，必須裝設的插座，應裝在爆炸混合物不易積聚的地方;局部照明燈具，應安裝在事故時氣體不易衝擊的位置。

23 、變壓器分接頭為什麼能起調節作用?

答：電力係統的電壓是隨運行方式及負荷大小的變化而變化的，電壓過高或過低，都會影響設備的使用壽命的。因此為保證供電質量，必須根據係統電壓變化情況進行調節。改變分接頭就是改變線圈匝安息。即改變變壓器的變化，亦改變了電壓，故起到調壓作用。

∵ U 1 /U 2 =W 1 /W 2 U 1 W 2 =U 2 W 1 ∴ U 2 =U 1 W 2 /W 1

24 、什麼叫內部過電壓?

答：內部過電壓是由於操作(合閘，拉閘)事故(接地、斷線等)或其它原因，引起電力係統的狀態發生突然變化，將出現從一種穩態轉變為另一種穩態的過渡過程，在這個過程中可能產生對係統有危險的過電壓，這些過電壓是係統內部電磁能的振蕩和積聚所引起的，所以叫內部過電壓。這可分操作過電壓和諧振過電壓、前者是產生於係統操作或故障，後者是電網中電容元件和電網中電感元件(特別是帶鐵芯的鐵磁電感元件)，參數的不利組合諧振而產生的。

25 、信號動作為什麼要有自保持?

答：因為衝擊繼電器動作是靠衝擊電流啟動的，使信號(予告或事故信號)回路動作，為使衝擊繼電器 XMJ 能夠重複動作，即要求在第一個脈衝信號動作後就立刻返回，準備再次動作。此時如果不加裝自保持回路，脈衝信號消失後，音響(蜂鳴器或警鈴)將會立即終斷。為了保證音響信號可靠發出，而不至於因衝擊繼電器 XMJ 的返回而停止，故在啟動音響的中間繼電器的回路中加裝了自保持。如圖(遼河 84 頁)

26 、怎樣使用操作票?

答：操作票在執行時由於監護人掌握，監護人手中執行的操作票不得超過一份。操作順序不得臨時顛倒。每執行一項前、監護人負責檢查操作人的位置和準備工作後唱票，操作人複誦無誤後，監護人發令，操作人立即執行。每一項執行完了用紅筆劃號。執行完的操作票蓋已執行章，保存三個月，變電所所長每月應檢查一次操作票。

27 、在什麼情況下電力電容應退出工作?

答：在下列情況下應將電力電容器立即退出工作，並彙報調度：( 1 )電力電容器爆炸;( 2 )接頭嚴重過熱或熔化;( 3 )套管發生嚴重放電閃絡;( 4 )電容器嚴重噴油或起火;( 5 )環境溫度超過 40 ℃以上。

28 、變壓器運行中發生異常聲音可能是什麼原因?

答：變壓器運行發生異音的原因有以下幾種可能：( 1 )因過負荷引起;( 2 )內部接觸不良放電打火;( 3 )個別零件鬆動;( 4 )係統有接地或短路;( 5 )大動力起動，負荷變化較大(如電弧爐等);( 6 )鐵磁諧振。

29 、電流繼電器的主要技術參數是什麼?

答：電流繼電器的主要技術參數是：動作電流、返回電流和返回係數。

30 、采用重合閘裝置有何意義?

答：由於被保護線路或設備發生故障的因素是多種多樣的，特別是在被保護的架空線路發生故障時，有時是屬於暫時性故障，故障消失之後隻要將斷路器重新合閘便可恢複正常運行，從而減少了停電所造成的損失。

電工技術比武試題三

一、名詞解釋：

1、三相交流電： 由三個頻率相同、電勢振幅相等、相位差互差 120 °角的交流電路組成的電力係統，叫三相交流電。

2、一次設備： 直接與生產電能和輸配電有關的設備稱為一次設備。包括各種高壓斷路器、隔離開關、母線、電力電纜、電壓互感器、電流互感器、電抗器、避雷器、消弧線圈、並聯電容器及高壓熔斷器等。

3、二次設備： 對一次設備進行監視、測量、操縱控製和保護作用的輔助設備。如各種繼電器、信號裝置、測量儀表、錄波記錄裝置以及遙測、遙信裝置和各種控製電纜、小母線等。

4、高壓斷路器： 又稱高壓開關，它不僅可以切斷或閉合高壓電路中的空載電流和負荷電流，而且當係統發生故障時，通過繼電保護裝置的作用，切斷過負荷電流和短路電流。它具有相當完善的滅弧結構和足夠的斷流能力。

5、負荷開關： 負荷開關的構造秘隔離開關相似，隻是加裝了簡單的滅弧裝置。它也是有一個明顯的斷開點，有一定的斷流能力，可以帶負荷操作，但不能直接斷開短路電流，如果需要，要依靠與它串接的高壓熔斷器來實現。

6、空氣斷路器 (自動開關)：是用手動(或電動)合閘，用鎖扣保持合閘位置，由脫扣機構作用於跳閘並具有滅弧裝置的低壓開關，目前被廣泛用於 500V 以下的交、直流裝置中，當電路內發生過負荷、短路、電壓降低或消失時，能自動切斷電路。

7、電纜： 由芯線(導電部分)、外加絕緣層和保護層三部分組成的電線稱為電纜。

8、母線： 電氣母線是彙集和分配電能的通路設備，它決定了配電裝置設備的數量，並表明以什麼方式來連接發電機、變壓器和線路，以及怎樣與係統連接來完成輸配電任務。

9、電流互感器： 又稱儀用變流器，是一種將大電流變成小電流的儀器。

10 、變壓器： 一種靜止的電氣設備，是用來將某一數值的交流電壓變成頻率相同的另一種或幾種數值不同的交流電壓的設備。

11 、高壓驗電筆： 用來檢查高壓網絡變配電設備、架空線、電纜是否帶電的工具。

12 、接地線： 是為了在已停電的設備和線路上意外地出現電壓時保證工作人員的重要工具。按部頒規定，接地線必須是 25mm 2 以上裸銅軟線製成。

13 、標示牌： 用來警告人們不得接近設備和帶電部分，指示為工作人員準備的工作地點，提醒采取安全措施，以及禁止微量某設備或某段線路合閘通電的通告示牌。可分為警告類、允許類、提示類和禁止在等。

14 、遮欄： 為防止工作人員無意碰到帶電設備部分而裝設備的屏護，分臨時遮欄和常設遮欄兩種。

15 、絕緣棒： 又稱令克棒、絕緣拉杆、操作杆等。絕緣棒由工作頭、絕緣杆和握柄三部分構成。它供在閉合或位開高壓隔離開關，裝拆攜帶式接地線，以及進行測量和試驗時使用。

16 、跨步電壓： 如果地麵上水平距離為 0.8m 的兩點之間有電位差，當人體兩腳接觸該兩點，則在人體上將承受電壓，此電壓稱為跨步電壓。最大的跨步電壓出現在離接地體的地麵水平距離 0.8m 處與接地體之間。

17 、相序： 就是相位的順序，是交流電的瞬時值從負值向正值變化經過零值的依次順序。

18 、電力網： 電力網是電力係統的一部分，它是由各類變電站(所)和各種不同電壓等級的輸、配電線路聯接起來組成的統一網絡。

19 、電力係統： 電力係統是動力係統的一部分，它由發電廠的發電機及配電裝置，升壓及降壓變電所、輸配電線路及用戶的用電設備所組成。

20 、動力係統： 發電廠、變電所及用戶的用電設備，其相間以電力網及熱力網(或水力)係統連接起來的總體叫做動力係統。

二、選擇題

1、兩隻額定電壓相同的電阻，串聯接在電路中，則阻值較大的電阻( A )。

A、發熱量較大 B、發熱量較小 C、沒有明顯差別

2、萬用表的轉換開關是實現( A )。

A、各種測量種類及量程的開關 B、萬用表電流接通的開關

C、接通被測物的測量開關

3、絕緣棒平時應( B )。

A、放置平穩 B、使他們不與地麵和牆壁接觸，以防受潮變形 C、放在牆角

4、絕緣手套的測驗周期是( B )。

A、每年一次 B、六個月一次 C、五個月一次

5、絕緣靴的試驗周期是( B )。

A、每年一次 B、六個月一次 C、三個月一次

6、在值班期間需要移開或越過遮欄時( C )。

A、必須有領導在場 B、必須先停電

C、必須有監護人在場

7、值班人員巡視高壓設備( A )。

A、一般由二人進行 B、值班員可以幹其它工作

C、若發現問題可以隨時處理

8、倒閘操作票執行後，必須( B )。

A、保存至交接班 B、保存三個月 C、長時間保存

9、接受倒閘操作命令時( A )。

A、要有監護人和操作人在場，由監護人接受

B、隻要監護人在場，操作人也可以接受

C、可由變電站(所)長接受

10 、直流母線的正極相色漆規定為( C )。

A、藍 B、白 C、赭

11 、接地中線相色漆規定塗為( A )。

A、黑 B、紫 C、白

12 、變電站(所)設備接頭和線夾的最高允許溫度為( A )。

A、 85 ℃ B、 90 ℃ C、 95 ℃

13 、電流互感器的外皮最高允許溫度為( B )。

A、 60 ℃ B、 75 ℃ C 、 80 ℃

14 、電力電纜不得過負荷運行，在事故情況下， 10k V以下電纜隻允許連續( C )運行。

A、1 h 過負荷 35 % B、 1.5h 過負荷 20 % C、 2h 過負荷 15 %

15 、電力變壓器的油起( A )作用。

A、絕緣和滅弧 B、絕緣和防鏽 C、絕緣和散熱

16 、繼電保護裝置是由( B )組成的。

A、二次回路各元件 B、各種繼電器

C、包括各種繼電器和儀表回路

17 、信號繼電器動作後( C )。

A、繼電器本身掉牌或燈光指示

B、應立即接通燈光音響回路

C、應是一邊本身掉牌，一邊觸點閉合接通其它信號

18 、線路繼電保護裝置在該線路發生故障時，能迅速將故障部分切除並( B )。

A、自動重合閘一次 B、發出信號

C、將完好部分繼續運行

19 、裝設接地線時，應( B )。

A、先裝中相 B、先裝接地端，再裝兩邊相

C、先裝導線端

20 、戴絕緣手套進行操作時，應將外衣袖口( A )。

A、裝入絕緣手套中 B、卷上去 C、套在手套外麵

21 、某線路開關停電檢修，線路側旁路運行，這時應該在該開關操作手把上懸 掛( C )的標示牌。

A、在此工作 B、禁止合閘 C、禁止攀登、高壓危險

三、填空題

1、安全工作規程是中規定：設備對地電壓高於 250V 為高電壓;在 250V 以下為低電壓;安全電壓為 36V 以下;安全電流為 10mA 以下。

2、值班人員因工作需要移開遮欄進行工作，要求的安全距離是 10k V時 0.7 m ， 35k V時 1.0 m ， 110k V時 1.5 m ， 220k V時 3.0 m 。

3、雷雨天氣需要巡視室外高壓設備時，應 穿絕緣靴 ，並不得 接近避雷器、避雷針 和 接地裝置 。

4、遇有電氣設備著火時，應立即將 該設備 的電源 切斷 ，然後進行 滅火 。

5、值班運行工的常用工具有 鋼絲鉗 、 螺絲刀 、 電工刀 、 活板手 、 尖嘴鉗 、 電烙鐵 和低壓試電筆等。

6、在變壓器的圖形符號中Y表示 三相 線圈星形連接 。

7、變電站(所)控製室內信號一般分為 電壓 信號; 電流 信號 ; 電阻 信號。

8、在帶電設備周圍嚴禁使用 皮尺 、 線尺 、 金屬尺 和進行測量工作。

9、帶電設備著火時應使用 幹粉 、 1211 、 二氧化碳 滅火器，不得使用 泡沫 滅火器滅火。

10 、變電站(所)常用直流電源有 蓄電池 、 矽整流 、 電容儲能 。

11 、變電站(所)事故照明必須是獨立 電源 ，與常用 照明 回路不能 混接 。

12 、高壓斷路器或隔離開關的拉合操作術語應是 拉開 、 合上 。

13 、繼電保護裝置和自動裝置的投解操作術語應是 投入 、 解除 。

14 、驗電裝拆接地線的操作術語是 裝設 、 拆除 。

15 、每張操作票隻能填寫 一個操作 任務，每操作一項，做一個 記號“√” 。

16 、已執行的操作票注明“ 已執行 ”。作廢的操作應注明“ 作廢 ”字樣。這兩種操作票至少要保存 三個月 。

17 、在晶體管的輸出特性中有三個區域分別是 截距 、 放大區 和 飽和區 。

18 、在阻、容、感串聯電路中，隻有 電阻 是消耗電能，而 電感 和 電容 隻是進行能量變換。

19 、變電站(所)倒閘操作 必須 由兩人 執行 ，其中對 設備 熟悉者做 監護 人。

20 、在倒閘操作中若發生 疑問 時，不準擅自更改 操作票 ，待向值班調度員或 值班負責人 報告，弄清楚後再進行操作。

21 、在變電站(所)操作中，不填用操作票的工作的 事故處理 、 拉合開關的單一操作 、 拉開接地刀閘或拆除全廠僅有的一組接地線 。

22 、填寫操作票，要包括操作任務 操作順序 、 發令人 、 操作人 、 監護人 及操作時間等。

23 、高壓設備發生接地故障時，人體接地點的安全距離：室內應大於 4 m ，室外應大於 8 m 。

24 、電流互感器一次電流，是由一次回路的 負荷電流 所決定的，它不隨二次回路 阻抗 變化，這是與變壓器 工作原理 的主要區別。

25 、變壓器油枕的作用是 調節 油量、 延長油的 使用壽命。油枕的容積一般為變壓器總量的 十分之一 。

26 、變壓器內部故障時， 瓦斯 繼電器上接點接 信號 回路，下接地接開關 跳閘 回路。

27 、變壓器的冷卻方式有 油浸自冷 式、 油浸風冷 式、 強油風冷 式和強油水冷卻式。

28 、我廠主要設備的額定電流， 1000k VA變壓器： 57.7 A， J-752A ： 52.5 A; J-201 A： 166 A。

29 、我廠三次鼠害事故的年、月及主要受損設備、、、。

四、問答題

1、繼電保護的用途是什麼?

答：①、當電網發生足以損壞設備或危及電網安全運行的故障時，使被保護設備快速脫離電網;②、對電網的非正常運行及某些設備的非正常狀態能及時發出警報信號，以便迅速處理，使之恢複正常;③、實現電力係統自動化和遠動化，以及工業生產的自動控製。

2 、繼電保護裝置的基本原理是什麼?

答：電力係統發生故障時，基本特點是電流突增，電壓突降，以及電流與電壓間的相位角發生變化，各種繼電保護裝置正是抓住了這些特點，在反應這些物理量變化的基礎上，利用正常與故障，保護範圍內部與外部故障等各種物理量的差別來實現保護的，有反應電流升高而動作的過電流保護，有反應電壓降低的低電壓保護，有即反應電流又反應相角改變的過電流方向保護，還有反應電壓與電流比值的距離保護等等。

3、對繼電器有哪些要求?

答：①、動作值的誤差要小;②、接點要可靠;③、返回時間要短;④、消耗功率要小。

4、常用繼電器有哪幾種類型?

答：按感受元件反應的物理量的不同，繼電器可分為電量的和非電量的兩種，屬於非電量的有瓦斯繼電器、速度繼電器、溫度繼電器等。

反應電量的種類較多一般分為：

①、按動作原理分為：電磁型、感應型、整流型、晶體管型;②、按反應電量的性質有：電流繼電器和電壓繼電器;③、按作用可分為：電間繼電器、時間繼電器、信號繼電器等。

5、感應型電流繼電器的檢驗項目有哪些?

答：感應型電流繼電器是反時限過流繼電器，它包括感應元件和速斷元件，其常用型號為 GL-10 和 GL-20 兩種係列，在驗收和定期檢驗時，其檢驗項目如下：

①、外部檢查;②、內部和機械部分檢查;③、絕緣檢驗;④、始動電流檢驗;⑤、動作及返回值檢驗;⑥、速動元件檢驗;⑦、動作時間特性檢驗;⑧、接點工作可靠性檢驗。

6、怎樣正確使用接地搖表?

答：測量前，首先將兩根探測針分別插入地中接地極 E ，電位探測針 P 和電流探測針 C 成一直線並相距 20 米， P 插於 E 和 C 之間，然後用專用導線分別將 E 、 P 、 C 接到儀表的相應接線柱上。

測量時，先把儀表放到水平位置檢查檢流計的指針是否指在中心線上，否則可借助零位調整器，把指針調整到中心線，然後將儀表的“信率標度”置於最大倍數，慢慢轉動發電機的搖把，同時旋動“測量標度盤”使檢流計指針平衡，當指針接近中心線時，加快發電機搖把的轉速，達到每分鍾 120 轉以上，再調整“測量標度盤”使指針於中心線上，用“測量標度盤”的讀數乘以“倍率標度”的倍數，即為所測量的電阻值。

7、繼電器應進行哪些外部檢查?

答：繼電器在驗收或定期檢驗時應做以下外部檢查：

①、繼電器外殼應完好無損，蓋與底座之;②、各元件不應有外傷和破損，且按裝牢固、整齊;③、導電部分的螺絲接線柱以及連接導線其部件不應有氧化開焊及接觸不良等現象，螺絲及接線柱均應有墊片及彈簧墊;④、非導電部分如彈簧，限位杆等，必須用螺絲加以固定並用耐久漆並封。

8、什麼是變壓器的絕緣吸收比?

答：在檢修維護變壓器時，需要測定變壓器的絕緣吸收比，它等於 60 秒所測量的絕緣電阻值與 15 秒所測的絕緣電阻值之比即R 60/ B 15 用吸收比可以進行一步判斷絕緣是否潮濕，汙穢或有局部缺陷，規程規定在 10~30 ℃時， 35~60kV 繞組不低於 1.2 ， 110~330kV 繞組不低於 1.3 。

9、 DX-11 型信號繼電器的檢驗項目有哪些?

答：①、外部檢查;②、內部和機械部分檢驗;③、絕緣檢驗;④、直流電阻測量;⑤、動作值檢驗;⑥、接點工作可靠性檢驗。

10 、 DX-11 型信號繼電器的動作值返回值如何檢驗?

答：試驗接線與中間繼電器相同，對於電流型繼電器，其動作值應為額定值的 70~90% ，對於電壓型信號繼電器，其動作值應為額定值的 50~70% 。

返回值均不得低於額定值的 5% ，若動作值，返回值不符合要求，可調整彈簧拉力或銜鐵與鐵芯間的距離。

11 、什麼是繼電保護裝置的選擇性?

答：保護裝置的選擇性由保護方案和整定計算所決定的，當係統發生故障時，繼電保護裝置能迅速準確地將故障設備切除，使故障造成的危害及停電範圍盡量減小，從而保證非故障設備繼續正常運行，保護裝置能滿足上述要求，就叫有選擇性。

12 、繼電保護裝置的快速動作有哪些好處?

答：①、迅速動作，即迅速地切除故障，可以減小用戶在降低電壓的工作時間，加速恢複正常運行的過程;②、迅速切除故障，可以減輕電氣設備受故障影響的損壞程度;③、迅速切除故障，能防止故障的擴展。

13 、電流速斷保護的特點是什麼?

答：無時限電流速斷不能保護線路全長，它隻能保護線路的一部分，係統運行方式的變化，將影響電流速斷的保護範圍，為了保證動作的選擇性，其起動電流必須按最大運行方式(即通過本線路的電流為最大的運行方式)來整定，但這樣對其它運行方式的保護範圍就縮短了，規程要求最小保護範圍不應小於線路全長的 15 %。

另外，被保護線路的長短也影響速斷保護的特性，當線路較長時，保護範圍就較大，而且受係統運行方式的影響較小，反之，線路較短時，所受影響就較大，保護範圍甚至會縮短為零。

14 、 DS-110/120 型時間繼電器的動作值與返回值如何測定?

答：調節可變電阻器升高電壓，使銜鐵吸入，斷開刀閘衝擊地加入電壓，銜鐵應吸和，此電壓即為繼電器的動作電壓，然後降低電壓，則使銜鐵返回原位的最高電壓為返回電壓。

對於直流時間繼電器，動作電壓不應大於額定電壓的 65 %，返回電壓不應小於額定電壓的 5% ，對於交流時間繼電器，動作電壓不應大於額定電壓的 85 %，若動作電壓過高，則應調整彈簧彈力。

15 、對斷路器控製回路有哪幾項要求?

答：斷路器的控製回路，根據斷路器的型式，操作機構的類型以及運行上的不同要求，而有所差別，但其基本上接線是相似的，一般斷路器的控製回路應滿足以下幾項要求：

①、合閘和跳閘線圈按短時通過電流設計，完成任務後，應使回路電流中斷;②、不僅能手動遠方控製，還應能在保護或自動裝置動作時進行自動跳閘和合閘;③、要有反映斷路器的合閘或跳閘的位置信號;④、要有區別手動與自動跳、合閘的明顯信號;⑤、要有防止斷路器多次合閘的“跳躍”閉鎖裝置;⑥、要能監視電源及下一次操作回路的完整性。

16 、電氣上的“地”是什麼?

答：電氣設備在運行中，如果發生接地短路，則短路電流將通過接地體，並以半球麵形成地中流散，如圖所示，由於半球麵越小，流散電阻越大，接地短路電流經此地的電壓降就越大。所以在靠近接地體的地方，半球麵小，電阻大，此處的電流就高，反之在遠距接地體處，由於半球麵大，電阻小其電位就低。試驗證明，在離開單根接地體或接地極 20m 以外的地方，球麵已經相當大，其電阻為零，我們把電位等於零的地方，稱作電氣上和“地”。

17 、什麼叫變壓器的短路電壓?

答：短路電壓是變壓器的一個主要參數，它是通過短路試驗測出的，其測量方法是：將變壓器副邊短路，原邊加壓使電流達到額定值，這時原邊所加的電壓 VD 叫做短路電壓，短路電壓一般都用百分值表示，通常變壓器銘牌表示的短路電壓就是短路電壓 VD 與試驗時加壓的那個繞組的額定電壓V e 的百分比來表示的即 VD% = VDe/Ve × 100% 。

18 、測量電容器時應注意哪些事項?

答：①、用萬用表測量時，應根據電容器和額定電壓選擇適當的檔位。例如：電力設備中常用的電容器，一般電壓較低隻有幾伏到幾千伏，若用萬用表 R × 1CK 檔測量，由於表內電池電壓為 15~22.5 伏，很可能使電容擊穿，故應選用 R × 1K 檔測量;②、對於剛從線路上拆下來的電容器，一定要在測量前對電容器進行放電，以防電容器中的殘存電椅向儀表放電，使儀表損壞;③、對於工作電壓較高，容量較大的電容器，應對電容器進行足夠的放電，放電時操作人員應的防護措施，以防發生觸電事故。

19 、什麼叫正弦交流電?為什麼目前普遍應用正弦交流電?

答：正弦交流電是指電路中電流、電壓及電勢的大小和方向都隨時間按正弦函數規律變化，這種隨時間做周期性變化的電流稱為交變電流，簡稱交流。

交流電可以通過變壓器變換電壓，在遠距離輸電時，通過升高電壓以減少線路損耗，獲得最佳經濟效果。而當使用時，又可以通過降壓變壓器把高壓變為低壓，這即有利於安全，又能降你對設備的絕緣要求。此外交流電動機與直流電動機比較，則具有造價低廉、維護簡便等優點，所以交流電獲得了廣泛地應用。

20 、為什麼磁電係儀表隻能測量直流電，但不能測量交流電?

答：因為磁電係儀表由於永久磁鐵產生的磁場方向不能改變，所以隻有通入直流電流才能產生穩定的偏轉，如在磁電係測量機構中通入交流電流，產生的轉動力矩也是交變的，可動部分由於慣性而來不及轉動，所以這種測量機構不能直流測量交流。(交流電每周的平均值為零，所以結果沒有偏轉，讀數為零)。

21 、為什麼電氣測量儀表，電度表與繼電保護裝置應盡量分別使用不同次級線圈的 CT ?

答：國產高壓 CT 的測量級和保護級是分開的，以適應電氣測量和繼電保護的不同要求。電氣測量對 CT 的準確度級要求高，且應使儀表受短路電流衝擊小，因而在短路電流增大到某值時，使測量級鐵芯飽和以限製二次電流的增長倍數，保護級鐵芯在短路時不應飽和，二次電流與一次電流成比例增長，以適應保護靈敏度要求。

22 、 CT 的容量有標伏安( VA )有標歐姆(Ω)的?它們的關係?

答： CT 的容量有標功率伏安的，就是二次額定電流通過二次額定負載所消耗的功率伏安數：W 2 = I 2 Z 2 ，有時 CT 的容量也用二次負載的歐姆值來表示，其歐姆值就是 CT 整個二次串聯回路的阻抗值。 CT 容量與阻抗成正比， CT 二次回路的阻抗大小影響 CT 的準確級數，所以 CT 在運行是其阻抗值不超過銘牌所規定容量伏安數和歐姆值時，才能保證它的準確級別。

23 、兆歐表搖測的快慢與被測電阻值有無關係?為什麼?

答：兆歐表搖測的快慢一般來講不影響對絕緣電阻的測量。因為兆歐表上的讀數是反映發電機電壓與電流的比值，在電壓變化時，通過兆歐表電流線圈的電流，也同時按比例變化，所以電阻值數不變，但如果兆歐表發電機的轉數太慢，由於此時電壓過低，則也會引起較大的測量誤差，因此使用兆歐表時應按規定的轉數搖動。一般規定為 120 轉 / 分，可以± 20% 變化，但最多不應超過± 25% 。

24 、哪些電氣設備必須進行接地或接零保護?

答：①、發電機、變壓器、電動機高低壓電器和照明器具的底座和外殼;②、互感器的二次線圈;③、配電盤和控製盤的框架;④、電動設備的傳動裝置;⑤、屋內外配電裝置的金屬架構，混凝土架和金屬圍欄;⑥、電纜頭和電纜盒外殼，電纜外皮與穿線鋼管;⑦、電力線路的杆塔和裝在配電線路電杆上的開關設備及電容器。

25 、電纜線路的接地有哪些要求?

答：①、當電纜在地下敷設時，其兩端均應接地;②、低壓電纜除在特別危險的場所(潮濕、腐蝕性氣體導電塵埃)需要接地外其它環境均可不接地;③、高壓電纜在任何情況下都要接地;④、金屬外皮與支架可不接地，電纜外皮如果是非金屬材料如塑料橡皮管以及電纜與支架間有絕緣層時其支架必須接地;⑤、截麵在 16 平方毫米及以下的單芯電纜為消除渦流外的一端應進行接地。

26 、在進行高壓試驗時必須遵守哪些規定?

答：①、高壓試驗應填寫第一種工作票。在一個電氣連接部分同時有檢修和試驗時填一張工作票。但在試驗前應得到檢修工作負責有的許可，在同一電氣連部分，高壓試驗的工作票發出後，禁止再發第二張工作票。如加壓部分和檢修部分之間的斷開點，按試驗電壓有足夠的安全距離，並在另一則有接短路時，可在斷開點一側進行試驗，另一側可繼續工作，但此時在斷開點應掛有“止步，高壓危險!”標示牌，並設有專人監護;②、高壓試驗工作不各少於兩人，試驗負責人應由有經驗的人員擔任，開始試驗前試驗負責人應對全體試驗人員詳細布置試驗中的安全注意事項;③、因試驗需要斷開設備接頭時，拆前應做好標記，接後應進行檢查;④、試驗裝置的金屬外殼應可靠接地，高壓引線應盡量縮短，必要時用絕緣物支持牢固，試驗裝置的電源開關應使明顯斷開的雙刀閘，為了防止誤合，切閘，可在刀刃上加絕緣罩，試驗裝置的低壓回路中應有兩個串聯電源開關，並加上裝過載自動掉閘裝置;⑤、試驗現場應裝設遮欄或圍欄，向外懸掛“止步，高壓危險!”標牌並派人看守，被試設備兩端不在同一地點時，另下點派人看守;⑥、加壓前，必須認真檢查，試驗接線表計倍率，調壓器在零位及儀表的開始狀態，均正確無誤，通知有關人員離開被試設備，並取得負責人許可，方可加壓，加壓中應有監護並呼唱，高壓試驗工作人員，在全部加壓中，應精力集中不得與他人閑談，隨時警惕異常現象發生。操作人員應站在絕緣墊上; ⑦、變更接線或試驗結束時，應首先斷開試驗電源，放電並將升壓設備的高壓部分短路落地;⑧、未裝地線的大熔器被試設備，應先放電再做試驗，高壓直流試驗時，每告一段落或結束，應將設備對地放電數次，並短路接地;⑨、試驗結束時，試驗人員應拆除自裝的接地短路線，並對被試設備進行檢查和清理現場;⑩、特殊的重要電氣試驗，應有詳細的試驗措施並經主管生產領導(總工)批準。

27 、為什麼變壓器原邊電流是由副邊決定的?

答：變壓器在帶有負載運行時，當二次側電流變化時，一次側電流也相應變化。這是什麼原因呢?根據磁動平衡式可知，變壓器原、副邊電流是反相的。副邊電流產生的磁動勢，對原邊磁動勢而言，是起去磁作用的。即 I 1 W 1 ≈ -12W 2 。當副邊電流增大時，變壓器要維持鐵芯中的主磁通不變，原邊電流也必須相應增大來平衡副邊電流的產作用。這就是我們所看到的當副邊二次電流變化時，一次側電流也相應的原理，所以說原邊電流是由副邊決定的。

28 、三相異步電動機的軸上負載加重時，定子電流為什麼隨著轉子電流而變化?

答：當一台異步電動機的繞組結構一定時，磁動勢的大小就是由定子電流來決定的。在正常情況下，電流的大小決定於負載，當電源電壓一定而負載增大時，會使電動機轉軸的反轉矩增加，因此使轉速下降。根據電動機基本工作原理中“相對運行”這一概念，轉子導體與磁場(電源電壓不變的情況下它的轉速也是不變的)之間的相對運動就會增加，也就是說轉子導體要割氣隙磁場的速度增加了。因此，轉子感應電動勢 E2 ，轉子電流 I2 和轉子磁動勢 F2 也就增大。應該注意的是，轉子磁動勢 F2 對於定子主磁場不說是起去磁作用的，為了抵消 F2 的去磁作用，定子電流 I1 和定子磁電動勢 F1 就會相應的增大，因此電動機軸上的負載越重，轉子電流 I2 就越大(當然也不能無限增大負載)。定子電流 I1 也相應地增大，所以定子電流 I1 是隨著轉子電流 I2 的變化而變化的。

29 、為什麼采用雙臂電橋測量小電阻準確較高?

答：因為雙臂電橋是將寄生電阻，並入誤差項，並使誤差項等於零，因而對電橋的平衡不因這部分寄生電阻大小而受到影響，從而提高了電橋測量的準確性

30、變壓器並聯運行的條件是什麼?

答：A、變比相等：變壓器的一次側接於同一電源，如果變比不等，二次側電壓就不等，二台變壓器輸出的電壓差，形成環流，會損壞變壓器。

B、接線組別相同。變壓器組別不同，引起電壓差，最小組別差一組，則相位差30°。

C、阻抗電壓相等。如果阻抗電壓 不相等，將引起負載不能按需量進行分配。

五、計算作圖：

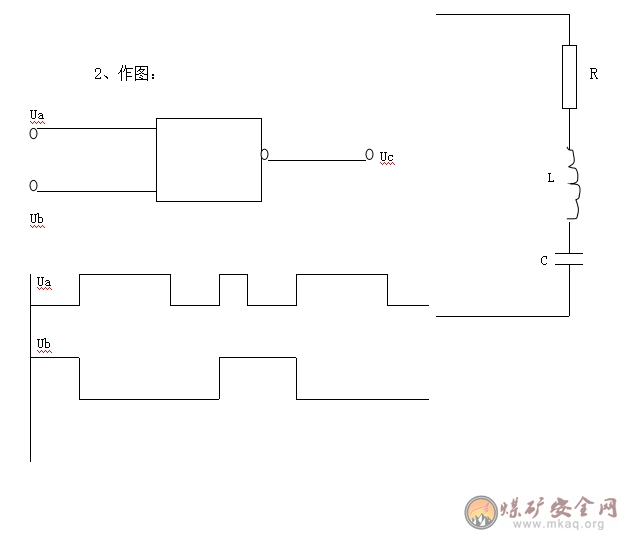

1、如圖所示的RLC電路中，R=10Ω，L=0.2亨，C=20uf,接在AC220V，50Hz的電路中，求電路阻抗、電流、電阻R上的電壓、功率因數。

2、作圖：

礦井維修電工試題補充說明：

以上試題僅作為參考資料，考試範圍不局限於以上內容。礦井電工考試範圍應包括：崗位工種應知應會、電氣故障03manbetx 與判斷、必要的計算、繪圖、識圖、03manbetx 能力、有關新技術新設備的使用、《煤礦安全規程》相關內容、集團公司及礦有關機電、安全質量標準化方麵的文件、管理規定等。
