3102工作麵回風順槽跨大巷優化設計

3102工作麵回風順槽跨大巷優化設計

項目簡介：

本麵所掘巷道為3102回風順槽Ⅰ風橋段，井下位於3-1煤層一盤區東部，由於此工作麵為馬泰壕試采麵，除西臨北翼輔助運輸巷外，南翼、北翼、東翼均為實體煤。通過減少巷道斷麵，降低岩巷比例，放棄擴幫砌镟施工工藝，改普通鋪設工字鋼支護，降低施工難度，加快施工進度，並能保證施工安全。

推廣應用情況：

1、巷道布置形式

根據馬泰壕煤礦一盤區附近鑽孔的柱狀資料03manbetx ，3-1煤層頂板直接頂為砂質泥岩，屬較穩定岩層。巷道設計為矩形斷麵，沿煤層底板掘進(留底煤300～500mm)，巷道原設計淨寬不小於5500mm，淨高不小於4000mm，先設計為淨寬不小於5500mm，淨高不小於4000mm。

2、巷道施工方法

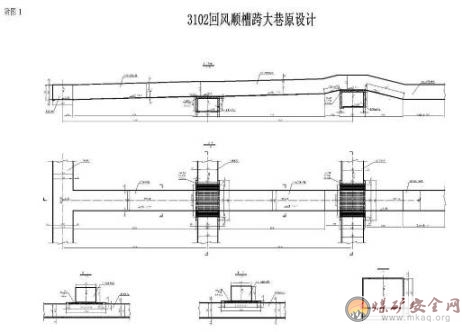

原設計在兩個跨大巷下方分別擴幫11m，寬度0.5m，擴幫部分全部打灰，總工程量為87m3，工字鋼使用量6.5m×62根，經優化後無需擴幫，打灰量為10m3，工字鋼使用量為8m×30根;

3、原設計中，與回風大巷貫通段為直巷，將於回風大巷調車硐室一側貫通，導致巷道交岔點頂板暴露麵積過大，安全性低，優化後避免了以上缺點。

4、施工3102回風順槽跨大巷段掘進至輔運巷頂部位置後在輔助運輸大巷與回風大巷上方穿過，為保證施工安全及工程質量，特編製巷道立交加固安全技術措施：

(1)施工中以順槽開口控製點為準，認真丈量工程進度，掌握好立交位置，測量人員提前20m下發工程聯係單，注意警戒。

(2)施工前先需先在在與輔運巷立交範圍內進行抬棚作業，打設底板梁，澆築混凝土時必須先把浮煤清理幹淨，澆灌時應均勻平整，保證底板梁質量，待底板梁凝固後方可正常施工。

(3)底板梁施工完畢後，必須進行養護，每班養護次數不少於2次，養護7天，凝固後再恢複原支護。

(4)抬棚及底板梁施工期間，放好警戒，警戒人員在警戒期間，不準亂自脫崗、離崗，嚴禁任何人員進入警戒區域，隻有接到班長的撤除命令後，方可撤除警戒，防止意外02manbetx.com 發生。

(5)在整個橫跨施工過程中，每班必須有跟班隊幹在現場指揮作業，橫跨處上下巷變化情況，發生問題及時處理。

(6)在施工前要對橫跨段前後5m的區域打設點柱加強支護，待底板梁施工完成後，恢複原支護後再撤去點柱。

(7)抬棚時，必須堅持“先支後抬，支一抬一”原則，在沒對相鄰棚進行加強支護期間，嚴禁抬棚。抬棚作業，要經驗收後方可進行下次抬棚作業。抬棚作業期間，必須設立監護人員，監護人員必須確保退路暢通。

5、本工程於2012年10月完工，比原設計提前30天完工，通過實踐證明，此設計優化具有施工工藝簡單便於施工、經濟合理、安全可靠等特點。

完成單位：內蒙古鄂爾多斯永煤礦業投資有限公司

成果類別：小改造 獲獎等級：三等獎
