貫通測量在煤礦測量工作中的實施
摘要：在礦山生產建設中，貫通測量作業所發揮的重要意義是可想而知的，需引起相關人員的廣泛關注與重視。依據這一實際情況，本文以貫通測量為研究對象，結合在嵩山煤礦測量工作中的實施，首先針對礦山貫通測量的主要工作內容進行了簡要03manbetx ，進而提出了在貫通測量過程中需要重點關注的幾方麵問題，在此基礎之上以結合實際案例的方式，論證了貫通測量在嵩山煤礦測量工作中及礦山生產建設中所發揮的重要意義。
關鍵詞：貫通測量礦山測繪工作內容問題意義應用03manbetx
大量的實踐研究資料向我們證實了一個方麵的問題：即在礦山生產、建設的過程當中，其工程質量的發揮與體現在很大的程度上取決於貫通測量工作的開展質量、順利與否。假設礦山生產不具備高質量、高精度的貫通測量工作，則勢必會導致礦山在建設中出現多處的失誤，形成報廢巷道等，而這對於相關人力、物力以及資金的浪費均是尤為突出的。本文嚐試著眼於這一情況，針對礦山測繪中開展貫通測量的相關問題做出詳細03manbetx 與說明。
一、礦山測繪中貫通測量的主要工作內容03manbetx
1.前期準備工作分析：在貫通測量工作開始之前，相關工作人員需要確保對整個貫通施工工程設計方案有一個充分的認識，同時需要結合設計圖紙，針對相關資料數據進行複核與整理。在此過程當中，需要重點關注貫通測量過程當中所選取導線點位置及其數據信息與設計圖紙中的規範相一致，從而確保貫通測量工作的價值性，與此同時，對於可能在貫通測量工作中應用的相關儀器設備，前期準備過程中均需要安排專人對其工作性能進行詳細檢測與校正，確保其測量性能的穩定性。同時還需要借助於試驗方式，保障其測量精度的有效發揮。
2.具體測量工作分析：在貫通測量工作的實施過程當中，相關工作人員首先需要針對貫通開切點所對應的具體方位坐標予以確定（如圖1，施工前的標定結算示意圖）。實際工作中可采取解析方式或是圖解方式予以完成，與此同時，還需要針對包括貫通巷道方位角角度、傾斜角角度、水平距離、傾斜距離、中線以及腰線在內的相關指標予以有效確定。特別需要注意的是：在貫通工程施工過程當中，巷道掘進每推進100m單位，則應當安排專人對腰線與中線指標進行檢測，始終將偏差指標控製在允許限值內。

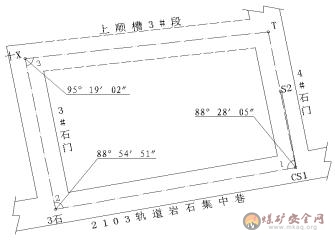

圖1施工前的標定解算示意圖
二、貫通測量應用中需要關注的問題分析
1.貫通測量過程當中需要做好對相關數據的預估工作，最大限度的防止在工作實踐中出現明顯的測量誤差性問題：在礦山測繪工作的開展過程當中，以貫通測量工作的所涉及到的工作量最為巨大，相關數據統計與整理難度也最大，要求從事貫通測量工作的相關工作人員能夠始終抱有謹慎且嚴肅的工作態度，在測量過程當中首先需要針對指標數據進行誤差預估處理，結合實際測量過程中所預期實現的精確水平進行評估。以礦山技術支持為保障，確保最終執行的貫通測量工作方案是最為科學與有效的測量方案。特別需要注意的一點在於：對於在貫通測量工作過程當中可能出現顯著誤差的測量節點，應當盡量針對測量技術以及測量方案予以有效優化，防止出現明顯的測量誤差性問題。
2.貫通測量過程當中需要保障立井聯係測量精度的有效性：在貫通測量工作的開展過程當中，需要針對立井展開詳細的定向測量工作。從實踐操作難度的角度上來說，此項工作過程當中最應當關注的問題在於：如何保障貫通巷道方位角數據傳遞的有效性。通過此種方式能夠最大限度的保障貫通測量下井上坐標能夠與井下坐標保持一致性狀態。基於對以上問題的分析，在開展立井聯係測量工作之前，需要由專人采取鋼絲或者是激光垂直儀裝置，自地麵目標水平麵進行投點操作，按照此種方式設計相應的測量實施方案。
圖2一井定向示意圖
3.貫通測量過程當中需要實施測定巷道工作麵的貫通數據，結合上述數據實現對巷道中線指標以及坡度指標的合理調節：在巷道貫通工程不斷推進預定點位的過程當中，測量工作人員應當按照定期與不定期相結合的方式，針對整個巷道施工作業麵進行數據測量處理。相應的數據應當得到及時記錄，並將相關數據與設計圖紙中所預設數據進行誤差比較。在出現明顯誤差的情況下，則應當及時針對巷道工作麵中線指標以及坡度指標進行合理調整，確保貫通工程能夠嚴格按照設計圖紙方案持續推進。此項工作內容作為整個貫通測量過程中的重點，需要引起相關工作人員的特別重視，為後期各項測量作業的開展營造有利環境。
4.貫通測量過程當中需要特別重視對導線測量精度的可靠性提升：導線測量工作可以說是整個巷道貫通工程測量的基礎與核心所在。客觀條件顯示：礦井井巷巷道內部測量環境條件複雜，環境支持水平較低，由此導致巷道內部的導線設計與導線布置方式僅能夠表現為成支模式，無法實現對導線測量數據的檢查，這也就在很大程度上致使貫通測量過程當中角度測量的誤差問題得到了顯著加大。基於對這一問題的分析，應當在合理選取測量方式以及測量設備的基礎之上，於向島內導線位置增設一定的陀螺定向邊，借助於此種方式實現對角度測量誤差檢測的精確性，而此種方式也能夠顯著提高貫通測量作業的精確性。
三、基於案例下礦山測繪中貫通測量的重要意義分析
某煤礦建設項目於斜井與風井之間采取井巷方式達成貫通，兩者相交於A點。整個井巷巷道總體長度為3015m單位。在貫通測量過程當中，分別於斜井位置以及風井位置開始，沿A點進行測量處理。在這一過程當中，相對於斜井至A點位置這一段區域內的巷道貫通測量而言，經由斜井貫通至運輸巷道，在此基礎之上達到預定A點位置，這一過程當中所對應的導線全長為2803m單位；與此同時，相對於風井至A點位置這一段區域內的巷道貫通測量而言，經由風井貫通至井底車場，在此基礎之上達到運輸巷道A點所在位置，這一過程當中所對應的導線全長為212m單位。結合礦山測繪工作開展過程當中，整個工程項目對於貫通測量誤差的具體要求（貫通測量過程中水平延伸方向允許偏差應當控製在-0.3m~0.3m範圍之內；同時垂直延伸方向允許偏差應當控製在-0.2m~0.2m範圍之內），需要展開如下幾個方麵的工作。
1.首先，從貫通測量過程中水平延伸方向所對應的偏差指標角度上來說，需要重點考量的指標及其計算方式如下所示。
①.地麵導線測角誤差因素作用下所對應水平延伸方向貫通測量誤差指標：該項指標的計算方式應當為=±（導線測角誤差指標/ρ）·（Σ地麵導線測點在垂直方向的投影長度⊃;）-2。結合相關數據，該指標取值為±0.049m單位。
②.地麵導線量邊誤差因素作用下所對應水平延伸方向貫通測量誤差指標：該項指標的計算方式應當為=±（Σ地麵導向量邊誤差⊃;cos⊃;地麵導線各邊相對於水平測量延伸方向夾角角度）-2。結合相關數據，該指標取值為±0.009單位。
③.井上導線測量因素共同作用下所對應水平延伸方向貫通測量誤差指標：該項指標的計算方式應當為：±（①⊃;＋②⊃;）-2。結合上述相關數據，該指標取值為0.075m單位。
2.其次，從貫通測量過程中垂直延伸方向所對應的偏差指標角度上來說，需要重點考量的指標及其計算方式如下所示。
①.井下三角高程測量因素作用下所對應垂直方向貫通測量誤差指標=每100m單位高差觀測值平均誤差（三角高程導線長度）-2（注意：三角高程導線長度的取值單位應當按照100m方式轉換）。結合相關數據，該指標取值為0.038mm。
②.預計貫通測量過程中垂直方向偏差指標=2×①。結合上述相關數據，該指標取值為0.076m單位。
從上述有關貫通測量誤差預計結果的分析數據角度上來說，前期所製定的斜井與風井貫通要求能夠得到充分保障，從而整個貫通項目可行。更為關鍵的是：通過將貫通預計誤差與貫通工程建設允許誤差數據的對比分析，能夠及時發現存在於貫通項目中的偏差與不足之處，及時修正，從而發揮對礦井建設的指導意義。
四、結束語
通過本文以上分析不難發現：如果將整個礦山測繪工作視作一個整體的話，各類巷道就好比是這一整體中的最主要組成元素。而貫通測量工作則是將這些組成元素緊密連接在一起的重要紐帶。為最大限度的保障貫通測量工作的有效開展，不僅需要針對其工作內容進行係統規範，同時還應當密切關注在貫通測量應用過程中各項實踐性問題，提高貫通測量的測量精度，從而發揮其相對於礦山測繪的支持意義與相對於礦井建設的指導意義。總而言之，本文針對有關貫通測量在礦山測繪應用過程中的相關問題做出了簡要分析與說明，希望能夠引起關注。
