頂板離層儀安裝使用辦法

山東升信礦山設備專業生產礦用安全頂板監測設備。

一、頂板離層儀的原理

1. LBY-3頂板離層指示儀是監測頂板岩層分離時所產生位移量的專用儀器。它主要適用於采用錨杆、錨索支護的巷道頂板及需要測量頂板位移的工作麵。本儀器靈敏度高，顯示直觀，大大減少了視覺誤差。為煤礦工程技術人員和檢測工作人員提供確定錨杆的長度、抗拉強度，了解所使用錨杆、錨索的合理性、經濟性而需要的科學依據。

2、頂板離層指示儀是將頂板孔內多個固定裝置隨岩層變化的值通過測量鋼絲繩反映到設在頂板表麵的測讀數裝置上。

二、頂板離層儀結構

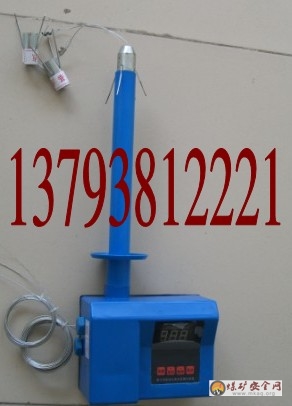

1、頂板離層儀由孔內錨爪、測量鋼絲、孔內固定爪和測讀數裝置四部分組成：

2、孔內錨爪采用彈簧抓爪式結構；

3、測量鋼絲由柔軟彈性小的多股細鋼絲聯接內固定器與測讀數裝置；

4、測讀數裝置由兩個帶有刻度標誌的塑料橫管組成；

5、讀數刻度和塑料管及管內彈簧組成。

三、頂板離層儀的安裝

1、為了準確反映頂板變化情況，離層儀要緊跟工作麵迎頭安裝，在安裝後工作麵10-700米內的離層儀要每班進行觀測記錄

四、安裝步驟：

用錨杆鑽機∮28mm鑽頭打7m—8m深的孔；

深部基點：用安裝杆將深部基點錨固器推入孔中，直至孔底，抽出安裝杆後，手拉一下鋼絲繩，確認錨固器已卡住，深基點應固定頂板以上7m—8m處；淺基點3-4m

淺基點：用安裝杆推入淺部基點錨固器至2--3米處，抽出安裝杆後用手拉一下鋼絲繩，確認錨固器已固定住；

2、兩端固定螺絲對準刻度：記下淺部、深部的初始讀數，用螺絲卡死，並截去多餘鋼繩。

五、頂板離層儀的使用規定

1、巷道每隔5m—10m安設一個LBY-3頂板離層指示儀；離層指示儀安裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程；

2、鋼繩應事先盤好，推入錨固器時逐圈展開，以防糾纏打結；

3、淺部基點錨固器一定要準確定位，為此可提前在安裝杆上做好標記；

4、安裝後，兩個刻度遊標均應處於自由伸縮狀態，不得有任何卡阻現象；

5、施工區隊要將頂板離層指示儀的設置、安裝、顯示標誌牌的掛設納入巷道施工的責任製。如巷道每隔5m—10m按1個LBY-3頂板離層指示儀最宜；
