煤礦注漿站成套設備及方案

隨著煤礦的開采，底板突水現象越來越大，很多礦區都采空底板注漿改造加固技術。為了改善煤礦底板注漿加固改造和堵水工程的設備性能,天津賽智研究了以高速渦流製漿機和自動配料技術為核心的煤礦防治水注漿站成套設備及自動化控製係統，該設備由計算機自動控製完成，該係統運行高效、安全、可靠。

煤礦注漿站成套設備設計要求

1、能夠連續灌注漿液，可進行高壓注漿，具有自動化控製，運行，監控，記錄製漿過程參數等功能。

2、可以注入多種漿液，如：水泥、粉煤灰、黃泥等各種注漿材料。

3、製漿密度範圍廣，可自動控製，能適用於礦井注漿改造工程。

4、漿液在注入地層後滲透範圍廣，流動性和穩定性強。

煤礦注漿站成套設備設計方案

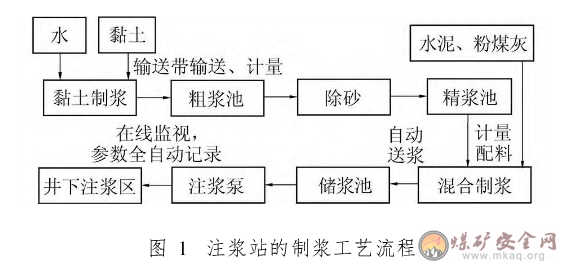

1、煤礦防治水注漿站製漿工藝流程

2、煤礦防治水注漿站設備組成

製漿部分設備：製漿機、除砂過濾設備、攪拌池、精漿攪拌池、粉料儲罐、上料輸送機、混合漿液製漿設備(自空化控製係統、加料配料、排漿)等。

注漿部分設備：灌漿記錄儀、壓力流量傳感器等。

煤礦注漿站成套設備關鍵技術

1、高速渦流製漿係統

主要用於對超細水泥固液相物料進行濕法分散混合，采用的是國際上流行的渦流分散技術。主要由渦輪泵，帶角度的擋水板和氣動換向閥組成。漿從製漿機底部吸入，從製漿機中上部噴出，通過一定的角度的擋水板改變水流速度和水流導向，產生高速液流，並在桶內形成強烈渦流，使幹粉與水充分均勻攪拌，生產連續性強，分散混合效果好。

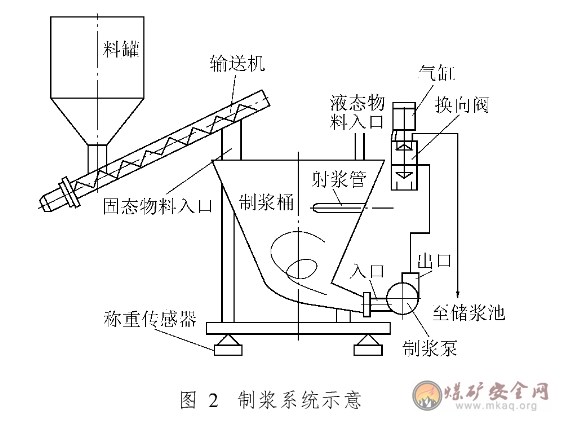

製漿係統示意圖

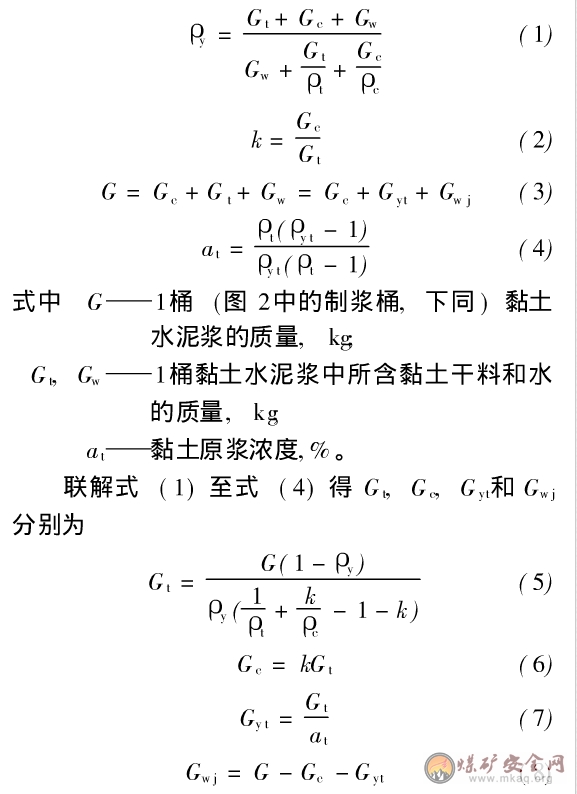

2、配料控製與計算

為了使注漿站能連續製漿，設計了自動配料控製係統，配料方便現場使用，一般先選定漿液密度，在進行配料。

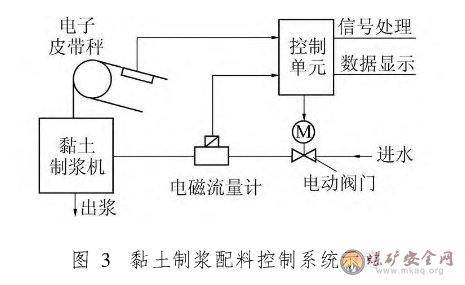

3、黏土製漿配料係統

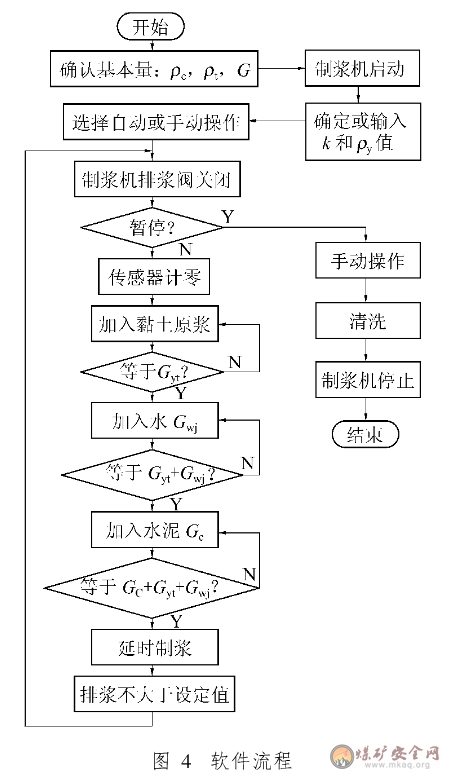

4、混合製漿配料計算及軟件設計
