YHY60 礦用本安型數字壓力計 說明

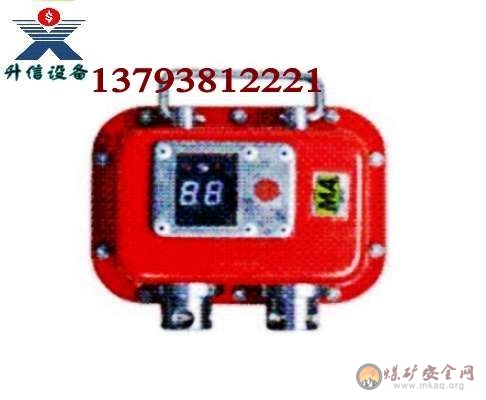

YHY60礦用數字壓力計，是用於煤礦井下綜采支架壓力參數監測的智能儀表，是俗稱“電腦圓圖儀”的組成部分。它具有體積小、操作方便、顯示直觀、數據處理功能強等特點，輸出的報表格式通用性強。它采用了紅外無線數據通訊和改進的電池供電係統，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械式圓圖儀的理想替代產品。
工具/原料
-
工作電壓： 由4節額定電壓1.5V的1號東芝R20S幹電池串聯,最大開路電壓6.6V； 最大短路電流不大於1.2A。
-
工作電流：
-
壓力計精確度等級： 2.0級
-
量程：0－60Mpa 檢測通道：1點、2點
-
引壓孔直徑 Φ10。
-
顯示方式：LED數字顯示。
主要技術指標
-
1、 工作電壓： 由一節鋰電池提供工作電壓,最大開路電壓4.0V； 最大短路電流不大於1.2A。
2、工作電流：<=55mA
3、壓力計精確度等級： 2.0級
4、量程：0－60MPa。
5、引壓孔直徑 Ø10。
6、顯示方式：LED數字顯示。
END
工作原理及結構
-
壓力計具有兩個壓力測孔,測量通道數2點,可同時測量兩個測點的壓力
壓力計結構簡圖：
END
操作說明
-
1、 壓力計的安裝
壓力計可固定在綜采支架的頂板下防護較好的位置，被測壓力腔的液體通過高壓油管引接到壓力計的測壓孔上。安裝方式： 掉掛或固定安裝
2、 顯示當前壓力
顯示當前壓力可以通過遙控器的顯壓功能實現，也可以通過壓力計上的按鈕實現。右上角紅燈亮時，顯示1號通道的壓力（單位：MPa），右下角綠燈亮時，顯示的即為2號通道的壓力，5秒後自動關斷電源。
。
END
維護及故障03manbetx
-
（一）使用注意事項
1、當電池電壓不足指示時，仍能維持一段時間正常工作，但應及時更換電池。
2、連接壓力計引壓管時應避免劇烈敲擊，以免造成傳感器的損壞。
3、在壓力計通訊窗口積聚大量的煤塵時，通訊前應清除煤塵。
（二）常見故障現象03manbetx 及排除
1、不能正常的啟動壓力計或通訊，可能是由於通訊窗口積塵太多，應清除後再進行通訊。
2、壓力計顯示不穩，且顯示很暗時，為電池電壓不足，應更換電池。
END
注意事項
-
嚴禁在井下更換電池！且必須使用廠家提供的專用電池組, 嚴禁使用說明書規定外的電池！更換後廢電池應回收。
-
在井下及有爆炸危險的場所嚴禁在打開機殼。
-
維修時必須由廠家專業人員井上進行維修
-
維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。 八、隨機備件及技術文件
