安徽省煤礦五起全礦井停電事故調查報告

安徽省煤礦五起全礦井停電02manbetx.com 調查報告

2016年1-5月，全省煤礦發生五起全礦井停電02manbetx.com ，造成部分礦井局部瓦斯超限，嚴重威脅煤礦安全生產，直接經濟損失11.3萬元。五起02manbetx.com 分別是：1月25日10時14分，淮南礦業(集團)有限責任公司潘三煤礦發生全礦井停電02manbetx.com ，停電時長約7分鍾，1662(1)掘進工作麵瓦斯超限(>4%)；3月8日6時2分, 淮南礦業(集團)有限責任公司謝家集第一煤礦發生一起全礦井停電事故，停電時長1分53秒；5月4日15時,淮南礦業(集團)有限責任公司顧橋煤礦發生一起全礦井停電事故，全礦井停電時長約6分鍾,1412(1)采煤工作麵瓦斯最大值達1.3%；5月4日15時，淮南礦業(集團)有限責任公司朱集東煤礦來自丁集220kV電網變電站819線路發生壓降，持續時間0.36s，造成井下部分低壓開關無壓釋放保護動作停電；3月25日11時48分, 淮北礦業(集團)有限責任公司袁莊煤礦發生一起全礦井停電事故，停電時長約1分鍾,Ⅳ6211下部探煤巷掘進工作麵瓦斯最大值達1.27%。

10月份，國務院安委會安全生產第四巡查組進駐我省巡查，了解到五起全礦井停電事故，要求安徽省政府立即組織調查處理，並向國務院安委會巡查辦做了專報。國務院安委會巡查辦、國家安全監管總局、國家煤礦安監局和省委、省政府領導對此高度重視。省政府決定，由安徽煤礦安全監察局牽頭，省經信委、安全監管局、監察廳、公安廳、總工會、國網安徽省電力公司、淮南市政府、淮北市政府、淮南礦業集團、淮北礦業集團等單位參加，成立安徽省人民政府煤礦五起全礦井停電事故調查組(以下簡稱事故調查組)，邀請安徽省人民檢察院派員參加，聘請3名專家參與事故調查。

事故調查組按照“科學嚴謹、依法依規、實事求是、注重實效”和“四不放過”的原則，深入開展事故調查。事故調查組製定了事故調查工作方案，查閱了相關圖紙、資料；詢問有關人員30人、製作調查取證筆錄36份；聽取了專家組對事故直接原因的03manbetx ；查清了事故發生的經過和原因，認定了事故性質和責任，提出了對有關責任人員、責任單位的處理建議和防範措施。

綜合五起事故情況，事故調查組針對全省煤礦、供電企業和有關屬地人民政府，提出如下防範措施：

煤礦企業：

1.確保與供電企業通訊暢通，保證調度通訊內容有據可查。

2.加強與供電企業溝通協調，形成協商機製。

3.對內部各級變電所的繼電保護進行定時調整，礦井進線開關繼電保護方式及其整定參數應由供電企業參與審核。

4.按《煤礦安全01manbetx 》要求，推廣實行“大分列”供電方式(即煤礦兩回路電源均投入運行，各帶部分井上下負荷)，以避免造成全礦井停電事故。

5.煤礦工廣變電所應補全配置故障錄波裝置，錄波裝置監測範圍應包括110(35)kV係統的進出線開關和10(6)kV係統的主要進出線開關。

6.煤礦供配電係統應完善日常運行維護和改造升級技術措施，及時製定或調整應急處理預案。對停電事故及時進行調查03manbetx ，歸檔保存相關資料。

7.加強高壓供電架空線路隱患排查、整改工作。發現影響線路供電安全的樹木、建築物和違章施工時，要及時向地方政府電力設施保護部門報告。

8.加強停送電聯係人與變電所值班員調度01manbetx 和電力安全工作01manbetx 知識培訓。

9. 明確責任，完善製度。對不執行有關製度造成事故的，依法嚴肅追究責任。

供電企業：

1.加強與煤礦企業聯係溝通協調。了解煤礦供電現狀及特點，了解對方相關的工作製度及操作規定；參與煤礦供電係統應急處理預案審核和應急演練。

2. 每年應書麵通知高壓供電用戶出線開關繼電保護整定單、係統短路容量等。供用電雙方每年至少一次查核定值配合情況。

3.建立供用電雙方定期交流機製，及時通報影響供電安全信息。

4.進一步加強供電架空線路維護，提高巡線工作質量。

5.發生礦井電源停電事故，供用電雙方應及時組成聯合調查組進行事故調查03manbetx 。

6. 明確責任，完善製度。對不執行有關製度造成事故的，依法嚴肅追究責任。

屬地政府：

1.在城市建設規劃、土地使用等方麵，應加強對煤礦高壓供電架空線路的保護。改變煤礦高壓供電架空線路路徑時，應嚴格執行相關規定。

2.督促企業加強高壓供電架空線路隱患排查、整改工作。

3.對影響供電安全的違法違規施工和違章建築、種植樹木等開展聯合執法，及時消除安全隱患。

4、明確責任，完善製度。對不執行有關製度造成事故的，依法嚴肅追究責任。

現將五起全礦井停電事故有關情況報告如下：

淮南礦業(集團)有限責任公司潘三煤礦

“1·25”全礦井停電事故調查報告

2016 年1月25日10時5分、10時14分，淮南礦業(集團)有限責任公司潘三煤礦(以下簡稱潘三礦)工廣變電所35kV供電線路一、二回路先後失電，造成全礦井停電。10時21分，礦保安負荷切換至保安電源。停電時長約7分鍾，1662(1)掘進工作麵瓦斯超限(>4%)，直接經濟損失7萬元。

1、潘三礦基本情況

(一)礦井概況

潘三礦位於安徽省淮南市潘集區蘆集鎮，礦井於1992年11月投產，設計生產能力3.0Mt/a，2016年礦井核定生產能力為4.2Mt/a。煤與瓦斯突出礦井，水文地質條件為中等，13-1、11-2、8煤均為Ⅱ類自然發火煤層，煤塵具有爆炸危險性。礦井采用立井、主要石門及分組集中大巷開拓方式。對角抽出式通風方式。全礦共有5個井筒，有主井、副井、矸石井、東風井和西風井。

(2)礦井供電情況

潘三礦地麵現有3座35kV變電所(工廣變電所、東風井變電所、西風井變電所)。工廣變電所有3條35kV進線電源，其中2條主供電源(3457、3459線)取自國網220kV蘆集變電站兩個母線段，1條保安電源(3413線)取自國網110kV潘集變電站。

東、西風井分別設1座35kV變電所，每座變電所的2條電源(東風井變電所：3423(Ⅰ)線、3423(Ⅱ)線；西風井變電所：3422(Ⅰ)線、3422(Ⅱ)線)分別取自於工廣35kV變電所的不同母線段。35kV係統接線情況如下圖所示：

二、上級變電站基本情況

(一)變電站概況

國網220kV蘆集變電站座落於淮南市潘集區蘆集鎮，於1982年9月建成投運，1996年6月擴建，總容量24萬千伏安，電壓等級為220kV/110kV/35kV，其中220 kV出線7回，110kV出線11回，35kV出線9回(蘆桂3454線、孟顧北3455線、潘三礦3457線、潘三礦3459線、新集三礦3460線、排澇站3461線、蘆孟3462線、錢甸廠3464線、蘆莊3465線)。2002年起陸續對220kV 1#主變、220kV斷路器、隔離開關、110kV斷路器、隔離開關、35kV斷路器、隔離開關進行了技改更換。

(二)國網淮南供電公司蘆集變35kV母線運行方式

國網220kV蘆集變電站35kV母線分列運行，#1站用變、3457、3461、3462、3465、3467(電容器)運行於I段母線，#2站用變、3459、3460、3464、3466(電容器)、3468(接地變)運行於II段母線。

三、停電發生經過、報告和應急處置情況

(一)停電前運行方式

1.國網220kV蘆集變電站與110kV潘集變電站的35kV母線均為分列運行。

2.潘三礦3個35kV變電所均是分列運行，分別由國網220kV蘆集變電站的3457、3459線路供電，保安電源3413線路處於熱備用狀態。

3.潘三礦西風井主通風機運行於I段母線(3457電源供電)，東風井主通風機運行於東風井變電所II段母線(3459電源供電)。

(二)停電發生經過、報告及應急處置情況

2016年1月25日9時44分，國網蘆集變電站35kV I段母線發生A相接地，造成I段母線B、C相電壓升高。淮南電力調度通知蘆集變電站運行人員按照規定開展站內設備巡視，未發現設備異常。

10時5分29秒，220kV蘆集變電站3457、3465開關同時跳閘，顯示均為過流Ⅱ段保護動作。跳閘後，接地消失，母線電壓恢複正常。此時潘三礦工廣35kV變電所I段母線失電，西風井主通風機停運。淮南電力調度獲報3457、3465開關跳閘後，通知蘆集變電站運行人員現場檢查站內設備，通知供電公司輸電運檢室檢查3465線路，撥打潘三礦停送電聯係人手機時無人接聽(該礦停送電聯係人此時在井下)。

潘三礦工廣變電所運行人員發現3457線路失電後，巡查35kV開關室、站內保護動作信號，未發現異常。按“3457線路失電預案”，10時9分，斷開工廣變電所3457開關，合上工廣變電所3400母聯開關，此時全礦井由3459線路供電。

母聯開關合上後運行約4-5分鍾，潘三礦工廣35kV變電所運行人員巡查時發現35kV開關室有煙霧和異味。幾秒後，10時14分55秒，220kV蘆集變電站3459開關過流II段保護動作跳閘，潘三礦發生全礦井停電。淮南電力調度獲報3459線路保護跳閘後，通知蘆集變電站運行人員現場檢查站內設備，仍未能與潘三礦停送電聯係人取得聯係。

潘三礦工廣變電所運行人員發現3459線路失電後，進行了站內設備檢查，判定工廣35kV I段母線所帶設備有故障，退出故障設備後按“3457、3459線路失電預案”，進行3413線路倒閘操作。10時21分，潘三礦工廣變電所運行人員向淮南電力調度彙報潘三礦保安負荷已切換至3413線路。

11時35分，潘三礦停送電聯係人上井後與淮南電力調度取得聯係，進行相關檢查後申請空送3459線路。12時22分56秒3459開關合閘，3459線路帶電。隨即，潘三礦由3413切換回3459線路供電。

220kV蘆集變電站站內設備故障(開關合閘線圈燒毀)排除後，17時18分，3457線路試送成功，潘三礦恢複正常供電。

四、停電原因03manbetx 及性質

通過詢問取證、調閱相關資料，對停電發生的地點、時間及技術原因進行了綜合分析和認定。

(一)停電發生地點

國網220kV蘆集變電站35kV 3465、3457、3459開關。

(二)停電發生時間

2016年1月25日10時5分29秒，3457、3465開關同時停電；10時14分55秒3459開關停電。

(三)停電技術分析

1.3465線路A相間歇性電弧接地，時長21分鍾(電網調度01manbetx 允許2小時)，B、C相電壓升高，導致潘三礦工廣變Ⅰ段母線PT長時間過載，B、C相絕緣破壞，故障電流造成B、C相熔斷器爆炸，引發PT上口B、C兩相弧光接地短路，同時3465線路A相也參與該接地短路過程，產生4335A三相短路電流。潘三礦3457進線開關整定值為960A/1.5s，動作時間長於上級蘆集變3457開關Ⅱ段過流定值3240A/0.3s，造成蘆集變3457、3465開關過流Ⅱ段保護跳閘。

2.潘三礦工廣變電所35kV開關櫃采用金屬鎧裝KYN係列，密封性較好，3457線路失電後難以從櫃體外發現櫃內故障點，同時由於礦內無繼電保護動作跳閘，造成潘三礦工廣變電所運行人員認為是線路故障或線路失電。按照“3457線路失電預案”，緊急將Ⅰ段母線負荷切換至3459線路，I段PT櫃由於上次故障時絕緣下降，在帶電運行4-5分鍾後，櫃內絕緣持續降低，形成AB相短路故障，產生約4229A的短路電流，潘三礦3459進線開關由於其整定值為960A/1.5s，動作時間長於上級蘆集變3459開關Ⅱ段過流定值3240A/0.3s，潘三礦3459進線開關保護啟動未動作出口，由蘆集變3459開關過流Ⅱ段保護跳閘。

3. 3465開關所帶負荷為500kV變電站站用變備用電源，開關在2014年4月1日進行了檢修；3457、3459開關所帶負荷為潘三礦主供電源，開關分別在2012年8月1日、2012年3月1日進行了檢修，均在國網公司規定的狀態檢修周期內。從淮南供電公司運維人員反映看，由於這些開關所帶負荷均為一級負荷，常年帶電，斷路器極少操作，因此合閘機械機構有出現卡死的概率，是導致3465、3457開關合閘線圈燒毀的原因。

(四)直接原因

3465線路A相間歇性電弧接地，引發B、C相弧光接地過電壓，導致潘三礦工廣變電所Ⅰ段母線所帶電壓互感器(以下簡稱PT)絕緣破壞，致使3465與3457線路接地短路跳閘；潘三礦未能及時發現工廣變電所Ⅰ段母線故障點，認為是3457線路失電，緊急將該段負荷切換至3459線路，因PT櫃絕緣破壞，4-5分鍾後引發再次短路，致使3459線路跳閘，造成全礦井停電。

(五)間接原因

1.潘三礦

(1)事故發生後，通信不暢，固定聯係人手機無人接聽；3457線路失電後，未詢問上級變電所失電原因，將3457線路所接負荷切換至3459線路。

(2)礦變電所固定電話為內線電話，不能與上級變電所直接聯係。

2.國網淮南供電公司

3465線路於2008年建成，日常巡視采用目測，未發現導線與絕緣子緊固鬆動的情況。

(六)事故性質

經調查認定，潘三礦“1·25”全礦井停電事故是一起責任事故。

五、事故造成的人員傷亡和直接經濟損失

經調查核實，潘三礦“1·25”停電事故未造成人員傷亡，直接經濟損失7萬元。

六、處理建議

(一)對責任人的處理建議

畢少華，中共黨員，潘三礦副礦長，分管機電管理工作。應急處置不力，與上級變電所通訊不暢。對事故的發生負有重要領導責任。依據《安全生產領域違法違紀行為政紀處分暫行規定》第十二條規定，建議給予警告處分。

(二)對責任單位的處理建議

國網淮南供電公司線路巡視不到位，對“1·25”停電事故負有責任。鑒於國網淮南供電公司已對相關責任人進行了處理，建議責成國網淮南供電公司向國網安徽省電力公司寫出書麵檢查。

七、防範措施

為深刻吸取事故教訓，舉一反三，排查事故隱患，完善相關管理措施，有效防範和遏製類似事故發生，提出如下防範措施：

(一)淮南供電公司應加強35kV係統單相接地故障處理的技術手段，如在35kV係統增加小電流接地選線裝置與接地點故障測距裝置，加快故障處理速度。

(二)淮南供電公司應加強35kV係統過電壓抑製措施，如裝設自動跟蹤補償消弧線圈裝置，降低接地過電壓發生概率。

(三)潘三礦應加裝變電所高壓開關室視頻及聲、光、煙霧報警裝置，並遠傳值班室，便於第一時間發現高壓開關室設備故障。

(四)潘三礦應對變電站集控係統進行升級改造。現有工廣變電所後台監控信息在故障時SOE報文混亂，不便於故障定位，建議在工廣變電所建設礦級供電係統集控中心，實現統一集控。

(五)潘三礦工廣變電所裝設的故障錄波裝置應包括進線、變壓器及所有出線，便於故障後的故障原因分析。

(六)潘三礦變電所應加裝可保存半年以上錄音的對外固定電話，出現故障時及時與上級變電站聯係。

(七)係統出現故障後，雙方應及時相互通報信息。

淮南礦業(集團)有限責任公司謝家集第一煤礦

“3·8”停電事故調查報告

2016年3月8日6時2分, 淮南礦業(集團)有限責任公司謝家集第一煤礦(以下簡稱謝一礦)發生一起全礦井停電事故，停電時長1分53秒,直接經濟損失4萬元。

一、謝一礦基本情況

(一)礦井概況

謝一礦位於安徽省淮南市謝家集區，屬新、老整合礦井，1952年11月投入生產；望峰崗井作為深部資源的接續礦井，2005年與謝一礦合並，統稱為謝一礦。2016年核定生產能力為2.77Mt/a。煤與瓦斯突出礦井，水文地質類型為複雜，煤層均有爆炸性及自燃傾向性(Ⅱ級)。礦井采用立井開拓方式開采，現有主井、一副井、二副井、二號風井和管子井5個井筒。目前，淺部井已收作完畢；深部井已停產正在收作。

(二)礦井供電情況

謝一礦110kV變電所共有2路電源，183線路取自國網220kV八公山變電站，168線路取自國網220kV辛東變電站。110kV係統連接關係如下圖所示。

二、上級變電站基本情況

(一)變電站概況

1. 國網220kV辛東變電站

國網220kV辛東變電站座落於淮南市田區十澗湖路北側，於2006年12月建成投運，2010年10月擴建，總容量36萬kVA，本站電壓等級為220kV/110 kV/10 kV，其中220 kV出線2回，110kV出線8回(淮化162線、辛洞163線、辛姚164線、辛洛田131線、淮西167線、望峰崗礦168線、辛青169線、淮西170線)，10kV出線13回。

2. 國網220kV八公山變電站

國網220kV八公山變電站位於淮南市八公山區山王鎮，於2001年12月建成投運，2008年1月擴建，總容量27萬kVA，電壓等級為220kV/110 kV/35 kV，其中220 kV出線6回，110kV出線7回(八新181線、八新182線、望峰崗礦183線、八鳳186線、八黃185線、八黃187線、八丁188線)，35kV出線7回。

(二)國網淮南供電公司220kV辛東變電站、220kV八公山變電站運行方式

1.國網淮南供電公司220kV辛東變電站運行方式

國網220kV辛東變電站110kV母線分列運行，供謝一礦I段母線。

2.國網淮南供電公司220kV八公山變電站運行方式

國網220kV八公山變電站110kV母線分列運行，供謝一礦II段母線。

三、事故發生時當地氣象條件

2016年3月8日受北方強冷空氣影響，淮南市八公山地區出現寒潮陰雨，降雨量為25.3mm，同時伴有4到5級陣風8級偏北大風。

四、停電發生經過、報告和應急處置情況

(一)停電前運行方式

國網220kV八公山變電站183線送電，帶謝一礦110kV變電所Ⅰ段母線；國網220kV辛東變168線送電，帶謝一礦110kV變電所Ⅱ段母線。

(二)停電發生經過、報告及應急處置情況

2016年3月8日6時2分16秒，帶謝一礦110kV變電所I母線的183電源線路開關跳閘，淮南供電公司電力調度通知八公山變電站運行人員按規定開展站內設備巡視，通知謝一礦運行人員斷開183開關，檢查110kV母線無異常後，將183負荷切換至168線路供電。

6時3分57秒，謝一礦110kV變電所值班人員檢查站內設備無異常且保護無動作信號後，斷開183開關，按“事故應急預案”合母聯100開關，全礦由168線路供電。

6時13分，淮南電力調度通報謝一礦停送電聯係人檢查183線路。之後謝一礦及安裝工程分公司線路工區迅速組織人員對線路進行排查，發現在183線路3#～4#杆區段導線上懸掛大量彩鋼瓦。安裝工程分公司隨即組織人員，調用設備清除導線上的彩鋼瓦，並對損壞段導線進行修複處理。18時43分恢複183線路供電。

五、停電原因分析及性質

通過詢問取證、調閱相關資料，對停電發生的地點、時間及技術原因進行了綜合分析和認定。

(一)停電發生地點

國網220kV八公山變電站110kV係統I段母線183開關。

(二)停電發生時間

2016年3月8日6時2分16秒。

(三)直接原因

183線路因為杆下安盛礦用機械有限公司廠房屋頂彩鋼瓦被大風掀起刮到線路上，引發三相短路故障，導致183線路保護動作跳閘，造成謝一礦變電所110kV係統Ⅰ段母線所帶負荷停電。

(四)間接原因

1.安盛工貿公司將位於八公山區工業聚集園區內的廠房租賃給孔孔電子商務公司，孔孔電子商務公司3月7日擅自在線路保護區內違章搭建板房。

2.八公山區工業聚集園區未及時發現孔孔電子商務公司在謝一礦183線路保護區內違章搭建板房。

(五)事故性質

經調查認定，謝一礦“3·8”停電事故是一起責任事故。

六、事故造成的人員傷亡和直接經濟損失

經調查核實，謝一礦“3·8”停電事故未造成人員傷亡，直接經濟損失4萬元。

七、處理建議

(一)對責任人的處理建議

錢明，中共黨員，八公山區工業聚集園區負責人。未及時發現電力線路保護區內違章搭建板房，對事故的發生負有重要領導責任。依據《安全生產領域違法違紀行為政紀處分暫行規定》第十二條規定，建議給予警告處分。

(二)對責任單位的處理建議

謝一礦183線路2006年10月份建成，八公山區工業聚集園區於2009年規劃，園區內部分企業廠房建在電力線路保護走廊內，不符合相關規定。涉及八公山區政府、相關部門和企業，建議責成淮南市政府組織調查處理，並將調查處理結果報省政府安委會辦公室。

八、防範措施

為深刻吸取事故教訓，舉一反三，排查事故隱患，完善相關管理措施，有效防範和遏製類似事故發生，提出如下防範措施：

(一)煤礦企業要加強線路巡查，及時發現高壓線路保護區內違章建築物、構築物和樹障。發現問題，主動報告地方政府，申請及時消除違章建築物、構築物和樹障。

(二)八公山區政府及相關部門要加大對工業聚集園區內的安全生產監管力度，及時發現和清除園區內違章建築物、構築物和樹障。

(三)鑒於淮南礦區高壓線路下的違章建築物、構築物和樹障依然較多，淮南市政府應加大對高壓線路下違章建築物、構築物和樹障的清查力度，掛牌督辦，明確責任，限期整改，建立長效機製，保障供電線路安全。

淮南礦業(集團)有限責任公司顧橋煤礦

“5·4”全礦井停電事故調查報告

2016年5月4日15時,淮南礦業(集團)有限責任公司顧橋礦(以下簡稱顧橋礦)發生一起全礦井停電事故，全礦井停電時長約6分鍾,1412(1)采煤工作麵瓦斯最大值達1.3%，直接經濟損失0.1萬元。

一、顧橋礦基本情況

(一)礦井概況

顧橋礦位於潘謝礦區中西部，東距鳳台縣縣城約20km。2016年核定生產能力7.56Mt/a。煤與瓦斯突出礦井，水文地質類型為中等，各煤層自燃傾向性等級屬Ⅱ類，所有煤層均有煤塵爆炸危險性。礦井采用立井開拓方式，工業廣場內有主井、副井、風井。

(二)礦井供電情況

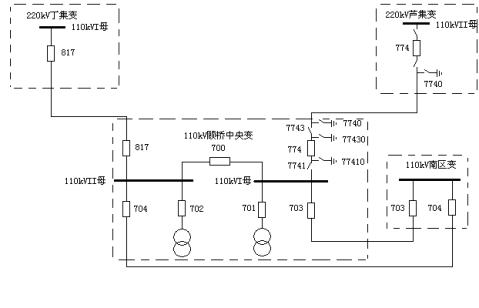

顧橋礦地麵供電係統現有2座110kV變電所(中央區變電所、南區變電所)。中央區變電所電源共有2回進線，其中1回進線來自國網蘆集220kV變電站110kV II段母線的774線路供電，線路長度為17.196km；另1回進線來自國網220kV丁集變電站110kV I段母線的817線路供電，線路長度為11.648km。

南區變電所由來自中央區變電所的2回(703線路、704線路)供電，1回來自110kV I段母線703#間隔櫃，線路長度4.3km；另1回來自110kV II段母線704#間隔櫃，線路長度7.2km。110kV係統接線圖如下所示。

二、上級變電站基本情況

(一)變電站概況

1. 220kV蘆集變電站

220kV蘆集變電站座落於淮南市潘集區蘆集鎮，於1982年9月建成投運，1996年6月擴建，總容量24萬kVA，電壓等級為220kV/110 kV/35 kV，其中220 kV出線7回，110kV出線11回(潘北礦777線、蘆古776線、丁集礦775線、顧橋礦774線、顧北礦778線、蘆鳳773線、蘆潘772線、潘東礦779線、朱西礦782線、張礦東781線、780線)，35kV出線9回。2002年起陸續對220kV 1#主變、220kV斷路器、隔離開關、110kV斷路器、隔離開關、35kV斷路器、隔離開關進行了技改更換。

2. 220kV丁集變電站

220kV丁集變電站位於淮南市鳳台縣丁集鄉，於2006年9月建成投運， 2010年10月擴建，總容量33萬kVA，電壓等級為220kV/110 kV/35 kV，其中220 kV出線5回，110kV出線9回(丁古815線、顧橋礦817線、潘北礦818線、朱集礦819線、丁集礦820線、朱西礦822線、顧北礦824線、丁西825線、張礦東826線)，35kV出線4回。

(二)國網淮南供電公司蘆集變35kV母線運行方式

1.國網淮南供電公司220kV丁集變電站、220kV蘆集變電站運行方式

國網220kV丁集變110kV兩段母線分列運行，817、819、825開關運行於I段母線。815、818、820、822、824、826運行於Ⅱ段母線。

2.國網淮南供電公司蘆集變運行方式

國網220kV蘆集變電站110kV兩段母線分列運行，773、775、777、779、781開關運行於I段母線。772、774、778、782運行於II段母線。

三、停電發生經過、報告和應急處置情況

(一)停電前運行方式

國網220kV丁集變110kV 817線路運行，送顧橋礦中央區變電所110kV II母線；國網220kV蘆集110kV 774線路投檢修狀態。(顧橋礦申請5月4日顧橋礦774開關及線路轉檢修，顧橋礦由817線路單電源供電。)

顧橋礦中央變110kV 700開關運行，母線並列方式。110kV 774開關檢修狀態。顧橋礦中央變110kV 703、704線路送南區變110kV母線。

(二)停電發生經過、報告及應急處置情況

2016年5月4日9時，顧橋礦供電一隊按照計劃開展中央變電所110kV 774間隔測控裝置升級改造工作。

15時0分1秒，220kV丁集變110kV 817開關距離Ⅱ段保護跳閘，顧橋礦變失電。

停電後，礦方立即檢查變電所內保護裝置，並斷開110kV母線上所有開關。

15時4分，顧橋礦維護人員與淮南供電公司電力調度取得聯係，要求強送817線路。

15時6分，淮南供電公司合上丁集變110kV 817開關，對線路送電成功。15時7分，顧橋礦維護人員彙報供電公司：110kV 817線路已送電，申請帶負荷。 15時09分15秒礦井兩區110kV變電所供電恢複正常。

四、停電原因分析及性質

通過詢問取證、調閱相關資料，對停電發生的地點、時間及技術原因進行了綜合分析和認定。

(一)停電發生地點

國網220kV丁集變電站110kV 817開關。

(二)停電發生時間

2016年5月4日15時0分1秒，220kV丁集變電站110kV 817開關跳閘。

(三)停電技術分析

1. 礦方維護人員和廠方調試人員，在進行774間隔的遙信對點和遙控調試時，認為GIS設備內部的開關、刀閘和接地刀閘之間有電氣閉鎖，沒有考慮蘆集變774電源線路在檢修狀態，蘆集變7740接地刀閘已在合閘位置。

2. 在監控後台進行開關、刀閘的遙控調試時，先遠方遙控合上774開關一側刀閘，因控製命令下發後刀閘變位信號遲遲沒有上傳監控後台，兩人認為遙控失敗，再試合774另一側刀閘，同樣控製命令下發後刀閘位置信號沒有變化(實際刀閘都已經合閘)，最後試合774開關。因為774線路在檢修狀態，蘆集變774線路接地刀閘7740在合閘狀態，所以774、7741、7743合上後，反送電到蘆集變7740接地刀閘上，形成三相短路，造成220kV丁集變817開關跳閘。

3.顧橋礦變817、774保護均整定為800A/0.4s、400A/2.1s，動作時間小於上級丁集變817開關Ⅱ段保護定值25Ω/0.3s(線路阻抗5.09Ω)，因此該保護未達動作時間就由上級保護先切除故障，不會動作出口，直接動作丁集變817開關。

(四)直接原因

礦方維護人員和廠方(國電南瑞科技股份有限公司)調試人員，在監控後台進行774開關、刀閘的遙控調試時，開關、刀閘合閘指令下發後，變位信號上傳不及時，認為開關、刀閘實際未動作，連續下發合閘指令，誤將817電源通過774、7741、7743開關、刀閘反送電到蘆集變7740接地刀閘上，形成三相短路，造成220kV丁集變110kV 817開關跳閘，顧橋礦全礦井停電。

(五)間接原因

停送電製度執行不到位。礦774線路由運行轉檢修無工作票，且操作票填寫內容不全。南瑞科技有限公司技術人員在進行係統升級改造過程中，未製訂詳細的作業流程。進行開關合分閘調試時，礦現場操作人員未向電力調度申請，改變了774間隔及線路的運行狀態。

(六)事故性質

經調查認定，顧橋礦“5·4”全礦井停電事故是一起責任事故。

五、事故造成的人員傷亡和直接經濟損失

經調查核實，顧橋煤礦“5·4”停電事故未造成人員傷亡，直接經濟損失0.1萬元。

六、處理建議

(一)楊炳國，中共黨員，顧橋礦供電一隊副隊長，分管地麵變配電工作。現場管理不到位，規程措施不落實，對事故的發生負有直接責任。依據《安全生產領域違法違紀行為政紀處分暫行規定》第十二條規定，建議給予記過處分。

(二)陳永斌，中共黨員，顧橋礦副礦長，分管機電管理工作。礦井停送電製度執行不到位，對事故的發生負有重要領導責任。依據《安全生產領域違法違紀行為政紀處分暫行規定》第十二條規定，建議給予警告處分。

(三)張旭，中共黨員，國電南瑞科技股份有限公司技術人員。顧橋礦變電所測控裝置升級過程中違規操作，對事故的發生負有重要責任。依據《安全生產領域違法違紀行為政紀處分暫行規定》第十二條規定，建議給予警告處分。

七、防範措施

為深刻吸取事故教訓，舉一反三，排查事故隱患，完善相關管理措施，有效防範和遏製類似事故發生，提出如下防範措施：

(一)在運行變電站進行改造工作時，礦方應結合現場電氣設備帶電及檢修情況，開展作業安全風險分析，製定相應的三措一案(安全措施、管理措施、技術措施、施工方案)，作業時應嚴格按照編製的方案執行。

(二)在運行變電站進行設備改造工作中，礦方應加強對廠方技術服務人員現場行為的安全管控，應禁止設備廠方技術服務人員操作運行設備。

(三)礦方停送電聯係人在改變變電站高壓電氣設備檢修狀態時，應先向上級電力調度彙報申請，在調度同意後才能進行操作。

(四)變電站綜合自動化監控係統與故障錄波器的曆史數據應保存不少於一年。

(五)嚴格執行停送電製度。認真填寫工作票和操作票並嚴格審核，嚴禁無操作票進行開關操作。

(六)進一步強化與供電公司及供電監督管理部門的溝通聯係，形成協商機製，供、用電雙方每年至少一次查核定值配合情況，礦內部上下級變電所也要進行查核定值配合情況。

淮南礦業(集團)有限責任公司朱集東煤礦

“5·4”停電事故調查報告

2016年5月4日15時，淮南礦業(集團)有限責任公司朱集東礦(以下簡稱朱集東礦)來自國網丁集220kV電網變電站819線路發生壓降，持續時間0.36s，造成井下部分低壓開關無壓釋放保護動作停電。

一、朱集東礦基本情況

(一)礦井概況

朱集東礦橫跨安徽省淮南市潘集區和蚌埠市懷遠縣。礦井東南距淮南市約38km，礦井東西長約12.5km，南北寬約3.5km，麵積42.4321km2。煤與瓦斯突出礦井，水文地質類型為中等，11-2、13-1煤層自燃傾向性為自燃，煤塵有爆炸性。礦井采用立井開拓方式，工業場地內布置主井、副井、矸石井及中央回風井計4個井筒。礦井2016年核定生產能力336Mt/a。

(二)礦井供電情況

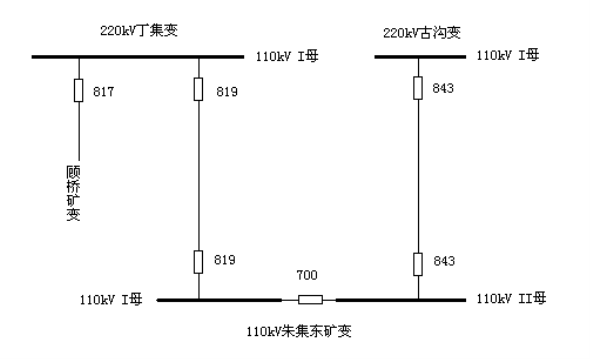

朱集東礦110kV變電所2回路電源進線，分別取自國網220kV古溝變電所843線路和國網220kV丁集變電所819線路。正常情況下，819線路主供，帶110kV變電所Ⅰ、Ⅱ段母線，843線路熱備用。110kV係統接線圖如下所示。

二、上級變電站基本情況

1.220kV丁集變電站

220kV丁集變電站位於淮南市鳳台縣丁集鄉，於2006年09月建成投運， 2010年10月擴建，總容量33萬kVA，電壓等級為220kV/110 kV/35 kV，其中220 kV出線5回，110kV出線9回(丁古815線、顧橋礦817線、潘北礦818線、朱集礦819線、丁集礦820線、朱西礦822線、顧北礦824線、丁西825線、張礦東826線線)，35kV出線4回。

2. 220kV古溝變電站

220kV古溝變電站座落於淮南市潘集區古溝回族鄉，於2007年09月建成投運，2010年10月擴建，總容量36萬kVA，電壓等級為220kV/110 kV/35 kV，其中220 kV出線4回，110kV出線7回(古袁832線、古袁833線、古潘834線、古平835線、潘二礦836線、潘東礦840線、朱集礦843線)，35kV出線6回。

三、停電發生經過、報告和應急處置情況

(一)停電前運行方式

220kV丁集變電站819線路送電，帶110kV朱集東礦變電所Ⅰ、Ⅱ段母線；220kV古溝變 843線路送電空載，朱集東礦843熱備用。

(二)停電發生經過、報告及應急處置情況

2016年5月4日15時00分01秒，220kV丁集變817開關距離Ⅱ段保護跳閘，引起丁集變電站110kV母線電壓瞬間波動。

2016年5月4日15時0分2秒，朱集東礦110kV變電所發生瞬間壓降報警，隨即恢複正常。

電壓降發生後，檢查朱集東礦110kV變電所110kV開關及10kV饋出開關，未發生跳閘現象。

四、停電原因分析及性質

調查組會同專家組通過詢問取證、調閱相關資料，對停電發生的地點、時間及技術原因進行了綜合分析和認定。

(一)停電發生地點

朱集東礦井下部分帶欠電壓保護裝置低壓開關。

(二)停電發生時間

2016年5月4日15時。

(三)直接原因

2016年5月4日15時0分1秒，顧橋礦進行774開關、刀閘遙控調試時，誤將817電源通過774、7741、7743開關、刀閘反送電到蘆集變7740接地刀閘上，形成三相短路，引起丁集變110kV I母線電壓瞬間降低，最大電壓降達到50%，持續時間為0.36s。因朱集東礦變819線路和顧橋礦817線路都在丁集變同一母線上，造成朱集東礦819線路及變電所母線電壓下降，引起井下部分帶欠電壓保護裝置的低壓開關動作跳閘。

(四)事故性質

經調查認定，朱集東煤礦“5·4”停電事故是由顧橋礦停電引起的責任事故。

四、事故造成的人員傷亡和直接經濟損失

經調查核實，朱集東煤礦“5·4”停電事故未造成人員傷亡和直接經濟損失。

淮北礦業(集團)有限責任公司袁莊煤礦

“3.25”全礦井停電事故調查報告

2016年3月25日11時48分, 淮北礦業(集團)有限責任公司袁莊煤礦(以下簡稱袁莊礦)發生一起全礦井停電事故，停電時長1分鍾,Ⅳ6211下部探煤巷掘進工作麵瓦斯最大值達1.27%，直接經濟損失0.2萬元。

一、袁莊礦基本情況

(一)礦井概況

袁莊礦位於淮北市杜集區段園鎮境內，1959年12月30投產，設計生產能力45萬噸，2016年核定生產能力為58萬噸/年。高瓦斯礦井，水文地質條件類型為中等。31、32煤層有煤塵爆炸危險性；4煤層為二類自燃，有煤塵爆炸危險性；6煤層為一類容易自燃，有煤塵爆炸危險性。采用立井多水平開拓，井筒數量為4座，主、副井、中央風井及二莊風井。

(二)礦井供電情況

袁莊礦有2路35kV電源，3589、3689線路取自國網110kV毛莊變電站，送礦內35kV變電站I、Ⅱ段母線，兩段母線分列運行。35kV係統接線情況如下圖所示：

二、上級變電站基本情況

(一)變電站概況

國網110kV毛莊變電站位於淮北市杜集區段園鎮，1959年12月建成投運，2004年12月增容，總容量8.15萬kVA，電壓等級110kV/35 kV/10kV ，其中其中110 kV出線2回，35kV出線10回(八新毛郢礦3587線、孟莊礦3585線、袁莊礦3589線、丁裏3588線、瑞榮金屬廠3584線、孟莊礦3586線、毛郢礦3687線、袁莊礦3689線、力諾光伏3688線)，10kV出線13回。

(二)國網淮北供電公司110kV毛莊變電站運行方式

110kV毛莊變電站35kV兩段母線分列運行，3589線路運行於I母，3689線路運行於Ⅱ母。

三、停電發生經過、報告和應急處置情況

(一)停電前運行方式

國網110kV毛莊變電站的35kV母線分列運行。

袁莊礦35kV變電站並列運行，由國網110kV毛莊變電站3689線路主供，3589線路處於帶電熱備用狀態。

(二)停電發生經過、報告及應急處置情況

2016年3月25日9-11時，恒錦置業孟莊分公司檢修人員按計劃更換3586線路進線避雷器。更換完畢後，向淮北電力調度申請送電，在11時45分8秒，毛莊變電站3586開關合閘，11時45分23秒，毛莊變電站35kV係統Ⅱ母線發生單相接地故障告警，11時45分24秒，毛莊變電站3586開關保護裝置過流I段跳閘，此時係統單相接地故障告警信號未消失。

11時48分左右，毛莊變電站運行人員彙報淮北電力調度，發現3589線路室外電纜接頭處放電(毛莊變運行人員誤報，實際為3689線路)，淮北電力調度隨後令監控人員將毛莊變電站3589開關斷開，11時49分50秒，毛莊變3589開關分閘。隨後淮北電力調度通知袁莊礦停送電聯係人3589線路毛莊變側電纜頭放電，立即派人到毛莊變檢查。

11時51-55分之間，接地故障未消除，毛莊變電站運行人員發現線路電纜頭放電現象仍然存在，發現判斷出錯，重新彙報淮北電力調度不是3589線路電纜頭接地，是3689線路電纜頭接地。

11時55-56分，袁莊礦35kV變電站運行人員得知故障線路為3689，將3689線路所帶負荷切換至3589線路，同時3689開關分閘，造成全礦井停電。

11時56分17秒，毛莊變電站3589開關合閘，袁莊礦35kV變電站恢複供電。11時57分38秒，毛莊變電站3580開關合閘，12時0分50秒毛莊變電站3689開關分閘。之後袁莊礦從13時20分至20時33分進行3689電纜頭搶修，20時45分，3689線路恢複運行。

四、停電原因分析及性質

通過詢問取證、調閱相關資料，對停電發生的地點、時間及技術原因進行了綜合分析和認定。

(一)停電發生地點

毛莊變電站3589開關，袁莊礦變電站3689開關。

(二)停電發生時間

2016年3月25日11時56分。

(三)停電技術分析

1.恒錦置業孟莊分公司更換3586線路避雷器後，由於安裝或線路避雷器質量問題，造成3586線路發生B相接地故障，毛莊變35kV係統Ⅱ段母線A、C相電壓升高，引發毛莊變3689電纜終端接頭A相擊穿，形成不同線路的AB相接地短路；短路電流1916.4A，該電流達到了毛莊變3586開關過電流I段定值1449A/0s，未達到3689開關過電流I段定值2052A/0s，因此3586開關保護跳閘，短路故障消除，但3689開關未跳閘，線路電纜頭單相接地故障仍存在。

2.毛莊變電站運行人員將3689線路A相電纜頭放電故障，誤判為3589線路電纜頭放電，彙報給淮北電力調度。淮北電力調度據此下令毛莊變電站3589開關分閘，隨後運行人員發現誤判，彙報電力調度，調度隨即下令3589開關合閘，11時56分17秒毛莊變電站3589開關合閘。

3. 淮北電力調度與袁莊礦雙方溝通不夠，袁莊礦變電所運行人員得知故障線路為3689線，袁莊礦在沒有核實3589線路已經送電情況下，自行將3689線路負荷切換至3589線路，導致袁莊礦全礦井停電。

(四)直接原因

恒錦置業孟莊分公司更換避雷器時，因施工質量問題導致B相接地，引發毛莊變電站3689電纜終端接頭A相擊穿。

國網毛莊變電站運行人員誤報3589線路接地，電力調度據此令斷開袁莊礦3589熱備線路。由於淮北電力調度與袁莊礦雙方溝通不夠，袁莊礦在沒有核實3589線路是否送電情況下，自行將3689線路負荷切換至3589線路，導致袁莊礦全礦井停電。

(五)間接原因

1.恒錦置業孟莊分公司

電力設施施工驗收不嚴。避雷器安裝後沒有嚴格檢查驗收。

2.袁莊礦

電氣試驗製度執行不到位。未按試驗規範對35kV電纜進行預防性試驗。

3.國網淮北供電公司

變電所運行人員誤報故障線路編號，導致誤斷袁莊礦3589熱備線路。

(六)事故性質

經調查認定，袁莊礦“3·25”全礦井停電事故是一起責任事故。

五、事故造成的人員傷亡和直接經濟損失

經調查核實，袁莊煤礦“3·25”停電事故未造成人員傷亡，直接經濟損失0.2萬元。

六、處理建議

(一)對責任人的處理建議

1.陳彩俠，國網淮北供電公司毛莊所主值班員。誤報故障線路編號，對事故的發生負有直接責任。建議國網淮北供電公司扣發其當月績效薪金1000元，並寫出深刻檢查。

2.金祥軍，恒錦置業公司孟莊分公司水電部隊長。電力設施施工質量不合格，對事故的發生負有主要領導責任。依據《安全生產領域違法違紀行為政紀處分暫行規定》第十二條規定，建議給予警告處分。

3.張麗娟、王慧，袁莊礦變電所當班值班人員。未核實3589線路是否送電，將3689線路負荷切換至3589線路，對事故的發生負有重要責任。建議袁莊礦對其罰款200元，並寫出深刻檢查。

4.王淮東，袁莊礦機電科副科長，負責機電管理工作。未按試驗規範對35kV電纜進行預防性試驗，對事故的發生負有重要責任。建議袁莊礦對其罰款300元。

5.楊立峰，袁莊礦機電科科長，負責機電管理工作。未按試驗規範對35kV電纜進行預防性試驗，對事故的發生負有重要責任。建議袁莊礦對其罰款300元。

(二)對袁莊礦其他責任人員的處理建議

對袁莊礦其他責任人員的處理，同意淮北礦業(集團)公司處理意見。

七、防範措施

為深刻吸取事故教訓，舉一反三，排查事故隱患，完善相關管理措施，有效防範和遏製類似事故發生，提出如下防範措施及建議：

(一)電力調度與煤礦雙方均應嚴格遵守電力調度製度。

(二)切實加強煤礦變電所運行人員的調度規程專業培訓，熟悉本崗位工作職責和01manbetx ，嚴防“三違”發生，保障電力係統運行安全。

(三)改善供電公司調度與礦方聯係方式，袁莊礦在地麵變電所裝設與供電公司調度通信的錄音電話，建立煤礦變電站運行值長製度，加快溝通速度與溝通專業性，在故障發生後雙方應主動、及時通報所掌握的故障信息。

(四)供電公司應提高35kV係統單相接地等故障判斷的技術手段。

(五)袁莊礦應加強電氣預防性試驗、檢修工作，嚴格按照試驗規範或標準對電纜、開關、變壓器等電氣設施定期進行試驗，及時發現和消除係統存在的缺陷。

(六)恒錦置業孟莊分公司應提高電力設施施工質量，層層落實責任，加強質量監督和驗收管理，嚴格按建設規範控製質量，把好設計、措施、施工、驗收關。

安徽省人民政府煤礦五起全礦井停電事故調查組

2016年11月18日
