粉煤灰灌漿站可有效加強煤礦的防火滅火工作。
煤礦粉煤灰注漿站係統設備參數與技術
1.基本參數
製漿原料：粉煤灰;製漿量：60-120m3/h;水灰比：3：1 --- 1：1;
供水量：50-100m3/h;為0.4MPa;
2.煤礦注漿防火裝置參數

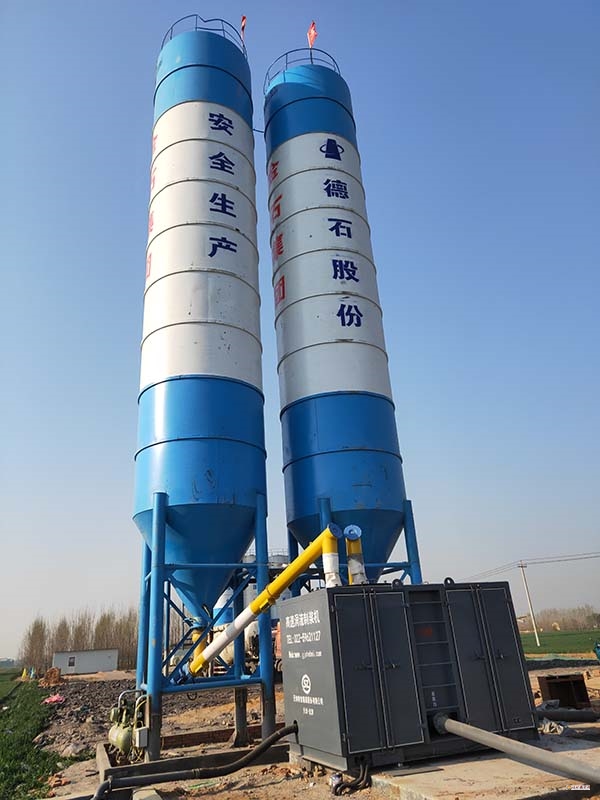

1）灰儲罐
數量：1卷: 300m3，直徑：7米。
根據設定量將粉煤灰均勻地倒入螺旋輸送機中。
2）材料旋轉閥
交貨期：18~36m3/h功率：1.5kw數量：1套
粉煤灰等漿料按設定量均勻送入螺旋輸送機（輸送量可調）。
3）螺旋輸送機
數量：1套交貨容量：40m3/h功率：15kw電壓：380V。
將粉煤灰等漿料以規定量均勻送入膠體製備機。
4）製漿機
數量：1套製漿量：60-120m3/h;功率：11kw;電壓：380V。
將粉煤灰或土壤與水混合，並連續製備並過濾成滿足濃度和粒度要求的漿料。
5）泥漿泵
數量：2套流量：36m3/h;功率：45kw;壓力：3.5MPa，380V。
地麵壓力。
6）清水泵
數量：1套;流速：60m3/h;功率：15kw;揚程：47m;電壓：380V。池中的水被送到準備機器。
7）汙水泵
數量：1套;流量：15m3/h;功率：3kw;揚程：30m;電壓：380V。將係統產生的汙水排放到室外汙水排放口。
8）控製係統
數量：1套
監控係統中設備的運行;電氣控製和電氣保護，係統操作和統計以及主要參數的顯示（通過間接推送算法測量）。它分為一個入口櫃和兩個控製櫃，櫃體采用GGD櫃。進線櫃是下進線模式，控製櫃控製灌漿係統所有設備的啟動和停止以及狀態顯示。
9）空氣壓縮機
排氣量：0.4m3/min;壓力等級：0.8MPa;功率：4kw;電壓：380V
煤礦粉煤灰灌漿係統設計過程
灌漿係統由（粉煤灰）灰儲罐，物料旋轉閥，螺旋輸送機，製漿機，泥漿泵等組成。
灌漿時，粉煤灰通過物料旋轉閥送入螺旋輸送機，粉煤灰按設定的固定量（可調輸送量）連續均勻地送入碎漿機;將水送至製漿機，將水和粉煤灰在製漿機中充分攪拌混合，形成混合漿料。在製漿機的製漿生產線上設置懸浮劑添加機，在漿料中加入懸浮劑，使濃度高。漿料變成增稠的懸浮膠體，確保灌漿線不會被沉澱物堵塞。固體顆粒。漿料罐也設置在灌漿站附近，碎漿機的漿料出口通過漿料排出管到漿料罐的漿料入口。實施地下灌漿時，將慢漿料罐中的漿料引入泵送罐，通過泥漿泵引入地下的灌漿管道注入火區，防止滅火。
