礦井11種圖紙繪製標準及要求
第1條、計算機繪製礦圖必須做到準確、齊全、及時，符號運用要正確、統一，圖紙內容應布置適當，著色準確；礦圖必須依據《煤礦安全01manbetx 》、《煤礦防治水規定》、《煤礦測量01manbetx 》及通、防、機電提運、測量規範等法律、法規、條例和規定要求製作的基本礦圖。
第2條、礦圖上的內容、標注、符號、圖幅及編號要符合規定技術標準，比例尺應符合規定。圖紙中的采、掘巷道、工作麵、安全生產的設備、設施等必須是實測資料，並能真實、現時的反映礦井生產及安全狀況。各種注記必須齊全、規範。圖紙中必須有圖框線、圖名、比例、圖簽、圖例；圖簽欄內容應齊全，必須有煤礦法人或礦長及主要技術負責人的親筆簽字，並加蓋本單位公章。
第3條、礦圖要根據實際變化及時填繪和標注。
第4條、各種礦圖均須使用統一的坐標係統。
第5條、 計算機繪圖人員要具有一定專業知識，掌握相關技術標準，采掘繪圖員具有一定的礦井地質、水文、測量、采掘和儲量的知識，通防和機電繪圖員應有一定的本專業的知識。
第6條、圖紙資料來源明確，圖號清晰，編製、審核、校對分工明確。
第7條、繪製各類礦圖時，必須由專業技術人員參與，正確使用圖例，圖紙精度要符合測量要求，保證礦圖的質量。
第8條、各種礦圖的繪製符合準確、及時、完整、美觀的原則。達到線條均勻、圓滑，接頭間無疙瘩，點線、虛線間隔大小一致，平行線間距相等，各種文字、數字注記規範，字隔、字向符合要求，顏色標準、著色均勻、內容齊全、完整、幾何關係正確。
第9條、圖紙要按規定定期填繪：采掘工程平麵圖由生產科每月3日前根據測量結果、地質情況繪製；礦井充水性圖、月度預報圖、月度計劃圖根據采掘工程平麵圖每月補充、修改、填繪一次；礦井湧水量與各種相關因素動態曲線圖每月繪製一次；井上下對照圖每季填繪一次；其他圖紙每半年根據生產情況修正完善一次；應急圖紙要隨時填繪。
采掘工程平麵圖繪製要求
第1章 基本要求
第 1條.繪製采掘工程平麵圖的內容、精度以及繪製方法是依據《煤礦測量01manbetx 》、《煤礦地質測量圖例》、《地形圖圖式》的要求，結合公司的具體情況製定的。
第 2條.繪製圖種和比例尺,采掘工程平麵圖 比例尺1：2000
第 3條 繪製內容
1、井田技術邊界，保安煤柱及其它邊界線，注明名稱及批準文號；
2、本煤層以及與開采本煤層有關的巷道(主要巷道應注明名稱和月末工作麵位置，斜巷應注明傾向和傾角，巷道交叉口、變坡以及平行等特征點，在圖上每隔50～100mm應注記底板高程)；
3、回采工作麵及采空區。注記工作麵月末位置，平均采厚、煤層傾角、開采方法、開采年度和煤層小柱狀，丟煤區應注明丟煤區原因和煤量；注銷區應注明批準文號和煤量；
4、永久導線點和水準點，注明點號和高程；臨時點根據需要注記；
5、鑽孔、勘探線、煤層露頭線、風化帶、煤層變薄區、尖滅區、陷落柱和火成岩侵入區、煤厚點、煤樣點以及實測的主要地質構造；
6、發火區、積水區、煤及瓦斯突出區、冒流砂區等。應注明發生時間等有關數據；
7、井田邊界外100m以內的臨礦采掘工程和地質情況，井田範圍內的小煤窯及其開采等有關情況；
8、煤層底板等高線、根據圖麵允許情況和實際要求，加繪地麵重要工業建築、居民區、鐵路、重要公路、大的河流、湖泊；
9、水閘牆、水閘門、永久風門、防火門、突水點、抽放水鑽孔，標注近期巷道、工作麵探放水鑽孔數量。
第4條圖種編繪原則及精度要求
1：2000采掘工程平麵圖的井巷部分按實際比例繪製，1：2000采掘工程平麵圖圖例符號按相同比例尺的要求繪製。
重要地物與地物輪廓相對附近控製點的平麵位置誤差<圖上0.6mm；
次要地物、地物輪廓<圖上0.8mm；
井巷輪廓與最近控製點的相對位置誤差<圖上0.6mm；兩相鄰點邊長誤差<圖上0.3mm；
第 5條.圖麵整飾
1.采掘工程平麵圖按上北下南方向繪製。
2.礦圖一律采用100 mm×100 mm的坐標格網，格網線粗0.10mm。
3.圖廓形式：最外為1.0mm粗的黑線，中間隔1.5mm畫一條0.15mm粗的黑線，再隔15.0mm寬畫0.15mm粗的黑線作為內圖廓線。圖簽與圖廓的繪製見圖—001。

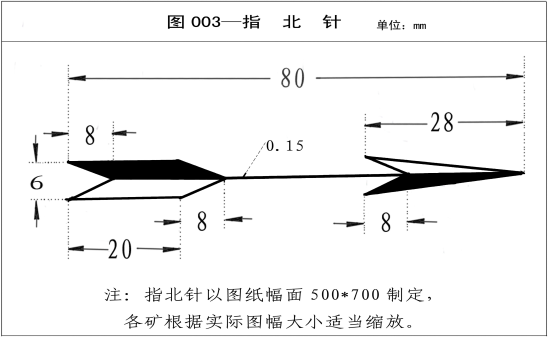

4.不是上北下南的正格分幅圖和自由分幅圖應繪製指北針，指北針繪製在圖幅的右上角(原則繪製在第2×2格網處)。
指北針的繪製原則按圖—003的要求繪製。
第 6條.顏色規定

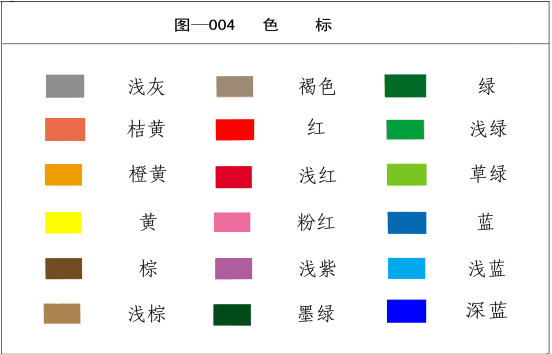

1.涉及井下測量控製點、邊界、地層、岩石、地質勘探、地質構造等圖例符號的顏色，以及測量、地質、水文地質、儲量估算等圖紙的顏色著色，原則按照圖—004規定的顏色著色，未規定顏色均為黑色。
2.圖中井田範圍內的井筒和鑽孔的地麵高程一律用紅色注記，工業廣場及風井煤柱用紅色線條。
3.井巷工程中,岩巷用桔黃色；分煤層繪製的，煤巷用黑色，綜合繪製的，主采煤層用黑色，其它煤層開采的巷道用墨綠色等顏色區分。使用的顏色要求能明顯區分並能在紙質圖上明顯顯示。
第 7條.圖件存儲
采掘工程平麵圖填繪後及時存儲在本機內(專人管理)，並同時
在臨近的計算機上備份，於次季第一個月10日前備份在可移動硬盤上，於次年1月10日前采用刻錄光盤存儲備份一套。
第二章. 圖紙注記
第 8條.繪製礦圖時，各種符號尺寸大小應按要求繪製，在符號密集時，可省略次要符號，以不影響看圖為準。
第 9條.注記包括地理名稱注記、說明注記和各種數字的注記等。地圖中所使用的漢語文字應符合國家通用語言文字的規範和標準。
第 10條注記字列分為水平字列、垂直字列、雁行字列和屈曲字列：
水平字列----由左至右各字中心的連線成一直線。且平行於南圖廓；
垂直字列----由上至下各字中心的連線成一直線。且垂直於南圖廓；
雁行字列----各字中心的連線斜交於南圖廓，與被注地物走向平行，但字向垂直於南圖廓，如山脈名稱、河流名稱；當地物延伸方向與南圖廓成45°和45°以下傾斜時，由左至右注記；成45°以上傾斜時由上至下注記字序如圖1所示。
屈曲字列----各字字邊垂直或平行於線狀地物，依線狀地的彎曲排成字列，如街道名稱注記、說明注記等。
注記的字隔是下列注記個字間的間隔，分下列三種：
接近字隔----各字間間隔由0mm—0.5mm。
普通字隔----各字間間隔由1.0mm—3.0mm。
隔離字隔----各字間間隔為字大的2—5倍。
注記字隔的選擇是按該注記所指地物的麵積或長度大小而定，各種字隔在統一注記的各字中均成相等；為便於讀圖，一般最大字隔不超過字大的5倍，地物延伸較長時，在圖上應重複注記名稱。

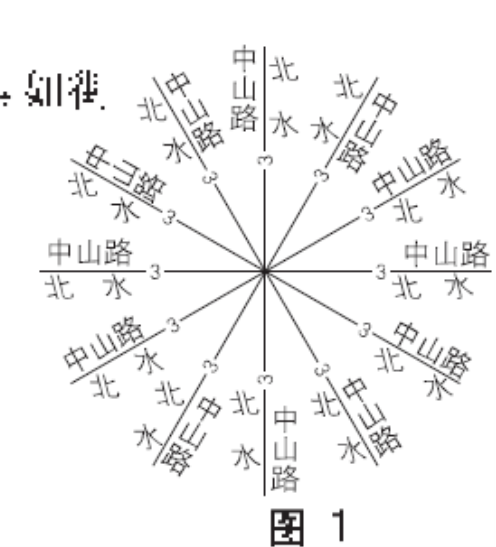

注記字向，一般為字頭朝北圖廓直立，但街道名稱、公路等級其字向按圖1所示
第11條.阿拉伯數字注記用在線狀地物(含井下巷道)、高程等注記時，字向按光線法則(光線法則：以光線在右上角呈45°照射，所有的字體注在陽麵)執行；用於獨立地物，如鑽孔高程、孔號、井口高程、碎部點高程注記時采用水平字列(水平字列：各字中心連線平行於南、北圖廓，由左向右排列)，字頭朝圖幅上方，字隔0.1mm。
第12條.漢字注記用在線狀地物(如河流、道路、巷道等)名稱注記時，一般沿地物走向注記，若線狀地物的走向與下圖廓的交角大於45°，則從上往下注，否則從左到右注記，字頭不能朝下；用在獨立地物注記時字頭朝上。
第13條.漢字注記字隔為本身字大的1～3倍，若地物較長時，可隔40～50cm再注一次。斷層應按落差變化、走向長度及控製點分段注記。
第14條.獨立符號說明注記盡可能采用水平字列，不得已時采用垂直字列。
第15條.數字注記取位規定
水準點、導線點、巷道頂板高程和經四等以上水準連測的地麵控製點高程取0.001m；
井口、井底、鑽孔孔口、采高、及見煤高程取0.01m，煤厚取0.01m；
斷層落差、煤倉和1：2000地形圖地形點高程取0. 1m；
坐標方格網的座標值取1m，各種傾角取1°。
第16條.方格網坐標注記在內外圖廓之間的上、下、左、右，四角及公裏變化處的坐標應注全數，采用黑體(Times)，1：2000，圖上字高為2. 5mm；正格圖幅采用水平字列，自由圖幅字列與格網線平行。
第17條.符號中未標明尺寸的，粗線寬為0.3mm，細線寬為0. 10mm，點的直徑為0.25mm；一般虛線線長4mm、間隔2mm。
第18條.除單獨規定外，字體一般為黑色；字體注記一般漢字及字母注記用仿宋體，數字用長等線體，若數字與漢字及字母同時使用時，數字用仿宋體。字體大小按以下規定執行：
1、井筒名稱：1：2000圖上字高為3.5mm；
2、井筒用途、巷道名稱、邊界、露頭、斷層等名稱注記1：2000圖上字高為3mm；
3、測點編號、測點高程用長等線體： 1：2000圖上字高為1.5mm；
4、井筒高程、煤厚、斷層產狀要素等數字注記：1：2000圖上字高為2mm；
5、工作麵編號用黑體(Times)： 1：2000圖上字高為3mm；
6、工作麵回采日期、鑽孔編號注記： 1：2000圖上字高為2.5mm；
7、工作麵月份回采注記： 1：2000圖上字高為3mm；
8、剖麵線(勘探線)號用黑體(Times)： 1：2000圖上字高為8mm。
第三章 具體內容及要求

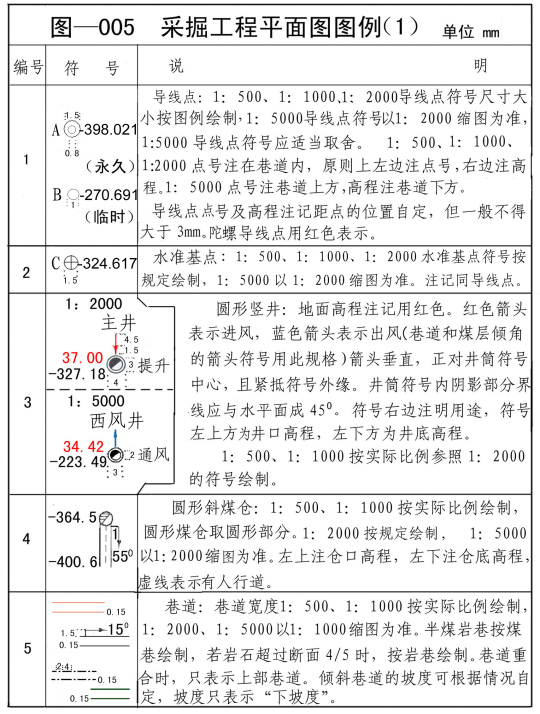

第19條.巷道、導線點、水準基點、圓形豎井、圓形斜煤倉、
圓形煤倉的符號按圖-005[采掘工程平麵圖圖例(1)]的要求繪製。
主要巷道應注明名稱(一字間隔)，主要斜巷還應注記傾向和傾角，1：2000傾角字高2mm，巷道交叉口、變坡以及平巷等特征點，在圖上每隔50～100mm應注記底板高程。
所有高程點全部錄入電子版圖的文件中，根據高程的密度要求，凡是不需要在圖上的顯示的，該類高程點另建圖層，平常處於關閉，當需要用到該高程時，打開該圖層。高程點密度，在圖上每隔50～100mm應注記底板高程，變坡點、交叉點等特征點壁宿上圖。在巷道內能注記的，一律注記在巷道內，點號在左，高程在右，符號按《圖例》1號要求繪製，當巷道內不能注記時，點號在巷道的上方，高程在巷道的下方下，距巷道線的間距1mm，注記在符號中部。
當兩巷道的投影重合時：(1)當兩巷道上下重疊時，如上下一樣寬或下巷道寬時，下麵巷道寬於上麵巷道，巷道幫與幫的間距0.3mm；如下麵巷道窄於上麵巷道，則下麵巷道繪長4mm，間隔1mm的虛線，巷道幫與幫的間距0.3mm。(2)當下麵巷道與上麵巷道交叉時，下麵巷道交叉部份不繪，若交叉部份是小硐室(如躲避硐等)，則小硐室繪長4mm，間隔1mm的虛線。
月末位置的標注：在巷道的一幫，劃一條長10mm長與巷道垂直的短線(線寬0.15mm)在短線的前方注明時間。字體為黑體，大小為1.5×2.5。獨頭巷道、當年施工巷道注記日期，其它巷道不注記日期。
繪出所有井口，同時注記井筒名稱或編號、風流方向、井筒用途及井口、井底高程。

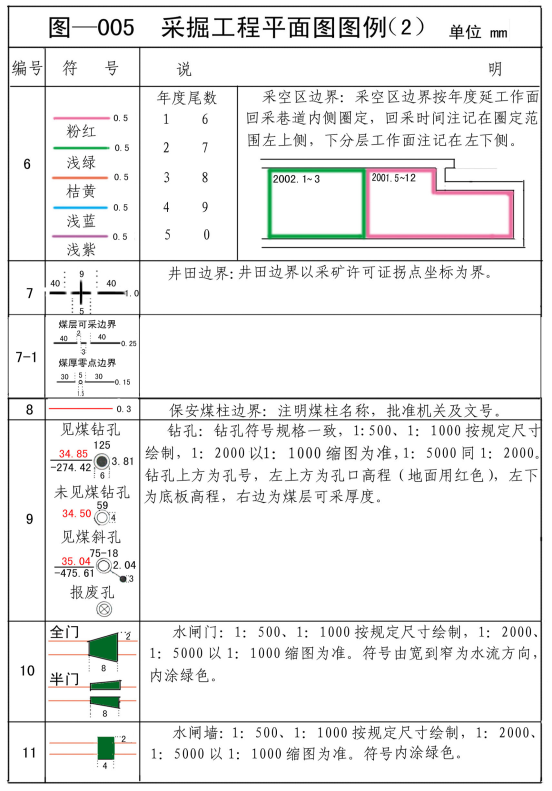

第20條.采空區邊界、井田邊界、保安煤柱邊界、鑽孔、水閘門、水閘牆的符號按圖-005[采掘工程平麵圖圖例(2)] 、圖-005[采掘工程平麵圖圖例(3)]的要求繪製。

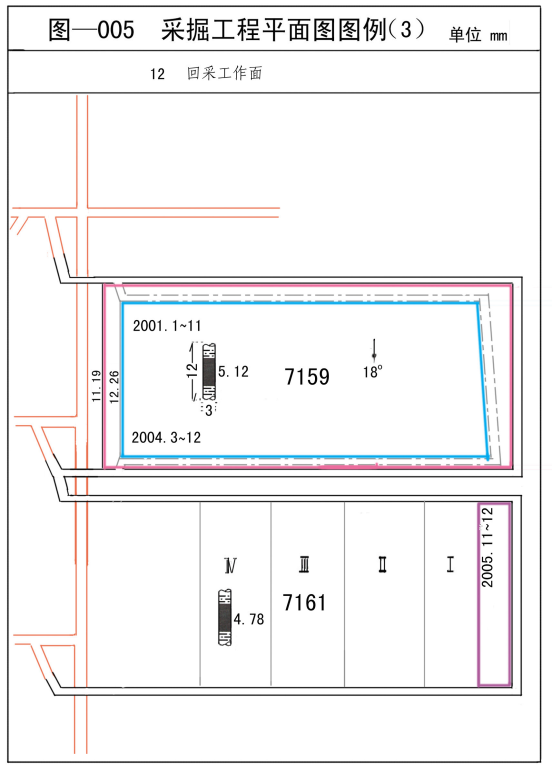

回采工作麵注記編號、煤層傾角、煤層小柱狀和年度回采色框、年度回采日期、停采日期。
工作麵編號注記在工作麵中間，采空區按年度注記回采色框、年度回采日期(年、月)，年度回采色框線粗為1mm，年度回采日期若沿走向注記超過年度回采色框，可沿傾向注記；凡已停采的工作麵在停采線(用0.15mm單線)注停采日期(月、日，字高為1.5mm)；煤層傾角(字高為1.5mm，箭頭長與斜巷傾角的箭頭相同);煤層小柱狀(大小為3mm×12mm，煤層厚度字高為2mm)，內容要與實見地質情況相符且比例適當。
井田技術邊界、保安煤柱及其它邊界線，注明名稱和批準文號。井田邊界：顏色為黑色；保安煤柱和地麵受護邊界：顏色為紅色；批準文號注在線的外邊，盡可能水平排列在煤柱線的右上方，字高為3mm，字的顏色與線的顏色一致為紅色。
鑽孔孔口高程、底板高程、煤層厚度的數字字高為2mm。
第21條.永久風門、風橋、防火門、防火密閉牆、煤層自然發火區與發火點、瓦斯突出或噴出地點、冒流砂區、煤層露頭與風化帶、煤層底板等高線按圖-005[采掘工程平麵圖圖例(4)] 的要求繪製。
冒流砂區符號適應冒頂區，冒流砂區範圍10m以下不畫。
煤層露頭指煤層頂板到底板寬度在平麵上的投影，煤層露頭線到風氧化帶線之間為風氧化帶，斜線與風氧化帶線成60°並畫滿。
第22條.實測正、逆斷層，斷層編號及注記，斷層上、下盤，實測和推測陷落柱，岩漿岩侵入體及天然焦界線等按圖-005[采掘工程平麵圖圖例(5)] 的要求繪製。
繪落差大於平均煤厚二分之一的斷層，並注記斷層的性質、傾角、落差，斷層注記用紅色；1：1000、1：2000按圖-005[采掘工程平麵圖圖例(5)]中編號27 的要求繪製，1：5000圖中對采掘影響較大的5m以下(包括5m)落差斷層原則上按圖-005[采掘工程平麵圖圖例(5)]中編號24、25、26 的要求繪製。采空區繪等高距不大於50m的煤層底板等高線。
第23條.繪井田邊界外100m以內的涉及公司所屬礦井的采掘工程和地質情況。按最新的航測圖繪製大的河堤、湖堤。繪圖簽、圖廓及指北針。
礦井地質和水文地質圖繪製要求
1. 比例要求：1：5000或1：l0000。
2. 圖紙中必須嚴格按《采礦許可證》上的拐點坐標標注礦區範圍。
3. 圖紙中必須有主、風井等井口的坐標及高程等注記；煤層露頭線、地層界線、地層代號、地層產狀、構造軸線、斷層線等地質要素；高程點、巷探工程點、鑽探孔號、剖麵線、井田邊界、相鄰礦井名稱；河流、水庫、泉、井；公路、輸電(水、氣)管線；城、鎮及廠礦(村莊)名稱；國家明令保護的文化古跡、公益和重要工業設施位置等注記。
4. 圖紙中必須標注指北方向，坐標網格、坐標值的標注、首、基曲線及高程等注記必須與圖紙比例相適應。
5. 圖中標示的采、掘工程必須能反映半年內的工程進展的真實狀況
井上、下對照圖繪製要求
1. 比例要求：1：5000或1：l0000。
2. 圖紙中必須嚴格按《采礦許可證》上的拐點坐標標注礦區範圍。
3. 圖紙中必須有主、風井等井口的坐標及高程等注記；煤層露頭線、地層界線、地層代號、地層產狀、構造軸線、斷層線等地質要素；高程點、巷探工程點、鑽探孔號、剖麵線、井田邊界、相鄰礦井名稱；河流、水庫、泉、井；公路、輸電(水、氣)管線；城、鎮及廠礦(村莊)名稱；國家明令保護的文化古跡、公益和重要工業設施位置等注記。
4. 圖紙中必須標注指北方向，坐標網格、坐標值的標注、首、基曲線及高程等注記必須與圖紙比例相適應。
5. 圖中標示的采、掘工程必須能反映半年內的工程進展的真實狀況,必須明確標出礦井合法邊界，如實填繪井巷位置及采掘進度，煤層底板等高線及巷道標高標注要準確可靠。
通風係統圖繪製要求
1. 可以是示意圖，也可以在《礦井采掘工程平麵圖》上繪製。
2. 圖中必須有采煤工作麵名稱、主要大巷(上山或下山)名稱；測風站、掘進頭、風門、風橋、密閉、局部扇風機位置；新鮮風流與泛風風流方向；主、風井井口的坐標、高程；礦井總進風量、總出風量、主風機及局部扇風機的型號、功率、吸風量等主要技術參數。
3. 圖紙中的圖例必須與圖紙內容相適應。
4. 圖中的采、掘工程及相應的通風設施必須能反映礦井近期內(以三個月為限)的真實狀況。
一通三防圖紙繪製總體要求
1.整體布局合理、美觀，圖麵整潔，線條均勻光滑。
2.標注內容完整、準確，充分反映井下實際情況，嚴格按照圖紙填圖說明和標注格式進行標注。
3.圖名一律標在圖廓內，位置在圖的上圖廓線下方留白位置居中，圖名(字高33毫米仿宋，字與字之間一個字間距，不帶邊框)與上部內圖廓線間距30毫米。
4.在每張圖的左上角繪製一通三防圖紙說明。圖紙說明中，除圖紙名稱項目外，其它內容和格式與采掘工程平麵圖圖紙說明一致。
5.在每張圖的右下角繪製圖簽。
6.在每張圖的左下角繪製一通三防圖紙圖例。
7.多煤層同時開采必須繪製分層通風係統圖，上報通風管理部的通風係統圖可繪製在同一張圖紙上。
8.礦井通風係統圖及立體示意圖均要繪製指北針，位置同采掘工程平麵圖。
9.通風係統圖風流方向均用箭頭線標注，風流分支處必須標明風流方向。
10.通風係統圖中，測風站數量能夠反映礦井風流分配情況。
礦井通風係統三種圖的繪製要求及標注內容
(一)礦井通風係統平麵圖
1.在1：2000或1：5000采掘工程平麵圖上繪製。
2.圖上標注內容：主扇、風流方向、局部通風機、風筒、密閉、風門、正反向風門、防火門、調節、風橋、測風站、防爆門、節點編號、采空區、火區、巷道名稱及采掘工作麵編號等。
3.主扇應標注的內容：主扇型號、電機型號、排風量、井下總回風量、主扇轉速、葉片角度(或前導器角度)、電機額定功率、電機實際功率、主扇負壓(即裝置靜壓)、等級孔等。
4.局部通風機應標注的內容：局部通風機安裝地點、型號、風筒直徑、全負壓風量、局部通風機實際吸風量、風筒供風距離。
5.測風(站)點標注的內容：地點、斷麵積、風速、風量、氣溫、瓦斯濃度、二氧化碳濃度。
(二)礦井通風立體示意圖
1.圖幅不小於零號圖紙。
2.所有井巷用雙線(或一粗一細)繪製。
3.坐標係選擇：沿煤層走向的巷道與X軸平行，與走向垂直的巷道與Y軸平行，立井與Z軸平行，X軸垂直Z軸，X軸與Y軸成45～60度。為了充分體現層次關係，Z坐標軸要選擇適當比例。對於井田範圍較大、形狀不規範的礦井，可根據本礦實際，將坐標係適當旋轉。
4.繪圖時可不嚴格按比例，但要反映礦井通風係統的空間立體情況，突出層次。
5.為了更好地反映主要井巷的相對空間位置，進、回風井、暗斜井、溜煤眼、石門、大巷、采區主要巷道用0.6毫米實線繪製。
6.圖上標注內容：和通風係統平麵圖一致。
7.圖名、圖簽、圖例、標注內容的標注方法和礦井通風係統平麵圖相同。
(三)礦井通風網絡圖
1.采用一號圖紙單線條(粗細1.25磅，0.44毫米)繪製。
2.凡構成獨立通風係統的所有用風點均要在圖上顯示。
3.網路的簡化：簡單的串聯或並聯分支可用一條等效分支代替，對壓降很小的井底車場、采區車場及某些巷道可並為一個節點。
4.要盡量減少風路的交叉。交彙點用節點編號(直徑6毫米仿宋)；不交彙的交叉巷道用直徑3毫米的半圓形繞線繪製。
5.網絡圖一般采取上下放置，其進風段下方，用風段在中間，回風段在上方。形狀為橢圓形。
6.圖上標注內容：主扇、局部通風機、風筒、風流方向、節點編號、風門、調節、主要巷道名稱及采掘工作麵編號。
7.圖名、圖簽、圖例、標注內容的標注方法和礦井通風係統
| 圖簽與圖廓 單位：毫米 |
| 1.5 上海大屯能源股份有限公司××煤礦（仿宋、字高7） ×煤層通風係統圖（黑體、字高8） 製 圖 礦 長 校 對 製圖日期 科 長 比 例 尺 總工程師編 號 |
煤礦通風係統圖紙填圖說明
| 序號 | 名稱 | 圖例格式 | 顏色 | 填圖格式 | |
| 1:5000 | 1:2000 | 風流方向和設施的繪製線條寬度0.35毫米 | |||
| 1 | 進風風流 | 紅色 | 箭頭長度10毫米,高度1毫米。1：2000 平麵圖在巷道中間畫； 1：5000平麵圖風流在巷道上方（或左側）並間隔1毫米 | ||
| 2 | 回風風流 | 藍色 | 格式同上。巷道線條顏色與風流顏色一致 | ||
| 3 | 測 風 站 | 紅色 | 設施長度10毫米,巷道一側高度1毫米；巷道內的，單側高度為1/3巷寬 | ||
| 4 | 永久風門 | 深紅色 | 門扇迎向風流。設施寬度2.5毫米，高度3毫米 | ||
| 5 | 臨時風門 | 深紅色 | 門扇迎向風流。設施寬度2毫米，高度3毫米 | ||
| 6 | 正反風門 | 深紅色 | 同上，且正反風門間距0.5毫米 | ||
| 7 | 永久密閉 | 綠色 | 密閉牆寬度2毫米，與巷道平齊 | ||
| 8 | 臨時密閉 | 深紅色 | 設施高度3毫米,寬2毫米 | ||
| 9 | 風 橋 | 紅藍色 | 箭頭寬度和高度均為10毫米 | ||
| 10 | 局部通風機 | 深紅色 | 直徑3毫米,F為仿宋 | ||
| 11 | 風 筒 | 深紅色 | 風筒每節長3毫米，高1毫米。 | ||
| 12 | 調節風窗 | 深紅色 | 門扇迎向風流。設施寬度2毫米，高度3毫米 | ||
| 13 | 防 爆 門 | 深紅色 | 防爆門寬度同上，箭頭寬3毫米；設施高度3毫米 | ||
| 14 | 變 電 所 | 深紅色 | 直徑3毫米,仿宋 | ||
| 15 | 絞 車 房 | 深紅色 | 直徑3毫米,仿宋 | ||
| 16 | 節點編號 | 深紅色 | 係統圖中直徑3毫米,網絡圖中6毫米,仿宋 | ||
| 17 | 炸 藥 庫 | 深紅色 | 寬度4毫米，高度4毫米 | ||
| 18 | 火 區 | 紅色 | 直徑3毫米,仿宋 | ||
| 19 | 非常倉庫 | 紅色 | 直徑4毫米 | ||
| 20 | 抽排風機 | 深紅色 | 寬度6毫米，高度6毫米 | ||
| 21 | 離心式主扇 | 深紅色 | 寬度6毫米，高度6毫米 | ||
| 22 | 軸流式主扇 | 深紅色 | 寬度12毫米，高度6毫米 | ||
| 23 | 柵 欄 | 深紅色 | 寬度2毫米，高度3毫米 | ||
| 24 | 防 火 門 | 深紅色 | 寬度2毫米，高度3毫米 | ||
通風係統圖圖例與圖廓的位置關係
1.通風係統平麵圖和立體示意圖的圖例按四列布置。在圖紙左下角，圖例左、下方外框線與圖紙內圖廓線重疊布置，線條寬度0.5毫米。列寬35毫米，行高10毫米，表頭行高15毫米。表頭字體用黑體，字高7毫米，字符間距45毫米。圖例中其它文字為仿宋，字高5毫米。圖例內容均水平垂直居中對齊。詳見下表：
煤礦通風係統圖圖例1
| 圖 例 | |||
| 進風風流 | 防 爆 門 | ||
| 回風風流 | 變 電 所 | ||
| 測 風 站 | 絞 車 房 | ||
| 永久風門 | 節點編號 | ||
| 臨時風門 | 炸 藥 庫 | ||
| 正反風門 | 火 區 | ||
| 永久密閉 | 非常倉庫 | ||
| 臨時密閉 | 抽排風機 | ||
| 風 橋 | 離心式主扇 | ||
| 局部通風機 | 軸流式主扇 | ||
| 風 筒 | 柵 欄 | ||
| 調節風窗 | 防 火 門 | ||
2.通風網絡圖圖例的格式、與圖廓的位置關係等和通風係統平麵圖相同。內容詳見下表：
煤礦通風係統圖圖例2
| 圖 例 | |||
| 進風風流 | 風 筒 | ||
| 回風風流 | 調節風窗 | ||
| 永久風門 | 節點編號 | ||
| 臨時風門 | 離心式主扇 | ||
| 正反風門 | 軸流式主扇 | ||
| 局部通風機 | |||
通風係統平麵、立體圖中，主扇標注格式、局部通風機標注格式和測風站標注格式。標注格式的外框線與圖廓線平行或垂直，並用一條綠色(線條寬度0.2毫米)的引線指示出主扇、局部通風機和測風站位置。
1.主扇標注格式。主扇參數以表格形式標注，表格按2列設置，線條寬度0.25毫米，線條和字體顏色均為綠色，字體均為仿宋。表頭字高5毫米，風井與主扇間空1個字間距。表中其它字高3毫米。第一列寬度25毫米，第二列寬度30毫米。表頭行高10毫米，其它行高6毫米。表格內容均水平垂直居中。所有標注單位均左對齊，數字和單位之間空1個字間距。詳見下表：
主扇標注格式
| ×風井 ×#主扇 | |
| 主扇型號 | G4-73-11NO.25D |
| 電機型號 | JSQ1512-10 |
| 排 風 量 | 4037 m3/min |
| 總回風量 | 3858 m3/min |
| 主扇轉速 | 480 r/min |
| 前導器角度 | 90 度 |
| 電機額定功率 | 280 Kw |
| 電機實際功率 | 195 Kw |
| 主扇負壓 | 1500 Pa |
| 等 級 孔 | 2.09 m2 |
2.局部通風機標注格式。局部通風機參數以表格形式標注，表格按2列設置，線條寬度0.25毫米，線條和字體顏色均為綠色，字體均為仿宋。表頭字高3毫米，其它字高2毫米。第一列寬度15毫米，第二列寬度20毫米。表頭行高5毫米，其它行高3毫米。表格內容均水平垂直居中。所有標注的單位均左對齊，數字和單位之間空1個字間距。詳見下表：
局部通風機標注格式
| 安裝地點 | |
| 型 號 | FBDNO6.0/2×15 |
| 風筒直徑 | Φ800 毫米 |
| 全負壓風量 | 880 m3/min |
| 吸 風 量 | 358 m3/min |
| 供風距離 | 800 m |
3.測風站標注格式。測風站參數以表格形式標注，表格按2列設置，線條寬度0.25毫米，線條和字體顏色均為綠色，字體均為仿宋。表頭字高3毫米，其它字高2毫米。第一列寬度16毫米，第二列寬度10毫米。表頭行高5毫米，其它行高3毫米。表格內容均水平左對齊，垂直居中對齊。詳見下表：
測風站標注格式
| 測風站地點 | |
| S= | m2 |
| V= | m/s |
| Q= | m3/min |
| T= | ℃ |
| CH4= | ％ |
| CO2= | ％ |
井下運輸係統圖繪製要求
1、要求畫出井下有軌道鋪設、膠帶運輸、刮板運輸機及電氣控製設備、設施走向的示意圖，其他無關的設備、設施、巷道可以不畫出(注：架空乘人裝置及其走向要畫出)。
2、圖紙上的圖例必須在圖紙的右下方總標題欄中列表圖文對照加以說明。
3、井下主要巷道名稱、軌道鋪設長度，運輸設備(含電機車、煤車、矸石車、料車等)的型號、規格、數量及運轉方向，如空重車方向、矸石車方向等，應在合適位置用方框加文字說明，注明相應技術參數(如巷道名稱、長度、傾角、型號、跑車防護和防跑車裝置、鋼絲繩型號、運行最大速度等)。
4、膠帶運輸、刮板運輸機線路的巷道名稱、鋪設長度、設備型號要在線路旁用方框加文字說明。
礦井運輸係統圖繪製要求
1、運輸係統圖在采掘工程平麵布置圖的基礎上進行繪製，統一采用1:2000比例，圖上看不清楚部分可拉出放大顯示。
2、用計算機繪製、按照1︰1比例打印。
三、圖紙除繪製現有軌道鋪設走向示意圖外,與軌道運輸無關的設備、設施等均不必繪出。
四、巷道用灰色細實線繪製，軌道用粗實線(線寬0.5mm)繪製，單軌用單線表示，雙軌用雙線表示，不同軌型用顏色區分。同類軌型的道岔和道軌用同樣顏色表示。道岔用數字序號進行編號。道岔型號、分岔方式、轉轍方式、數量在圖中列表說明。
五、主要斜巷需繪製提升示意圖，具體說明巷道長度、提升絞車型號、保險設施、巷道坡度等參數(參照圖中“北二采區軌道上山斜巷提升示意圖”繪製)。在主要斜坡道的重要偏口、重要設備位置、車場、變坡點等處標注巷道米數。
六、主要運輸巷道需繪製巷道斷麵圖，說明巷道高度、巷道寬度、腰線位置、軌道鋪設位置等參數。
七、巷道內的軌道、道岔、充電硐室、架空乘人裝置、無極繩絞車、斜巷絞車、跑車防護和防跑車裝置等須按圖例繪製在係統圖相應位置，並用方框加文字說明技術參數特征(如設備名稱、型號、配套電機功率、鋼絲繩長度、適用範圍等)。
八、井底車場保險設施以離副井筒最近處開始按數字序號進行編號。
九、主要斜巷要注明巷道坡度，標注在起坡點和變坡點
位置，未注明巷道坡度的為平巷。
十、圖例列表必須在圖紙左下方。其餘列表放置位置以美觀、協調為準。列表中文字及圖中標注文字一般采用宋體、高度為3mm的文字，根據圖幅大小，列表中文字及圖中標注文字可適當放大和縮小，但最小文字高度不得小於2mm，最大文字高度不得大於5mm。
十一、標題欄位於圖紙的右下方，所有簽名必須手寫。標題欄長度為150mm，寬度為70mm。標題欄內文字“山西鄉寧焦煤集團XXX煤業”為宋體，高度為6mm；“井下運輸係統圖”為宋體加黑，高度為6mm；標題欄的簽字欄內文字為宋體，高度為4mm。
十二、圖紙由礦機電科組織繪製，每季度更新一次(有重大變化時，在圖上手繪做出標示)。每季度以電子版的形式報機電處備案。
十三、礦井運輸係統圖標準圖例及樣本見附件。
附件1：礦井運輸係統圖標準圖例
附件2：礦井運輸係統圖樣本
安全監測裝備布置圖繪製要求
1、所有圖紙必須在當前采掘工程平麵圖上進行繪製，繪圖比例：1：1000或1：2000；圖幅不夠時可采用1：5000。
2、每個煤礦的六大係統圖紙放置在一個DWG文件中，可分層繪製，也可各係統圖紙並列放置。
3、為了便於圖紙修改和維護，應將采掘工程平麵圖精簡後設置為底圖圖塊。各係統繪製時可設置以下圖層繪製：
1)、安全監測係統圖：安全監測設備層、安全監測管線層；
2)、人員定位係統圖：人員定位設備層、人員定位管線層；
3)、調度通信係統圖：調度通信設備層、調度通信管線層；
4)、工業視頻係統圖：工業視頻設備層、工業視頻管線層；
5)、無線通信係統圖：無線通信設備層、無線通信管線層；
6)、束管監測係統圖：束管監測設備層、束管監測管線層，
7)、圖例及說明性文字置於相關設備層。
4、在采掘工程平麵底圖外再增加一通風係統圖層，在該圖層上繪製煤礦簡易通風係統(主要標明通風設施及風流方向)。
5、各係統設備、管線繪製時一律執行附件所示圖例，管線線寬0.5。
6、各係統製圖時,必須符合以下要求：
1)、安全監測係統圖紙必須標明係統型號和監測監控中心站的位置、監測斷電裝置的規格型號和位置、各類傳感器和聲光報警器的名稱、位置、報警濃度、斷電濃度、複電濃度和斷電範圍以及分站、電源等設備的位置、接線、信號電纜和電源電纜的敷設等。
2)、人員定位係統圖必須標明人員定位係統型號、分站的位置以及線路布置；
3)、調度通訊係統必須標明調度主機的型號和安裝的電話總門數，標明通訊電纜的規格型號，線路布置，電話機的安裝位置及門數；
4)、無線通訊係統標明主機型號容量，標注井下基站、控製設備及礦用電纜位置型號；
5)、工業視頻係統需標明主機型號並繪出攝象機、主要線纜安裝位置、標注其型號；
6)、束管監測係統明係統型號並分別繪製出主支管路的位置、檢測點等。
安全監控係統圖
1.圖名、圖紙、圖紙說明、圖簽的要求以及圖例的位置要求與礦井通風係統圖相同(圖名改變成××煤礦安全監控係統圖；底圖隻需保留主要係統巷道以及采掘工作麵、硐室等)。
2.比例：1：5000或1：2000
3.圖例：
(1)內容：
| 圖 例 | |||
| 監控分站 | 甲烷傳感器 | ||
| 風電閉鎖傳感器 | 一氧化碳傳感器 | ||
| 二通接線盒 | 溫度傳感器 | ||
| 三通接線盒 | 風速傳感器 | ||
| 四通接線盒 | 饋電傳感器 | ||
| 風門開關傳感器 | 設備開停傳感器 | ||
| 風壓傳感器 | |||
| 說明 | 其他圖例按照礦井通風係統圖例繪製 | ||
(2)填圖說明：
| 序號 | 名稱 | 圖例 | 圖例格式 | 顏色 | 填圖格式 |
| 1 | 監控分站 | 8毫米×3毫米，線粗0.5磅 | 黑色 | 內容用“標注”形式引出。標注為矩形，其邊框線與圖廓線平行或垂直,四列布置、第一、三列8毫米、第二、四列20毫米、行高4毫米，黑色仿宋字體，字高2毫米。 | |
| 2 | 甲烷傳感器 | 圓直徑6毫米，線粗0.5磅；字母仿宋5號，下角字仿宋小5號 | 黑色 | 同上 | |
| 3 | 一氧化碳傳感器 | 同上 | 黑色 | 同上 | |
| 4 | 溫度傳感器 | 同上 | 黑色 | 同上 | |
| 5 | 風速傳感器 | 同上 | 黑色 | 同上 | |
| 6 | 饋電傳感器 | 同上 | 黑色 | 巷道兩側適當位置 | |
| 7 | 設備開停傳感器 | 同上 | 黑色 | 同上 | |
| 8 | 風門開關傳感器 | 同上 | 黑色 | 同上 | |
| 9 | 風壓傳感器 | 同上 | 黑色 | 同上 | |
| 10 | 風電閉鎖傳感器 | 同上 | 黑色 | 同上 | |
| 11 | 二通接線盒 | 大矩形5毫米3毫米，小矩形1.5毫米×1.5毫米，居中，線粗0.5磅 | 黑色 | 同上 | |
| 12 | 三通接線盒 | 同上 | 黑色 | 同上 | |
| 13 | 四通接線盒 | 同上 | 黑色 | 同上 | |
| 14 | 通訊線纜 | 線長10毫米線粗0.5磅 | 綠色 | 位於巷道中間 |
分站標注格式
| 分站編號 | 安裝地點 | ||
| 安裝時間 | 責任人 |
甲烷傳感器標注格式
| 安裝地點 | 安裝時間 | ||
| 報警濃度 | 斷電濃度 | ||
| 複電濃度 | 責任人 | ||
| 斷電範圍 | |||
其他傳感器標注格式
| 安裝地點 | 安裝時間 | ||
| 類型 | 責任人 | ||
| 報警濃度 | （開關量不填此欄） |
排水、防塵、防火注漿、壓風、充填、抽放瓦斯等
管路係統圖繪製要求
礦井排水係統圖(平硐十暗斜井、斜井開拓方式的礦井必須提交)
1. 可以是示意圖。
2. 中應標注礦井水泵房(多級排水的礦井必須分別標注)名稱、標高；水泵的型號、功率、流量、揚程；水管(如管徑不同的規格應分別標注)長度、趟數、敷設排水管的斜井(上山)的坡度；水倉的標高、容積、礦井排水井口的名稱、標高。
3. 圖紙的圖例必須與圖紙內容相對應，並齊全。
4. 礦井各種排水設備及設施必須能反映礦井近期內運行(以半年為限)的真實狀況。
防滅火注漿係統圖
1.圖名、圖紙、圖紙說明、圖簽的要求以及圖例的位置要求與礦井通風係統圖相同(圖名改變成××煤礦防滅火注漿係統圖，其他要求相同；底圖隻需保留主要係統巷道以及采掘工作麵、硐室等)。
2.比例：1：5000或1：2000
3.圖例
(1)內容：
| 圖 例 | |||
| 主管路及流向 | 支管路及流向 | ||
| 主管路閥門 | 支管路閥門 | ||
| 製漿站 | 管路參數 | Φ×毫米×m | |
| 說明 | 其他圖例按照礦井通風係統圖例繪製 | ||
(2)填圖說明：
| 序號 | 名稱 | 圖例 | 圖例格式 | 顏色 | 填圖格式 |
| 1 | 主管路及流向 | 長10毫米、線寬0.5毫米 | 深紅色 | 箭頭指向漿流方向 | |
| 2 | 支管路及流向 | 同上 | 綠色 | 同上 | |
| 3 | 主管路閥門 | 閥體高3毫米、長6毫米，閥柄各為4毫米 | 深紅色 | ||
| 4 | 支管路閥門 | 同上 | 綠色 | ||
| 5 | 製漿站 | 長10毫米、高5毫米，線寬0.5毫米 | 紅色 | 仿宋5號字體，位於框內 | |
| 6 | 管路參數 | Φ×毫米×m | 管路直徑毫米×長度m | 紅色 | 仿宋5號字體，置於管路上方或左方 |
防塵係統圖
1.圖名、圖紙、圖紙說明、圖簽的要求以及圖例的位置要求與礦井通風係統圖相同(圖名改變成××煤礦防塵係統圖；底圖隻需保留主要係統巷道以及采掘工作麵、硐室等)。
2.比例：1：5000或1：2000
3.圖例
(1)內容：
| 圖 例 | |||
| 管路參數 | Φ×毫米×m×個 | 靜壓水池 | |
| 主管路及流向 | 支管路及流向 | ||
| 主管路閥門 | 支管路閥門 | ||
| 隔爆水棚 | 隔爆岩粉棚 | ||
| 自動水幕 | 手動水幕 | ||
| 轉載點噴霧 | |||
| 說明 | 其他圖例按照礦井通風係統圖例繪製 | ||
(2)填圖說明：
| 序號 | 名稱 | 圖例 | 圖例格式 | 顏色 | 填圖格式 |
| 1 | 主管路及流向 | 長10毫米、線寬0.5毫米 | 深紅色 | 箭頭指向水流方向 | |
| 2 | 支管路及流向 | 同上 | 綠色 | 同上 | |
| 3 | 主管路閥門 | 閥體高3毫米、長6毫米，閥柄各為4毫米 | 深紅色 | 置於管路上方或左方 | |
| 4 | 支管路閥門 | 同上 | 綠色 | 同上 | |
| 5 | 隔爆水棚 | 橫線長10毫米，線寬0.5毫米，間隔2毫米；等腰梯形左邊高6毫米，右邊高4毫米，寬3毫米 | 線條黑色，等腰梯形內為青綠色波浪 | 置於巷道上兩側 | |
| 6 | 隔爆岩粉棚 | 同上 | 線條黑色，等腰梯形內為黃色波浪 | 同上 | |
| 7 | 自動水幕 | 線寬0.5毫米；等腰梯形上寬6毫米，下寬4毫米，高3毫米；下部中間線長3毫米，左右線呈45°且底平 | 線條黑色；下部青綠色 | 同上 | |
| 8 | 手動水幕 | 線寬0.5毫米；上限長6毫米，下線長3毫米，間距3毫米 | 同上 | 同上 | |
| 9 | 轉載點噴霧 | 線寬0.5毫米；圓直徑3毫米；扇形呈90°，長4毫米 | 同上 | 同上 | |
| 10 | 靜壓水池 | 線寬0.5毫米；左右上線長2毫米，池長6毫米，高4，水麵距頂1毫米，池內均勻布置虛線；池下線長1.5毫米，間距1.5毫米，居中 | 線條黑色，池內青綠色 | ||
| 11 | 管路參數 | Φ×毫米×m×個 | 仿宋5號字體，管路直徑毫米×長度m×三通個數 | 紅色 | 置於管路上方或左方 |
井下通信係統圖繪製要求
應標明礦井通信機房的位置，機房內通信設備的型號、門數，其工作電源的來源；與電信係統的關係；各通訊電纜的型號、規格、長度，電話機的型號、規格及安裝地點；各電話機的號碼分配表等。
井上、下配電係統圖和井下電氣設備布置圖繪製要求
1、井上、下供電係統圖：
懸掛圖(1)、懸掛圖為供電示意圖，隻畫出設備供電示意、圖例、說明、標題欄等。
(2)、入井І回路、П回路要明確標注來自平地變電所電源的位置。
(3)、必須附有說明礦井電壓等級、運行方式、聯絡開關分合狀態。介紹高壓開關型號及具有那幾種保護。介紹高壓真空啟動器型號及具有那幾種保護。介紹低壓開關型號及具有那幾種保護。介紹局扇風機供電是否符合要求。
2、地麵供電係統圖
(1)、地麵供電係統圖必須注明兩回路電源的來源，架空線(或電纜)型號，截麵及架空線的長度。
(2)、必須標注清楚變壓器型號、容量、電壓比、初次級繞組的聯接方式。
(3)、高、低壓開關櫃饋出電源應標明供向何處或終端用電設備名稱。
(4)、變電所高壓母線應畫成粗實線，電氣設備及器件間的聯接線畫成實線。
3、井下供電係統圖
(1)、井下中央變電所(井下變)進線應標明從地麵變電所饋出櫃的編號，入井電纜型號、截麵及長度。
(2)、需標明高壓開關編號、過載值、延時時間、短路整定值、末端兩相最大短路電流、靈敏度係數。
(3)、應標明低壓防爆開關終端用電設備名稱、功率。
(4)、低壓饋電整定列表需標明過載整定值、短路值、末端兩相最大短路電流、靈敏度校驗係數。
(5)、整定值應標注在高爆、饋電開關右上方。啟動器要求標注負荷大小、用途。
(6)、係統圖中電氣圖形與文字符號必須符合國家標準和行業推薦的符號，電氣圖中必須作出說明的有關事項：如：設備名稱、型號、台數，額定電流、整定電流值、派生出新的電氣圖形符號等應安排在圖紙的右側、標題欄上方。
(7)圖紙按電壓等級分色管理。
礦井供電係統圖(生產能力≥3萬噸/年的礦井必須提交)
1. 可以是示意圖
2. 圖中必須有礦井供電變電所名稱、供電電源線路名稱、規格、長度、電壓等級；礦井各壓器的型號、容量；礦井主要扇風機、井下絞車、水泵、局部扇風機、開關、移動泵(抽放)站等各種用電設的型號、功率等主要技術參數要標注清楚。
3. 圖紙的圖例應齊全，並與圖紙內容相對應。
礦井各種用電設備及設施應能反映礦井近期內運行(以三個月為限)的真實狀況。井下照明係統圖
1、以照明綜合保護開關為起點，畫出照明燈、電鈴等127V電氣設備。
2、每條線路必須有電纜型號、實際長度(所有電纜不同規格的型號及實際長度)。
3、照明信號綜保應標注總負荷大小、用途。
4、所有電氣設備必須有編號，若照明燈或電鈴較多，中間有省略部分，要標明個數。
井下電氣設備布置圖
1、要求畫出井下電氣設備的巷道布置示意圖，其他對電氣設備無影響的巷道可以不畫出。
2、電氣設備應在合適的位置用方框內加文字說明、注明相應技術參數(如位置、設備型號、用途等)。
3、主要行道名稱、主要機房硐室及配電點等名稱、井下各處現有機電設備型號、規格及數量。 4、圖中應有圖例、說明(未畫出的設備、位置)。
井下避災路線圖繪製要求
1. 可以在《采掘工程平麵圖》或《礦井通風係統圖》上繪製。
2. 圖中必須有采煤工作麵名稱、主要大巷(上山或下山)名稱；主、風井井口的坐標、高程：掘進頭、風門、風橋、密閉、局部扇風機位置；新鮮風流與泛風風流方向；各種災害發生時井下工作人員的避災方向。
3. 圖紙的圖例必須與圖紙內容相對應。各種災害的避災方向應用不同的線型(或顏色)來表示。
4. 圖中的采、掘工程及相應的通風安全設施必須能反映礦井近期內(以三個月為限)的真實狀況。
