移動變電站高壓開關、礦用移動變電站用高壓真空開關技術參數

移動變電站高壓開關、礦用隔爆型移動變電站用高壓真空開關用途與功能：

KBGZY-□/10（6）Y 礦用隔爆型移動變電站用高壓（永磁）真空開關（以下

簡稱“高壓開關”），適用於具有爆炸性危險氣體及粉塵的礦井中，安裝於變壓

器的高壓側，與我廠生產的 BXB1-□/1140（660）Y（ BXB1-□/3300Y）礦

用隔爆型低壓保護箱配套使用，用於煤礦井下 10kV（6kV）/50H Z ，額定容量

6300 kVA 及以下移動變電站高、低壓兩端 ,共同組成低壓側故障分斷高壓側

電源的理想型移動變電站係統。

2、主要特點：

（1）采用技術先進的冗餘保護係統和人機對話顯示器（HMI）係統，參數設置

靈活方便、質量穩定、動作性能靈敏可靠、運行和故障畫麵直觀簡明。

（2）冗餘型保護器具有係統自檢、故障診斷巡檢及記憶功能。

（3）保護功能齊全，有過載、短路、斷相、過電壓、欠電壓、超溫、上級電源

緊停保護，並對低壓側反饋來的故障進行保護。

（4）對變壓器具有溫度保護功能，（根據客戶要求可加裝溫度顯示功能）。

（5）與變壓器和低壓綜合保護箱配套組成了國際先進的低壓側故障分斷變壓器

高壓側電源的運行模式。

（6）高壓真空斷路器安裝為導軌式，更換方便。彈簧機構式斷路器和永磁機構

式斷路器均適用，可互換。

（7）高壓隔離開關腔設有觀察窗，便於觀察觸頭分合是否良好。

（8）結構合理、操作方便，並具備電動合閘及手動儲能合閘雙重機構。

4、使用環境條件

（1）海拔高度不超過 1000m；

（2）周圍環境溫度為-10℃～+40℃；

（3）周圍空氣相對濕度不大於 95% (25℃時)；

（4）具有瓦斯和煤塵爆炸危險的煤礦井下；

（5）在無破壞金屬和絕緣的腐蝕性氣體及蒸汽的環境中；

（6）在無強烈顛簸和衝擊振動的環境中；

（7）在能防滴水和無水浸的環境中；

（8）與水平麵的安裝傾斜度不得超過 15°；

（9）汙染等級 3 級，安裝類別Ⅲ類。

二、結構特征

1、結構

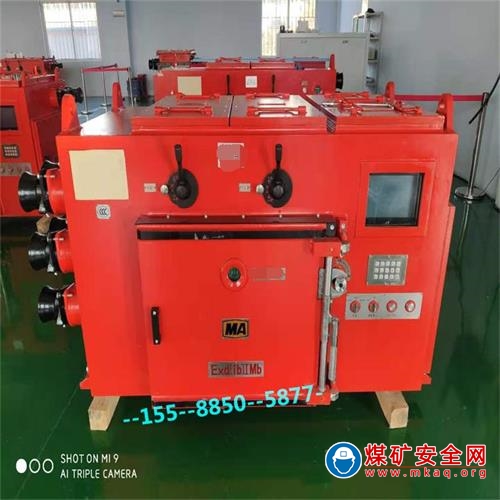

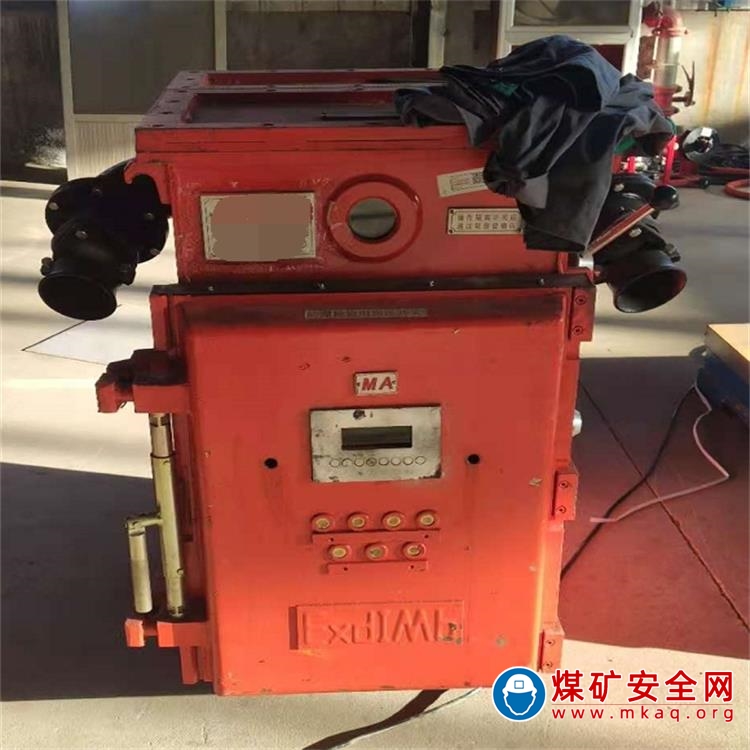

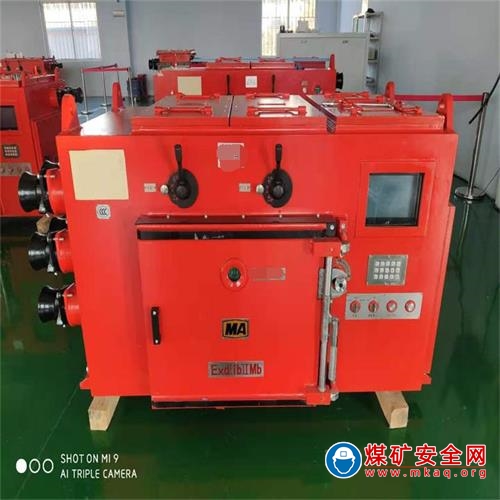

高壓開關主要由隔爆箱、斷路器和智能綜合保護器（包括人機屏 HMI）三大

部分組成。隔爆箱體分接線腔和斷路器腔兩個腔體。

箱體為長方形，中間隔板和接線腔底板將整個箱體隔成兩個隔爆腔室。上腔

接線腔左右兩側各有一個高壓電纜引入裝置。下腔裝有一隻刀閘隔離開關，並設

有觀察窗裝有電流互感器、電壓互感器和真空斷路器，斷路器由左右兩根導條導

入，並可以在兩導條內部固定斷路器。箱體右側板上設有隔離開關分合閘手柄、

斷路器機械合閘手柄、機電閉鎖裝置等。

箱體前門內部裝有試驗按鈕、智能保護器、HMI 等，前門設有液晶顯示窗，

2

顯示高壓開關運行狀態及各種故障狀態。麵板還設有參數設定按鈕及自檢、過載、

短路、複位、急停、電合、電分、手分等操作按鈕，用於實現參數設定和功能操

作。

2、結構特性

（1）具有獨立的高壓隔離開關，運行及維護安全、可靠。

（2 ）具有電動合閘及手動儲能合閘雙重機構。

（3 ）具有與國產變壓器和進口變壓器兩種安裝配套模式，可與國產變壓器和進

口變壓器配套使用。
