對開式無壓風門多種工作模式說明
對開式無壓風門多種工作模式說明

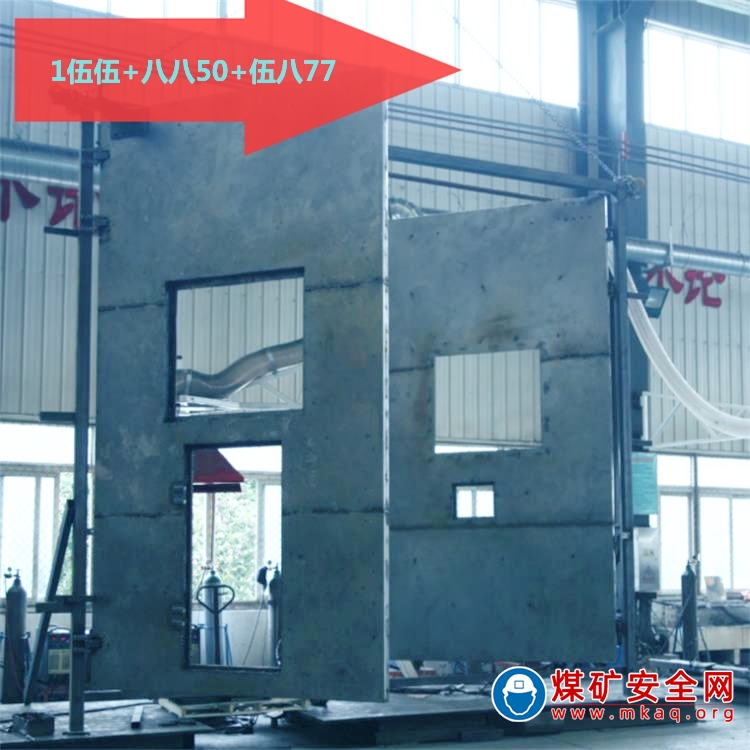

對開式無壓風門主要分為手動式自動型和氣動式三種。手動式這是比較傳統的打開方式，主要是過去的行人必須手動打開門，絕對能保證他們的生命安全。但是這種操作較費力，降低了工作效率。撞杆式在手動改進的基礎上，增加了撞杆和滑道元件。主要原理是通過風門時撞擊安裝的撞杆元件，推拉風門自動打開，省去了行人手動打開的麻煩，設計結構簡單。該裝置不能保證每次風門安全打開，風門經常損壞。電動式本實用新型主要采用電推杆來完成風門的開啟任務，但在完成過程中又需要電氣控製係統、信號傳感器等元件的配合，使得風門開啟結構的複雜性大大增加。液壓式它主要是利用液壓伸縮裝置內部的鋼絲繩，繞過滑輪來控製風門的開啟，使用方便，但容易損壞或失效，不利於通風係統的穩定。氣壓式該起動裝置主要利用壓縮空氣控製氣缸完成起動風門，該裝置性能較為可靠，不易發生故障，且結構簡單，可用於許多礦山。
手動式風門大多采用鋼絲繩閉鎖裝置，當鋼絲繩被手動推拉到一定角度時，其鎖緊機構會拉長到一定程度，采取鎖門，通常由於機械閉鎖的回彈力不好，時間長易導致鋼絲繩失去彈性，手動式風門的漏風率也不好把握。氣動式風門結構簡單，操作方便，通過氣缸內的氣源壓縮，按鈕控製來打開風門，在回流狀態下或緊急開門時，也有卸壓按鈕，方便在特殊情況下使用。
自動式風門用PLC自動控製係統，以紅外線傳感器作為監控，並配以語音報警，確保行人和車輛安全通行。控製功能：控製器接收紅外線傳感器接收器發出的信號，識別後，控製執行機構(汽缸、油缸)動作，開啟風門；延遲7秒後(PLC可調)，自動控製執行機構動作，關閉風門。閉鎖功能：當兩個相互連結的風門同時打開時，控製器控製執行機構將另一個風門鎖住，使其不能打開；風門關閉後，控製器自動解鎖。4.手動解鎖功能:出現故障時，按下複位按鈕，整個控製係統停止工作。此時，可以手動推開風門。當故障排除後按下置位按鈕，控製係統恢複正常工作。5.語音提示功能:風門打開時，控製器應控製聲光報警盒提示語音信號。
