純氣動風門控製裝置、電控液壓自動風門技術說明

純氣動風門控製裝置、電控液壓自動風門技術說明

一. . 概括

本產品為雙向無壓結構風門，適用於礦井風壓高，低的地點。

能滿足反風要求，無須再設置反向風門，一道風門可代替原正反兩道風門，在高負壓下用較小的力可將門平穩的打開。兩扇風門聯鎖開動時同單扇風門開閉一樣便捷，安裝透明窗使風門內、外具有可視性。門扇為具有抗風能力強、阻燃、使用壽命長等特點。

風門配套全氣動風門控製裝置可實現自動開閉風門。控製裝置是利用煤礦井下壓縮空氣為動力源，純氣動控製方式；同時控製兩道風門，且能夠相互閉鎖，該產品解決了井下無電源的場所風門無法實現自動開啟而人力手動開啟風門費時費力的難題。同時本產品的控製係統還可以在煤礦原有的各種鐵質和木質風門上改造加裝，不需改變風門結構，實現風門全氣動自動控製

純氣動風門控製裝置、電控液壓自動風門技術說明

二. . 工作原理

半自動控製裝置即手控法風門自動開閉形式為：風門兩側

分別安裝手動換向閥控製氣缸動作，氣缸與風門連接，當有人

礦用風門氣控裝置 礦用風門氣控裝置或礦車需要通過風門時，行人手動按動氣控閥，風門自動打開。行人經過後再次按動氣控閥，風門自動關閉。兩道風門之間存在聯鎖，當一道風門開啟時另一道風門不能開啟，開啟的風門關閉後，另一道風門會自動打開。

三. . 係統組成

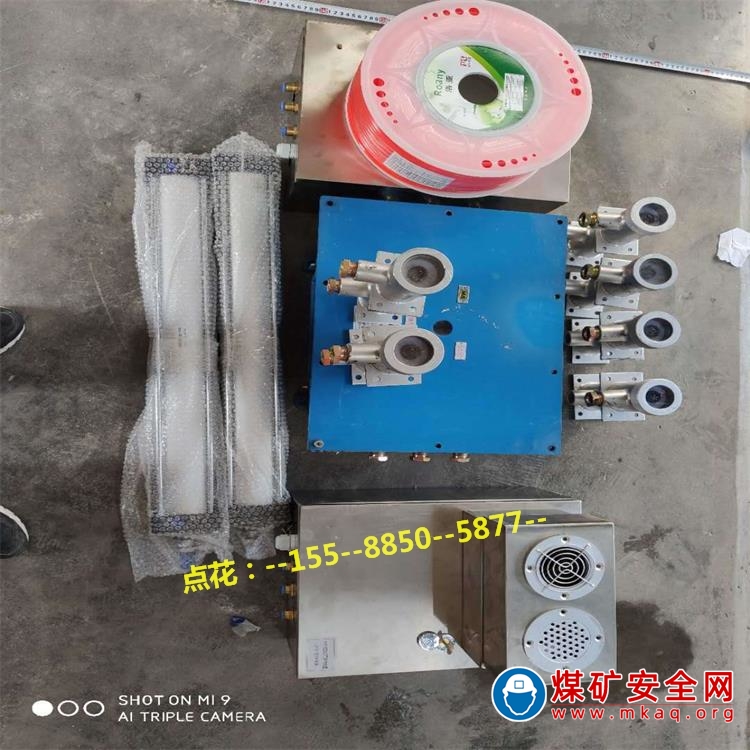

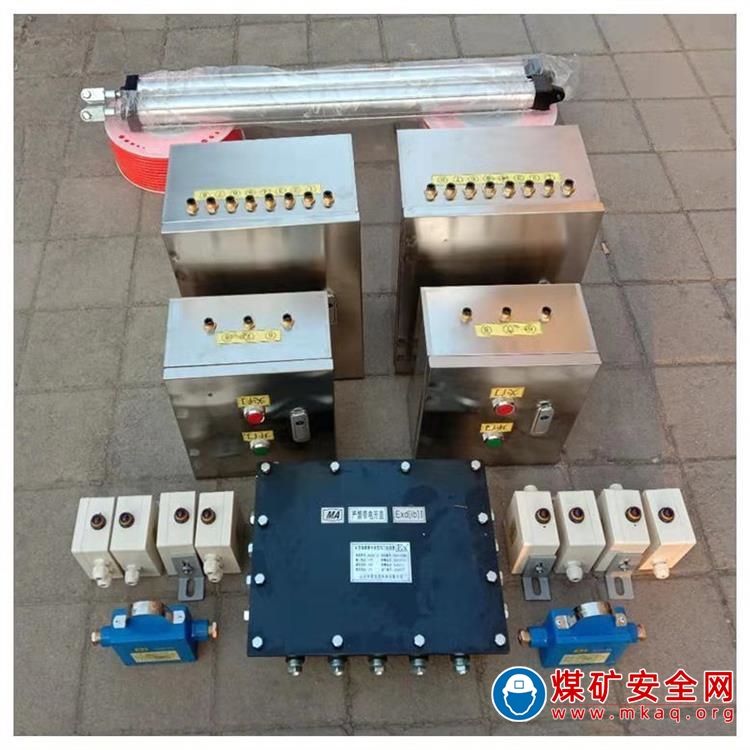

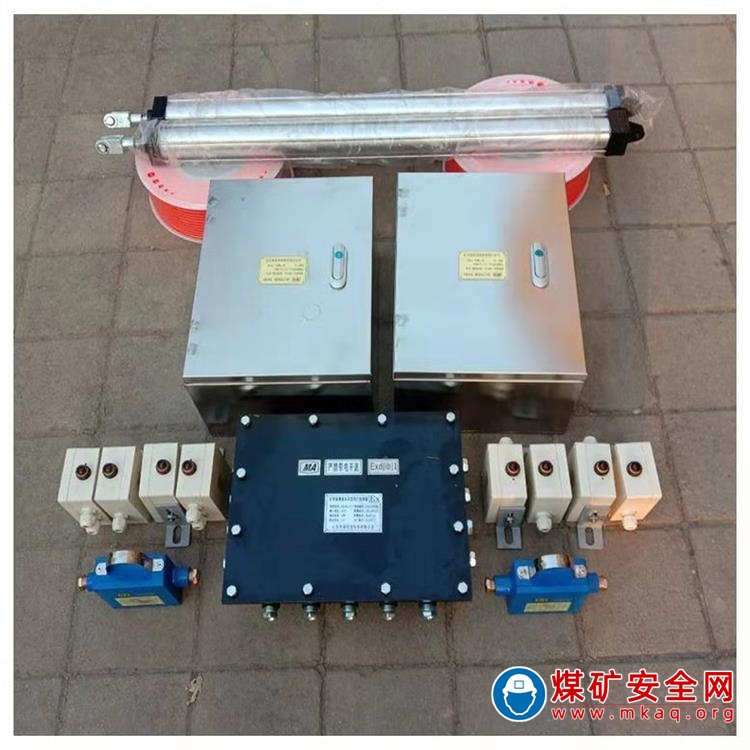

主控箱(2 個),副控箱(2 個),氣缸(2 條),氣管(1 盤)，安裝

配件等。

礦用風門氣控裝置 礦用風門氣控裝置

四、 基本參數

4.1 工作製：長期工作製

4.2 環境條件：

4.2.1 周圍環境溫度-5℃～40℃，氣壓為 0.8～1.1×

105Pa;

4.2.2 使用在有瓦斯和煤塵爆炸危險的場所；

4.2.3 在無破壞絕緣的氣體或蒸汽環境中；
