一體化智能移動製漿係統采用的技術方案

一體化智能移動製漿係統采用的技術方案如下：

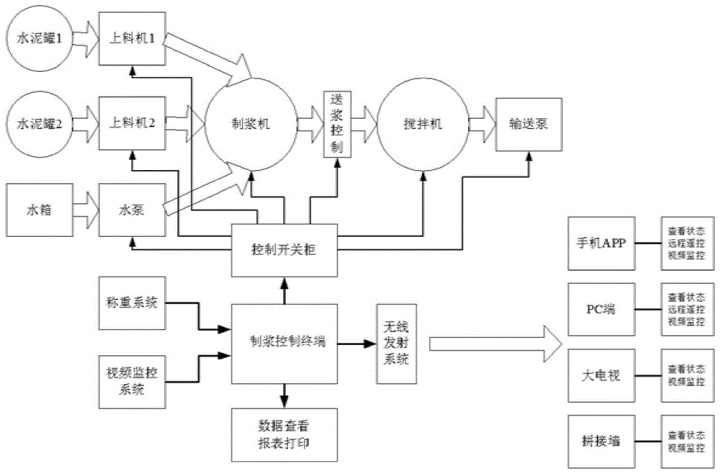

一種一體化智能移動製漿係統，包括依次連接的上料機、製漿機、攪拌機和輸送泵，所述製漿機還連接有水泵，製漿機和攪拌機之間設置有用於控製漿料輸送的送漿控製裝置，係統還包括控製開關櫃，控製開關櫃包括處理器和控製電路，處理器的控製信號端分別通過控製電路連接水泵的控製端、上料機的控製端、製漿機的控製端、送漿控製裝置的控製端、攪拌機的控製端和與輸送泵的控製端，處理器還連接有製漿控製終端和采集製漿係統過程中漿料重量的重量采集裝置，重量采集裝置也與製漿控製終端連接，製漿控製終端還連接有無線發射裝置，無線發射裝置與外部終端進行無線通訊。

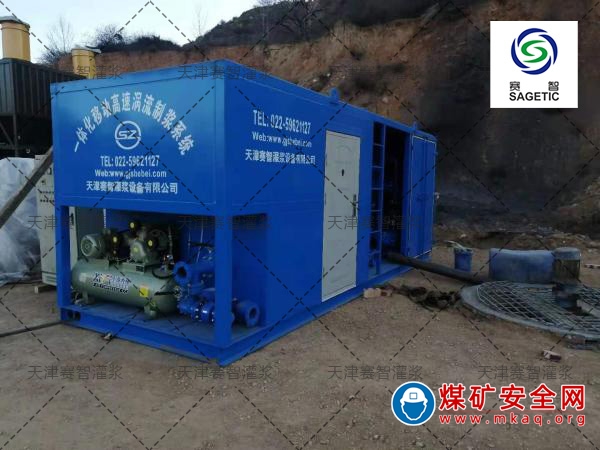

一體化智能移動製漿係統

進一步，所述送漿控製裝置為送漿閥，送漿閥打開則製漿機的漿料輸送到攪拌機，送漿閥關閉則製漿機的漿料停止輸送到攪拌機，所述送漿閥與處理器連接的控製電路為：處理器的控製信號端分別連接送漿閥電機的正轉回路繼電器開關和反轉回路繼電器開關，送漿閥的電機的正轉回路繼電器開關和反轉回路繼電器開關還分別控製一個開信號開關和關信號開關，開信號開關和關信號開關一端與電源連接，另一端與處理器通訊端連接。

進一步，所述水泵、上料機、製漿機、攪拌機和輸送泵的控製電路都為：由其電機控製回路上設置的接觸器開關控製工作，每一個接觸器開關連接一個繼電器開關，由繼電器開關控製接觸器開關的通斷，繼電器開關連接處理器的控製信號端。

進一步，所述水泵、上料機、製漿機、攪拌機和輸送泵對應的接觸器開關與電源連接的公共端設置有一個急停開關。

進一步，所述水泵、上料機、製漿機、攪拌機和輸送泵的電機回路上都設置有熱繼電器，熱繼電器的開關設置在水泵、上料機、製漿機、攪拌機和輸送泵的控製回路上，熱繼電器的開關控製控製回路的通斷。

進一步，所述處理器還連接有分別控製水泵、上料機、製漿機、送漿控製裝置、攪拌機和輸送泵的手動按鈕。

進一步，所述製漿控製平台還連接有對製漿過程進行視頻監控的視頻監控裝置。

進一步，所述無線發射裝置采用支持2g、3g、4g、5g的無線發射裝置。

一體化智能移動製漿係統的有益效果是：

1、由水泵、上料機、製漿機、攪拌機、輸送泵，以及製漿機和攪拌機之間設置的用於控製漿料輸送的送漿控製裝置組成整個製漿裝置，整個製漿裝置通過單獨的控製連線分別與控製開關櫃的處理器連接，處理器連接製漿控製終端和重量采集裝置，可以實時監控係統情況，實現了係統化的製漿係統控製，又能保證每一個裝置控製的獨立性，不會產生相互影響，係統的安全性強，不再需要人員到現場去對設備進行調整，設備故障時人員隻需通過控製關閉相關聯的設備即可保證係統的安全性，及時排除故障後也能馬上回複整個係統的工作，效率更高。且由於其控製的獨立性，可以方便係統中水泵、上料機、製漿機、攪拌機、輸送泵的移動和拆卸，不會受到傳統控製方式連線過多的影響。

2、水泵、上料機、製漿機、攪拌機和輸送泵對應的接觸器開關與電源連接的公共端設置有一個急停開關。急停開關可供人員在特殊情況斷開令係統工作，增強係統的保護性能。

3、處理器還連接有分別控製水泵、上料機、製漿機、送漿控製裝置、攪拌機和輸送泵的手動按鈕，手動按鈕可以更加方便現場人員進行控製係統中各裝置的工作，或者在製漿控製終端信號丟失等故障情況時仍然保證係統的可操作性，令操作功能性更強。

4、水泵、上料機、製漿機、攪拌機和輸送泵的電機回路上都設置有熱繼電器，熱繼電器的開關控製控製回路的通斷。可以在水泵、上料機、製漿機、攪拌機和輸送泵的電機過熱時進行電路保護。
