采空區快速注漿裝置注漿工藝采空區注漿技術方案

當前對於采空區地基處理的措施主要有:全部充填采空區、局部支撐覆岩或地麵構築物、注漿加固和強化采空區圍岩結構及預先釋放老采空區沉降潛力4種。因老采空區埋深不一，部分老采空區時間久遠、已經閉坑等原因，注漿加固和強化采空區圍岩結構成為適用範圍廣、治理效果好的技術措施。注漿法是指用人工的方法向采空區的冒落帶和裂隙帶注入具有充填、膠結性能的漿液材料，以便充填其裂隙和空洞，增加其強度的注漿施工方法。

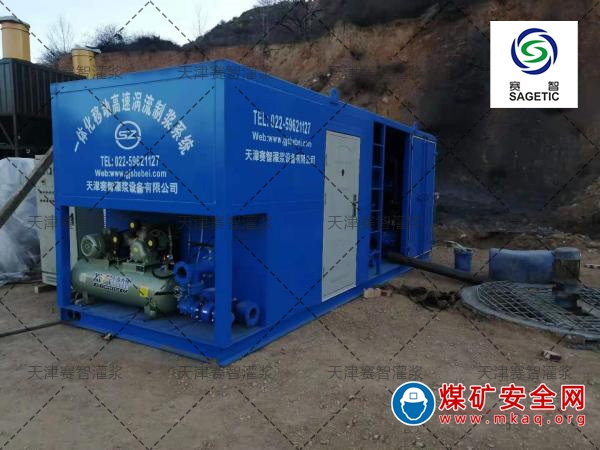

采空區快速注漿裝置

(1)體積小、重量輕、結構簡單，便於野外作業;

(2)反映靈敏，並可及時切斷設備工作電路電源;

(3)可以適應注漿鑽孔內複雜的水文地質環境。

采空區快速注漿裝置 準確控製漿液麵位置

采空區快速注漿裝置，包括控製電路和線纜盤，所述控製電路連接有注漿工作電路並控製注漿工作電路，控製電路包括升壓電路、探頭和繼電器，探頭用於檢測漿液麵的高度，探頭串聯在升壓電路和繼電器之間;

升壓電路連接有電源，升壓電路和電源封裝在線纜盤內，線纜盤上纏繞有兩芯導線，兩芯導線連接探頭。

探頭包括探頭帽、探頭主體、探頭殼，探頭主體為圓筒結構，探頭主體的上部和下部均有外螺紋，探頭帽通過螺紋連接在探頭主體上部，探頭殼通過螺紋連接在探頭主體的下部;

探頭主體上部固定有絕緣體，絕緣體內沿其軸線平行間隔布置有一電極和二電極，一電極和二電極的下端懸置有金屬導片，金屬導片固定連接有傳動杆，傳動杆的上部通過限位板卡接在探頭主體的下部，傳動杆的下部深入探頭殼，探頭殼內置有浮體，浮體與傳動杆通過螺紋連接。

探頭帽的頂部設有吊環，吊環用於與外部鋼絲繩連接。

線纜盤上設有多個插座，多個插座並聯在升壓電路和探頭之間，插座用於連接繼電器和警示燈，繼電器通過插座接入控製電路。

采空區快速注漿工藝采空區注漿技術效果:

探頭的導通裝置位於探頭內部，可以有效避免孔壁水及上方來水的影響，提高了裝置的穩定性。

再者探頭殼上部設置有通氣孔，當漿液麵突然上升時可將探頭殼內的空氣及時放出，避免了因探頭殼內空氣聚集而引起的“不報”和“延報”現象。

整個裝置體積小、搬運方便，便於野外施工作業，並且可及時切斷工作電路，可以準確控製漿液麵位置。
