煤礦IP網絡語音對講係統sip對講模塊技術解析

作者:狗万manbet官网 2021-03-23 10:02 來源:狗万manbet官网

煤礦IP網絡語音對講係統sip對講模塊,SV-2701支持sip對講功能,可以直接應用於sip對講係統中。

產品介紹

煤礦IP網絡語音對講係統sip對講模塊

SV-2700是一款高性能的10/100M網絡音頻模塊,采用ARM+DSP構架,能接收網絡音頻數據流,轉換成音頻模擬信號輸出。亦能采樣本地的mic輸入或line in輸入,發送到網絡上,供其他網絡音頻模塊接收播放。提供語音級的雙向音頻數據傳輸,便於構建網絡語音對講係統。SV-2700模塊還提供若幹GPIO輸入輸出,透明串口、SD卡接口,用以擴展其它應用。

與我公司的SV-2200模塊不同,SV-2700支持sip對講功能,可以直接應用於sip對講係統中。

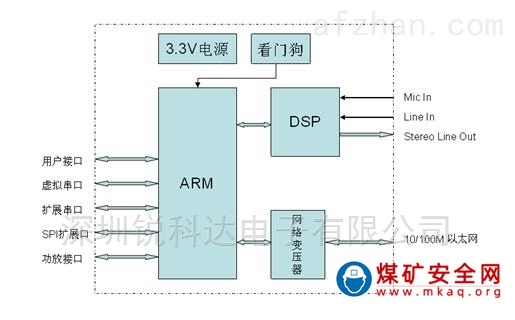

煤礦IP網絡語音對講係統sip對講模塊結構

SV-2700使用了ARM和DSP雙處理器構架, ARM處理器負責數據的傳輸,用戶命令的解析執行以及功放接口的控製,DSP負責語音數據的編碼解碼和輸出。通過網絡變壓器,SV-2700可直接接入以太網。

特點

電源: DC5V

處理器: STM32F407VGT6

音頻DSP:VS1003B

PHY: RTL8201F

10/100M Base 以太網接口

Mic輸入,典型幅值50mVpp,信噪比68dB

LineIn輸入,典型幅值2200mVpp,信噪比86dB

Line Out輸出,負載10KΩ,典型1.5Vpp,諧波失真0.1%

播放模式,zui高48KHz采樣,192Kbps音頻流

錄播模式,zui高48KHz采樣頻率,ADPCM編碼

對講模式,雙向8KHz采樣,PCM編碼

s模式,雙向8KHz采樣,G.711/u編碼

用戶串行接口,波特率4800~115.2Kbps

虛擬串口,波特率2400~115.2Kbps,7,8數據位,1,2停止位,None,Even,Odd,Space,Mark校驗

圖片
