百頁式調節風窗與推拉式調節風窗安裝操作注意事項

百頁式調節風窗與推拉式調節風窗安裝操作注意事項

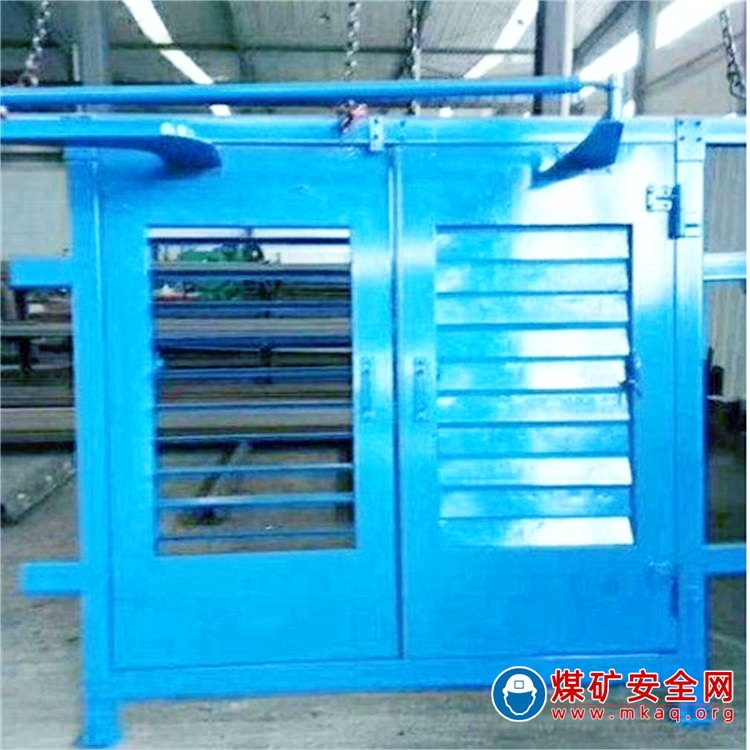

百頁式調節風窗與推拉式調節風窗是指在風門或風牆上打開麵積可調的窗戶，利用小窗戶的麵積調節來調節風量。包括鐵質材料的矩形窗框和調節板，窗框周圍設有調節槽，調節板的上下兩端分別位於上下調節槽內，上調節槽的側麵設有幾個調節孔和與調節孔一致的螺栓，窗框上設有與窗框平行的短邊護欄，護欄的兩端分別與窗框的長邊連接。

對拉調節風窗(煤礦用)安裝操作應注意哪些事項

(1)擋風牆上需設調節風窗時，窗框預留在牆的正上方。

(2)風門上設有調節風窗時，窗框預留在風門扇的上方。

(3)調節窗口要備有可以調節的插板，並有鎖定裝置。

(4)當擋風牆、風門牆砌築到預留位置時，將預製好的調節風窗框嵌入牆內。

(5)其餘質量標準和施工操作要求與風門、密閉相同。

(6)在有煤與瓦斯突出危險的采掘工作麵的防突風門和牆體上，嚴禁設調節風窗。

(7)突出區域內的調節風窗必須設置防逆風裝置。

(8)調節風窗的斷麵大小應根據配風計劃或生產所需要的風量確定。

(9)調節風窗必須安裝在並聯通風阻力小的巷道內，避免在礦井總回風和一翼總回風中安裝。

調節風窗增風原理：

(1)安裝風窗的通風阻力急劇增大，風流的壓力急劇下降。

(2)風窗上風側風流的壓力大，風窗下風側風流壓力減小，增減程度隨風窗距離增大而減小。

(3)由於風量減少，風窗前後風路壓力坡度線變慢；由於風量增加，旁邊的分支壓力坡度線變陡。

(4)安裝調節風窗後，在通過風窗的路線上，各分支的風量會減少，而在其他分支中則會增加，而增加和減少的幅度取決於風窗的阻力以及風窗分支與安設風窗分支的距離。
