一、成果背景
“-200西翼大巷”是躍進煤礦二水平西采區的主要運輸巷和開拓巷道，在支撐巷道的材料上全部采用橢圓形的鋼材強支護材料，使礦井的安全係數大大增加。在臨時支護方式上，井下最先采用的是排型梁支護，每放一次炮打一次眼，一根梁需要打兩個眼，兩根梁需要打四個眼，之後往窩麵攢排型梁，需要4人同時作業，但是經過長時間工作發現，在空頂內打眼容易出現掉渣等情況，對人身造成傷害，存在著一定的安全隱患，同時工人的勞動強度較大。為了降低工人的勞動強度，同時大大提高井下工作的安全係數，經過反複研究與實驗，我們設計製作了傘式前探梁液壓支護裝置。
二、
1、傘式前探梁液壓支護是一種超前支護方式。超前支護是指在采掘工作中支護超前於掘進或者回采的一種工藝方法。一般采用掏梁窩或者分層采掘的方式來實現。多用於頂板破碎易冒落的特殊地質條件下。它的作用一是控製巷道掘進後頂板岩層不鬆動，二是確保在頂板未正規支護時有一個安全可靠的環境。
2、我們根據巷道斷麵尺寸，設計長3660mm×寬1000mm的傘式前探梁液壓支護裝置(如12頁圖所示)，它由￠42mm鋼管焊接而成，看上去像個傘，工人在開拓巷道過程中，用錨杆對網片進行固定，打眼、放炮之後，通過傘式前探梁液壓支護裝置對網片進行加固，網片的作用就是防止渣塊掉落砸傷作業人員，兩者配合的安全效果更佳顯著。
3、傘式前探梁液壓支架裝置是由兩個液壓千斤頂和傘式支架組成。我們根據井下實際情況，定製了可以滿足支護需求的液壓千斤頂，它最高可以升到3.5米，根據現場情況自動調節支護高度，這樣可以很好的固定住網片，提高了安全作業係數，同時大大減少了對人身的傷害。
三、效果評價
傘式前探梁液壓支架裝置已經應用到巷道掘進工作中，由開拓隊和三一隊使用，這個裝置通過乳化液泵對其進行調節控製，操作方便快捷，降低了工人的勞動強度，同時它在實際生產中的應用大大提高了工人掘進巷道時的安全係數，有時候頂板來壓時，網片容易變形，甚至壓塌，傘式前探梁液壓裝置的支護強度增加，不易對現場作業人員的人身造成傷害，所以它為躍進礦的安全掘進提供了有利的保障。
聯係方式：躍進煤礦王翠玲 5875643

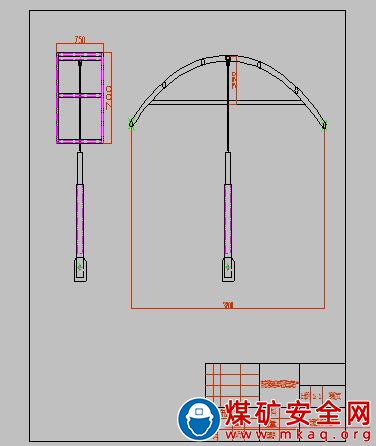

傘式前探梁液壓支護裝置圖
