智能供電改造

　　(一)基本情況介紹

　　采用數字化變電站技術、智能電網技術，光纖通信技術、新型激勵式自適應的的單相接地故障判別技術並應用於煤礦供配電係統中。實現煤礦高低壓供電係統防控預警、監測、監控、保護、故障03manbetx 、故障定位、故障閉鎖、能源管控、設備管理、移動辦公、安全係統應急聯動、快速恢複供電等一係列智能化功能，徹底解決煤礦井下高低壓供電係統無人值守、皮帶控製係統遠程控製、防越級跳閘、漏電選擇性動作問題和自動故障定位保護問題，進而提高礦井供電的安全性和穩定性。

　　(二)主要特點及創新性

　　實現無人值守，通過在地麵35kv變電所、井下-505變電所等14個井下變電所安裝電力監控分站、升級保護器，安裝傳感器、攝像儀等設備，實現了實時采集全礦井地麵、井下高低壓供電數據。實現生產係統遠程控製，通過電力監控分站及通訊轉發器等將皮帶、猴車、主通風機、壓風機、主副井等配電點設備接入智能供電係統中，可在地麵智控中心遠程控製設備運行，保障係統安全穩定運行。實現分布式智能速斷防越級跳閘功能，采用網絡化基因拓撲算法，利用開關間自主交換故障信息進行協商的形式，自主判斷故障區段，實現全網零秒速斷，以達到防越級跳閘的目的。實現激勵式漏電監測，在地麵35KV變電所安裝異頻信號注入裝置，當信號注入裝置在探測到有接地時，向接地相注入信號，分散安裝的保護器，進行信號檢測，隻有接地線路才與信號發生器構成回路，才會檢測出注入的信號，保護出口跳閘，確保選擇性漏電保護的準確性。實現故障定位、一鍵複電功能。當井下電網發生故障時，係統根據各分閘係統采集的開關跳閘變位信息、保護動作信息、錄波數據等故障信息進行綜合判斷，確定故障位置，給出故障區域;可自行設計恢複送電預案，實現一鍵式快速恢複送電功能。實現故障錄波、事件篩選功能。當有保護動作時，可自動啟動錄波功能，也可以由調度下命令啟動某回路進行錄波，主站可再現電壓電流波形，03manbetx 各時刻幅值相位等。移動APP辦公該係統具有移動辦公功能，可通過雲服務器，將係統報警、運行狀態、參數等各種信息傳送到用戶手機APP。同時電力監控係統支持OPC協議、modbus-tcp協議、電力係統標準103和104協議等，為電氣設備接入監控係統提供數據接口。

　　(三)使用效果

　　智能供電係統改造項目實施以後，解決了井下越級跳閘問題，提高了供電係統可靠性，減少井下跳閘次數，按照之前全礦每月跳閘平均次數計算，每年減少故障跳閘損失300多萬元。同時，我礦實現了井下電力係統自動化，不再需要安排專門電工在主要變電所值班，隻需安排固定人員進行設備巡檢，當前共有10個變電所實現自動化無人值守，減少崗位工40人，按每人井下平均工資十萬元，每年為我礦節省人工費用400餘萬元。

　　(四)使用單位及聯係方式

　　山東東山古城煤礦有限公司 15153797581。

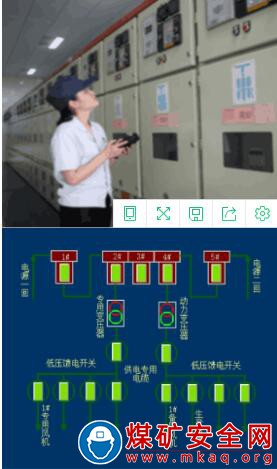

(五)效果圖
