(一)基本情況介紹
七五煤業3上715智能化工作麵乳化液及防塵用水為地麵處理後的中水，往井下運輸過程中經過沿途管路會導致雜質較多，容易鏽蝕、損害工作麵設備。雖然目前工作麵已經配置了水處理設備，但是對淨化效果檢驗及用水量監測仍沒有具體手段。通過在該工作麵使用水質與水量在線監測係統對水中電導率參數和用水流量進行在線檢測，可直接反應工作麵設備淨化效果及用水狀況，該係統裝備了電導率傳感器和流量傳感器，通過RS485總線數字通訊傳輸傳送給集控中心控製台，將水質水量在線監測係統與采煤工作麵自動化軟件結合，從而實現對工作麵淨化水水質及用水量數據遠程地麵監測。可直觀觀察出水質和水量，對工作麵用水具有指導意義。
(二)主要特點及創造性
GSZ3 礦用本安型水質傳感器(以下簡稱傳感器)適用於煤礦井下水質濁度、PH 值、電導率的測量。具有參數超限聲光報警，液晶顯示，電池電壓檢測，數據傳輸等功能。同時，該傳感器具有後備電池供電功能，在井下本安電源斷電時也能正常工作。傳感器具有操作簡單、攜帶方便、測量水質參數準確可靠等優點。傳感器測量濁度采用光學原理，測量 PH 值、電導率采用電化學原理。進行濁度測量。濁度是由水中的懸浮顆粒引起的，懸浮顆粒會漫反射入射光，通常采用 90 度方向的散射光作為測試信號。散射光與濁度符合多段線性關係，而且光源強度和溫度變化均會影響測量結果的準確性。散射光與透射光的比值與濁度符合線性關係。進行電導率測量，電導率的測量原理是將相互平行且距離是固定值 L 的兩塊極板(或圓柱電極)，放到被測溶液中，在極板的兩端加上一定的電勢(為了避免溶液電解，通常為正弦波電壓，頻率 1～ 3kHz)。然後通過電導儀測量極板間電導。進行PH 值測量。PH 值檢測元件采用電化學原理，由參比電極、指示電極組成;將由指示電極和參比電極而構成的電極插入到溶液中，通過指示電極與參比電極的差值可以反映溶液的 PH 值。進行流量測量。YHL500礦用本安型超聲波流量計是用於煤礦井下管道流量的測定，可對水流數據進行自動測量、自動記錄的自動化設備(以下簡稱流量計)。當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比於液體流速。零流量時，兩個探頭發射和接收聲波所需的時間完全相同(唯一可實際測量零流量的技術)，液體流動時，逆流方向的聲波傳輸時間大於順流方向的聲波傳輸時間。
(三)使用效果
3上715工作麵未使用該係統之前用水無法直觀觀測水質情況，使用質量差的水會不斷鏽蝕工作麵設備冷卻水道及液壓元件，從而導致設備出現故障，降低設備使用壽命。使用該係統之後，一是通過水質電導率與用水流量數據不間斷檢測技術，對工作麵用水實現24小時不間斷在線檢測，可以有效觀測工作麵用水是否合格，從而提高設備使用壽命，降低維修成本的投入;二是具有超限聲光報警功能，可根據實際需求設置電導率超限報警值，當水中電導率參數超過設定值時，聲光報警，提示水質電導超標，對下一步生產期間用水量和乳化液配比等方麵具有指導意義;三是可以有效觀測目前工作麵采用的水處理設備的運行狀態及效果，將水質水量在線監測係統與采煤工作麵自動化軟件結合，實現水質電導率和用水流量的數據遠程傳輸與監測水質電導率和水流量的數據遠程傳輸與監測，方便職工遠距離監測與操作，也可實現就地數據顯示與監測，方便現場查看。
(四)使用單位及聯係方式
七五煤業綜采管理辦公室0632-4061675。

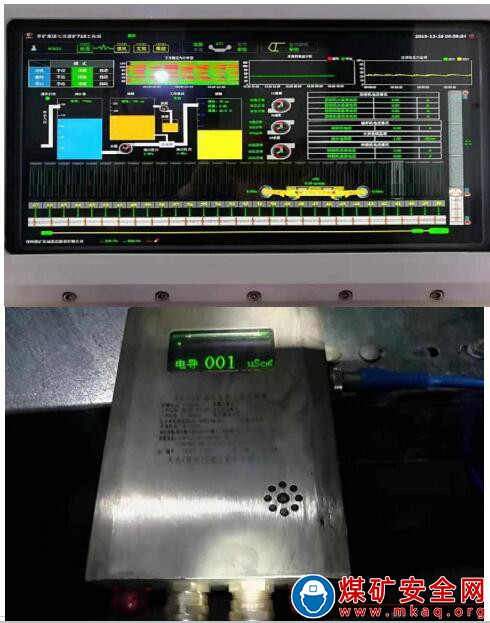

(五)效果圖
