空氣壓縮機油冷卻係統改造

　　項目背景

　　內蒙古某煤礦空壓機房安裝GA110型阿特拉斯空氣壓縮機四台，備用一台SA120複盛空氣壓縮機。五台空氣壓縮機均為螺杆空氣壓縮機，冷卻方式采用風冷型，材質鑄鋁。

　　在內蒙古地區夏季空氣壓縮機運行時，受環境溫度影響，空氣壓縮機主機油溫高達到110℃，機組頻繁跳機，嚴重影響生產。為徹底消除影響，提高設備運行可靠性，節約維護資金，經技術人員探討研究，最終決定對空氣壓縮機冷卻方式進行改造，由風冷卻方式改為風冷卻器串聯水冷卻器的冷卻方式。

　　研究內容

　　1.基本原理

　　在原有風冷卻係統的基礎上增加水冷卻係統。采取管殼式換熱器的冷卻係統，空氣壓縮機油進入管殼式水冷卻器進行冷卻，以封閉在殼體中管束的壁麵作為傳熱麵的間壁式冷卻器，水冷卻器由閥門控製水流量大小，從而控製空氣壓縮機油溫。結構簡單，操作可靠，能在高溫、高壓下使用。

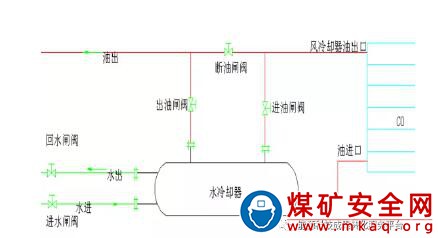

　　改造原理圖

　　2.關鍵技術

　　空氣壓縮機原風冷卻器改造為串聯水冷卻方式的冷卻器。

　　3.特點

　　(1)改造後不影響原風冷卻器單獨使用效果，安裝拆除較為方便，夏季高溫時使用，冬季可以拆除進行清洗。

　　(2)使用礦井循環水作為循環水，節省投資，冷卻水不受環境溫度高的影響，不汙染水源，維護保養費用低。

　　(3)通過閘閥調節冷卻水流量大小，從而控製空氣壓縮機油溫。

　　應用效果

　　目前，該項目已在相關礦山應用，通過使用期間觀察，解決了空氣壓縮機高溫停機問題，效果良好。經過改造後的空氣壓縮機每年減少了10萬元的維修費用，杜絕了空氣壓縮機高溫停機的發生，延長了空氣壓縮機的使用壽命。
