ZYJ-420/200液壓鑽機底座改裝

　　項目背景

　　ZYJ-420/200液壓鑽機是立柱式外跨軌道，全液壓油缸推進，液壓馬達旋轉的鑽機，原采用立柱固定調整，結構相對複雜，維修費用相對較高，易損耗。

　　02

　　研究內容

　　1.改裝鑽機底座後替代了架柱式。底座式每個角安裝1根立柱，保證了鑽機的穩定性，鑽杆能很好的控製在托架中心軸上，受力點較集中，鑽孔數據較準確。

　　2.加工底座是鐵板、鋼梁等廢舊鋼材回收利用，立柱采用了原ZY-750鑽機淘汰的3-4根內注式單體液壓支柱，提高了立柱框架的整體錨固力，增加了鑽機的穩定性，操作簡單、輕便。

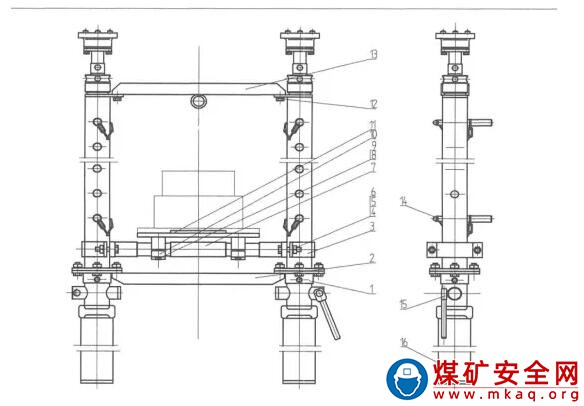

　　圖1現有立柱原理圖

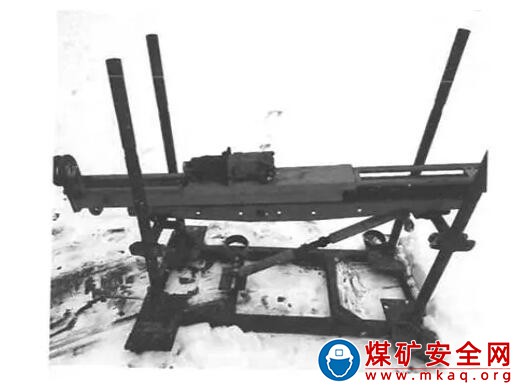

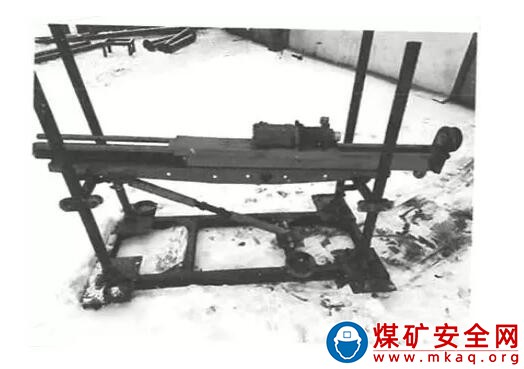

　　圖2 立柱整體效果圖

　　03

　　應用效果

　　該改裝工藝采用簡單的電焊，操作簡單、方便;改裝後的立柱重量較輕，減輕了勞動強度;底座較穩，可以更好的通過馬達旋轉控製鑽杆的給進受力點。

　　原鑽機立柱總成ZYJ-420/200購置費用2.1萬元，改裝後省去立柱，節省費用2.1萬元。
