轉載機橋身調節槽自動升降功能改進

　　項目背景

　　由於井下巷道經常變化，當巷道高度不足時或頂板下沉後，滑移支架降到2400mm時，會與轉載機橋身發生幹涉，導致滑移支架無法正常爬行，無法移架，隻能通過人工起底或挑頂的方式保證巷道高度，費工費力。基於此，技術人員研究轉載機橋身調節槽自動升降功能改進，以適應井下巷道變化，保障礦井正常生產。

　　02

　　研究原理

　　1.基本原理

　　在滑移支架與橋身幹涉處增加4根小油缸並與新改造擋板相連接，同時油缸與滑移支架立柱升降液管並聯，當滑移支架降柱時，同時降低調節槽擋板高度(110mm)，以解決巷道高度不足無法移架的問題。

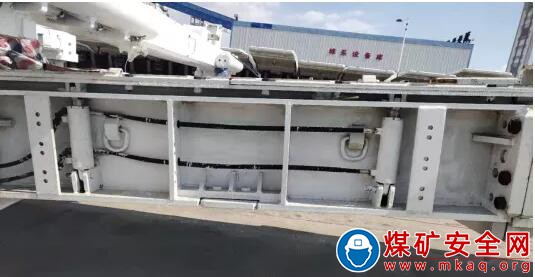

　　圖1 轉載機橋身自動升降功能改造

　　爬滑移支架時，當滑移支架第一組和第三組立柱降柱時，轉載機調節槽蓋板會同時降到最低，當滑移支架第一組和第三組立柱升柱時，轉載機調節槽蓋板會同時升到最高，與左右蓋板處於同一個水平麵。

　　2.關鍵技術

　　當滑移支架降柱時，同時降低調節槽擋板高度(110mm)，油缸行程等於調節槽蓋板升降距離。

　　03

　　應用效果

　　原先通過人工起底或挑頂的方式保證巷道高度，若每天使用8人對巷道高度不足段進行起底，據估算一年費用約70萬元。

　　轉載機橋身自動升降功能的改進實現了滑移支架與轉載機調節槽蓋板可以同步進行升降，實現了機頭可以一次性推滿一個步距，節約了生產時間，提高了工作效率，其投入成本小，後期維護費用小。

　　該成果適用於巷道高度不足或頂板下沉對超前支架和轉載機橋身自動升降影響推移機頭的綜采工作麵，可廣泛推廣應用。
