新式門軸鉸鏈裝置

　　研究內容

　　1.基本原理

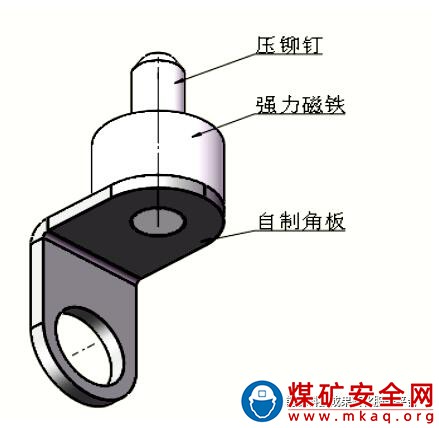

　　該門軸鉸鏈由壓鉚釘、強力圓柱磁鐵、自製角板組成如圖1-1所示。

　　圖1 結構組成

　　該門軸鉸鏈在開關櫃櫃體結構中，櫃體與櫃門之間通過一具有磁性的門銷軸連接固定，極大的方便了相對於櫃體，櫃門的裝配以及拆卸;在開關櫃櫃體結構中門銷軸具有磁性的設計，利用門銷軸的磁性，櫃門與櫃體相連接的上下端部均可采用具有相同結構的門銷軸，減少了製造成本，通用性強，便於更換;門銷軸能夠便捷的安裝至開關櫃上，通過櫃門翻邊與件體的配合能夠對安裝後門銷軸起到限位的作用，更加方便人工取放門銷軸。

　　2.工藝流程

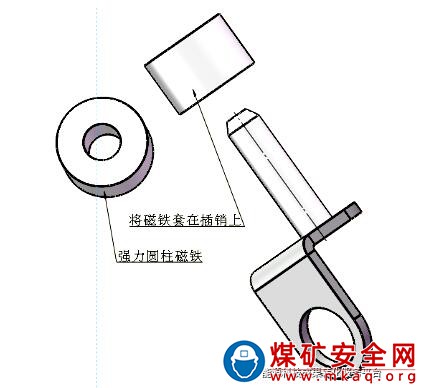

　　(1)用敷鋁鋅板自製加工一個小角板(同時起拉手作用)，在角板上壓鉚一個壓鉚釘(無絲扣)如圖2所示，自製成一個門軸插銷。將強力圓柱磁鐵柱套在門軸插銷上，圓柱磁鐵通過磁力固定到小角板上，同時中間圓孔也與壓鉚釘吸合固定，如圖3所示。

　　圖2

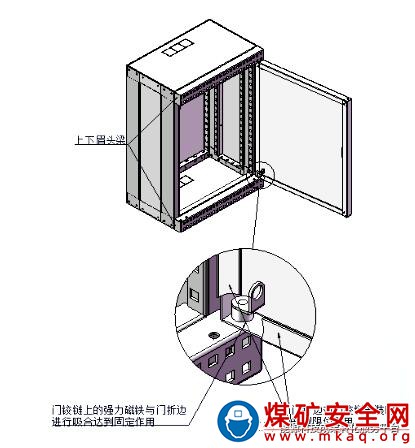

　　(2)櫃體上下安裝眉頭梁，眉頭梁上下開插銷孔，門上下邊也有對應插孔，門鉸鏈從門內側穿過門折邊上孔插到眉頭梁上的安裝孔上，並由強力磁鐵吸合固定。如圖4所示。

　　圖3

　　圖4

　　二、應用效果

　　該裝置應用後，與固定焊接鉸鏈相比，減少了繁瑣的加工工序，避免了電鍍或者噴塑處理，汙染少，便於更換，方便拆卸，吸合力強，不易脫落，省時省力，環保性高。

　　該裝置適用各種形式的配電櫃、機櫃、弱電箱以及其他領域的箱式帶門設施，具有降低成本、提高效率的優勢。
