項目背景
現階段處理綜掘機截割電機花鍵套更換，大多數使用熱處理方式進行，對花鍵套安裝範圍使用氧氣、乙炔加熱後砸出。該項成果在井下使用過程中，不用熱處理，不危及安全，現場操作中可控程度高，不影響進度，唯一要求就是在綜掘機截割電機花鍵套的安裝過程中，必須安裝為帶卡槽的花鍵套，該項在綜掘機組裝前可輕鬆實現。
02
研究內容
1.基本原理
該裝置采用錨杆、鋼板、螺絲、螺母地麵加工製作，配合井下施工都使用的錨索漲拉泵與鋼管，以近似直線漲拉，可實現半小時內快速取出綜掘機截割電機花鍵套。
該裝置無固定型號，可根據綜掘機型號、花鍵套型號具體加工製作，根據現場實際應用情況，200H型綜掘機采用φ22錨杆、16mm鋼板即可。

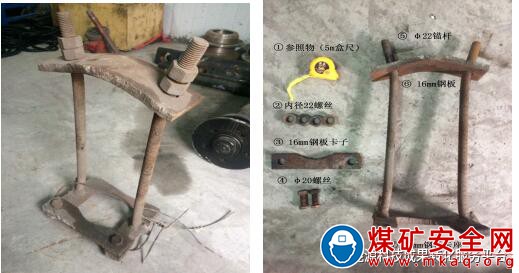

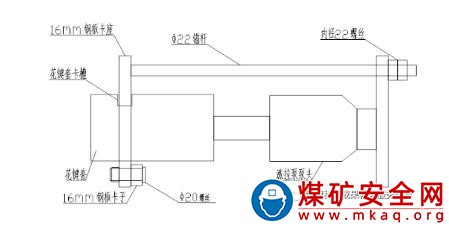

使用示意圖
2.關鍵技術
各部件靠螺絲、卡座、卡槽固定，依靠內部風動錨索漲拉泵向外頂的力，帶動花鍵套拔出。
3.工藝流程
將卡座固定在花鍵套卡槽上，中間加錨索漲拉泵漲拉器，漲拉器一端頂在16mm鋼板上，另一端頂在鋼管上，鋼管則一端與漲拉泵接觸，另一端頂在電機軸承上，保證各部件全部接觸，開動漲拉泵，以近似直線漲拉，可實現半小時內快速取出綜掘機截割電機花鍵套。
03
應用效果
傳統熱處理工藝需經措施審批、地麵氧氣乙炔入井、升井等繁瑣工序，至少需8小時，嚴重影響正常施工進度，井下操作需3-4人同時操作，且需安監員、瓦檢員等人員在場，共計費用2.5萬元左右。
該裝置完全擺脫傳統熱處理取花鍵套的方式，無固定尺寸要求，可根據實際需求加工製作。該裝置投入成本低，節約人員、材料成本50%以上，施工效率提高300%以上，大大提高井下作業安全程度，避免了井下作業氧氣乙炔的使用，不用熱處理，不危及安全，現場操作中可控程度高。
使用該裝置隻需不到2小時即可完成作業，對施工影響時間大大縮短，相比原有施工方式，單次減少費用2萬元左右。
04
提供應用前景
該裝置解決了井下綜掘機截割電機花鍵套不用熱處理就難以取出的施工難題，同時無需在井下進行電氣作業，施工影響時間短。加工快速、攜帶方便、使用快捷，對作業人員無危害，對正常施工影響極少。可廣泛通過應用。
