鬥式輸送綜合保護係統改造

　　研發背景

　　鬥式輸送機在使用過程中容易出現脫軌而影響排渣的正常進行，並存在安全隱患的問題，為此，技術人員通過研究對鬥式輸送機進行綜合保護係統改造。

　　02

　　研究內容

　　該綜合保護係統包括鏈鬥式輸送機本體、鏈鬥式輸送機控製櫃、斷鏈監測保護裝置、兩組導向輪組、兩個跑偏行程開關SQ1和SQ2、第一緊急控製按鈕SQ3、第二緊急控製按鈕SQ4和堵料檢測裝置。

　　其中，鏈鬥式輸送機控製櫃中的電機控製電路與鏈鬥式輸送機本體的電機連接，斷鏈監測保護裝置安裝於鏈鬥式輸送機本體尾部，兩組導向輪組分別安裝於鏈鬥式輸送機本體爬坡部分的下部和上部，且兩組導向輪組位於鏈鬥式輸送機本體料鬥的側麵，兩個跑偏行程開關SQ1和SQ2分別安裝於兩個導向輪組旁邊，第一緊急控製按鈕SQ3和第二緊急控製按鈕SQ4分別安裝於鏈鬥式輸送機本體的水平部分和爬坡部分的機架上，堵料檢測裝置安裝於鏈鬥式輸送機本體的落料口，斷鏈監測保護裝置、兩個跑偏行程開關SQ1和SQ2、第一緊急控製按鈕SQ3、第二緊急控製按鈕SQ4和堵料檢測裝置的堵料行程開關SQ5串接於鏈鬥式輸送機控製櫃的電機控製電路中。

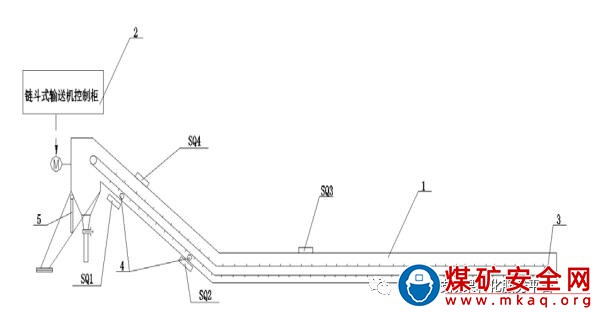

　　圖1 鏈鬥式輸送機的結構示意圖

　　鏈鬥式輸送機本體1、鏈鬥式輸送機控製櫃2、斷鏈監測保護裝置3、導向輪組4、跑偏行程開關SQ1和SQ2、第一緊急控製按鈕SQ3、第二緊急控製按鈕SQ4、堵料檢測裝置5

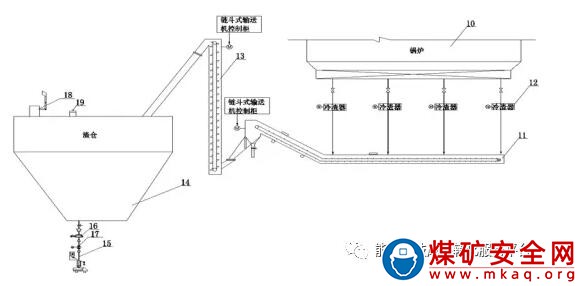

　　圖2 除渣係統的結構示意圖

　　鏈鬥式輸送機11、冷渣器12、鬥式提升機13、渣倉14、爐渣輸送通道15、氣動圓頂閥16、電動給料機17、布袋除塵器18、壓力真空釋放閥19

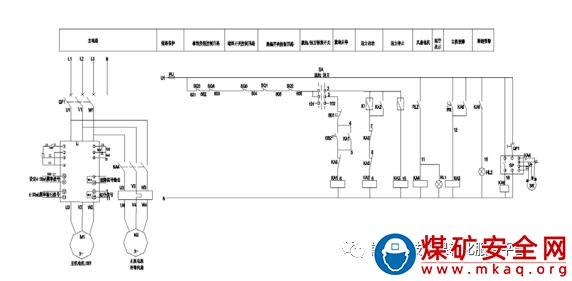

　　圖3 鏈鬥式輸送機電機控製電路圖

　　03

　　應用效果

　　1.解決了鏈鬥式輸送機在使用過程中容易出現脫軌02manbetx.com 的問題，保證了機組安全穩定運行。

　　2.減少了故障判斷的時間，能及時采取措施有效防止設備故障擴大。
