絞車氣動排繩器

  一研究內容

  1.技術方案

  將排繩器原有的杠杆機構由人工操作優化為氣動,利用井下壓風作為動力,控製氣缸,進而控製鋼絲繩的跳動範圍。

  2.工藝流程

  根據JD-1.6絞車滾筒寬度380mm設定排繩器控製鋼絲繩左右行程400mm,滾筒距離底板高度300mm,設定排繩器遊動小車控製鋼絲繩活動範圍上下為300mm,鋼絲繩擺動範圍控製在排繩器活動範圍內,采用雙凹槽滑輪對鋼絲繩進行限位,對鋼絲繩跳動起到一定的阻尼作用,采用遠距離操縱以避免鋼絲繩跳動傷人;使用SJ80*400氣缸,推力達230kg左右,氣缸有效效率為85%,有效推力滿足垂直於鋼絲繩的徑向拉力。通過氣動手柄改變排繩方向,節省操縱排繩器人員勞動力,利用氣缸為動力源,推拉遊動小車來實現往複運動調節鋼絲繩徑向應力,通過遊動小車底座的托輪與底座導軌為導向裝置,減少遊動小車內的滑動輪組鋼絲繩之間的摩擦力,杜絕了纏繩滾筒應力失衡造成排繩混亂,避免跳繩、咬繩產生的隱患及安全02manbetx.com

  3.裝置特點

  (1)氣動排繩器結構簡單牢固,加工製作方便;

  (2)成本低,配件普遍方便維修,使用故障率低;

  (3)體積小使用靈活,規範直向、側向等不同方向鋼絲繩進入滾筒;

  (4)安全性強,使用氣動排繩器人員在絞車一側或其他位置操控,不會因物料卡阻時產生的應力過大或者絞車過卷產生傷人02manbetx.com ;

  (5)延長鋼絲繩使用壽命,有效排繩能夠延長鋼絲繩使用壽命。

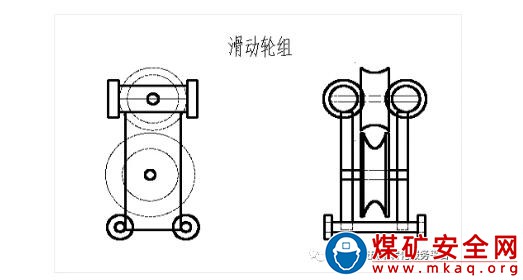

  遊動小車結構示意圖及滑動輪組示意圖

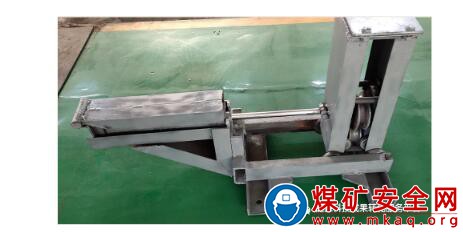

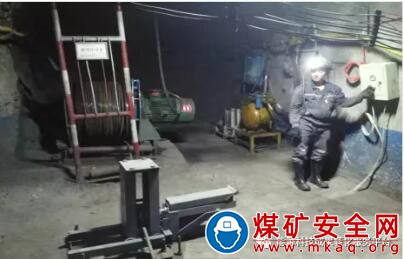

  氣動排繩器實物圖

  二應用效果

  某礦共投入該裝置20台,使用效果良好。其製作簡易,成本低,是手動排繩器市場價格的1/3;安全性好,延長路鋼絲繩使用壽命;可在煤礦調度絞車上推廣使用。
