KTC219礦用通信控製係統

  導語

  KTC219礦用通信控製裝置是以計算機技術為基礎,在綜合了原KTC型礦用通信控製裝置現場應用情況的基礎上,研製開發的最新換代產品。轉化果本期推薦的《KTC219礦用通信控製係統》主要應用於煤礦井下綜采、綜放工作麵運輸機、轉載機、破碎機及原煤運輸係統的控製和沿線通信;皮帶道的皮帶運輸係統的控製和沿線通信;斜井巷道的絞車控製、信號指示控製和沿線通信。

  一、係統簡介

  1.係統概述

  KTC219礦用通信控製係統是自主研發,擁有自主知識產權,集保護、通信、控製於一體,適用於有瓦斯、煤塵爆炸危險的礦井環境,可實現綜采、綜掘工作麵、皮帶機運輸係統、洗煤廠、選礦廠等的集中控製及信號檢測;同時實現皮帶機、順槽的保護、控製沿線通話、故障檢測、報警等功能。

  係統具有豐富的I/O接口以及強大的運算能力,可根據現場實際情況自由編程,從而代替煤礦井下通過PLC實現集中控製的傳統方式;係統具有豐富的通訊接口,可快速、靈活方便的實現多套保護、控製係統組網以及嵌入礦井綜合自動化係統。同時該係統可廣泛的應用於非煤礦山、洗煤廠、選礦廠、電廠、鋼廠、港口碼頭等多種場合。

  2.具有自主知識產權

  (1)帶有急停閉鎖功能的通訊裝置;

  (2)帶有語音報警功能的皮帶控製器;

  (3)皮帶熱紅外火災探測傳感器;

  (4)智能型皮帶綜合保護調速控製主機;

  (5)礦用通信控製係統

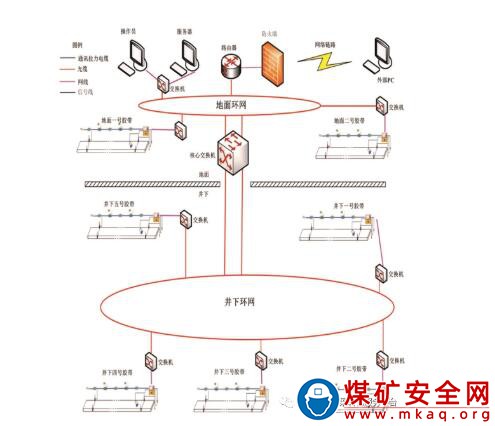

  係統圖示

  二、係統功能

  1.工作麵綜合保護及控製係統可實現:

  (1)綜采綜掘工作麵的生產係統通風、排水、供電係統的控製以及信號檢測功能;

  (2)皮帶機及順槽的保護、控製、沿線通話、故障檢測、報警等功能;

  (3)乳化液泵站、變頻電機、防爆變頻器、防爆組合開關等設備的遠程監測和控製。

  2.皮帶運輸機集控係統可實現:

  (1)可就近連接到井下、地麵環網上,不受區域和搭接關係限製,可自由組態;

  (2)通過環網,地麵上操作員可對網絡上的任意一台或者全部的KTC219係統進行組態、配置、監控、故障檢測等;

  (3)服務器可對網絡上的所有上傳的數據進行存儲,自動生成相應文件,實現WEB發布功能;

  (4)服務器可通過遠程訪問的形式實現遠程故障診斷。

  三、係統優勢

  1.實時監測保護,自動報警

  裝置配備12寸大屏彩色顯示器,可對設備啟、停狀態進行檢測和顯示,還可對相關設備的速度、溫度、跑偏、撕裂、堆煤、煙霧、油位、液位、壓力、流量、濃度、振動等進行檢測及顯示,並在檢測信號動作時打開相應保護裝置,當有故障信號時,可實現自動語音報警。

  2.組網靈活方便,兼容性強

  裝置配有豐富的通訊接口,可快速、靈活方便的實現多套保護、控製係統組網;方便與第三方通訊;方便嵌入礦井綜合自動化係統。

  3.遠程控製、傳輸能力強

  裝置主控箱自帶兩條沿線,無中繼控製距離可達8公裏,多台主控箱之間不需單獨敷設通訊電纜,可通過係統自身沿線所帶的七芯電纜實現數據通訊和信息交換;係統沿線使用的組合擴音電話聲級強度可達到110分貝,清晰度高,可通過遠程或就地的方式,設置用戶要求的語音播報內容及方式。

  4.係統穩定可靠,運算能力強

  裝置自帶豐富的I/O接口,通過擴展最多可達90個之多,可根據現場實際情況自由編程,從而替代傳統的通過PLC加保護方式實現皮帶機及附屬設備的控製保護。大幅降低客戶的硬件投入並減少中間環節,減少維護,提高係統的穩定、可靠性。

  5.實現係統自由組態

  井下以及地麵的KTC219係統可就近接入井下、地麵環網,不受區域和搭接關係限製。地麵管理計算機可通過環網對單台或多台主控箱進行管理,並讀取設備運行狀態和參數,地麵管理計算機將采集的數據進行顯示並存儲生成相應文件。

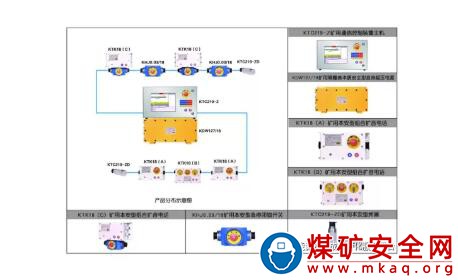

  四、係統組成主要產品

  五、公司簡介

  山東宇能電氣有限公司是一家自動化、信息化和節能環保產品技術研發、設計和製造的省級科技創新型企業,是國家級高新技術企業,與山東科技大學、山東大學設立長期合作的技術研發團隊,為企業持續發展提供技術支持。公司注冊資金2000萬元,已通過ISO9001質量管理體係、ISO14001環境管理體係、ISO45001職業健康安全管理體係認證,目前擁有自主核心知識產權共計21項,員工90餘人,中高級工程師以上技術人員占比23%以上,公司呈現一派蓬勃發展、生機盎然的新景象。
