煤礦井下硬質交叉風筒的研製與應用

　　一、項目背景

　　某礦長距離供風交叉風筒容易損壞，造成漏風。更換交叉風筒時需要停風，對局部通風機供風的巷道造成風量不足或停風，影響供風穩定性可靠性。為了使交叉風筒穩定可靠，經久耐用，並能實現自動切換供風通道，通風隊技術人員經過各方麵研究，綜合03manbetx ，最終設計製造出自製硬質交叉風筒，現已投入使用。

　　二、研究內容

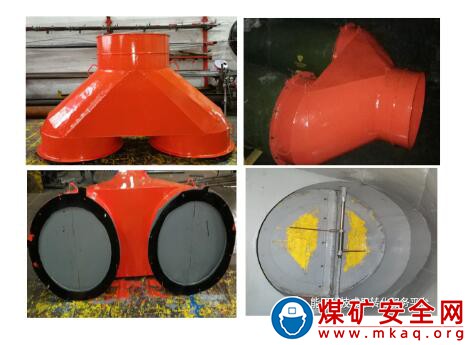

　　1.硬質交叉風筒外殼根據強度需要，分別用厚度為2mm、3mm和6mm鋼板焊接組成，與風機法蘭對接組裝。

　　2.風道切換裝置設計為自動門，停止時在彈簧作用下全部關閉，風機啟動時隨風吹開，風機切換時啟動側風門隨風打開，停止側在彈簧和風壓共同作用下關閉嚴實，實現自動切換。

　　3.硬質交叉風筒內部風道切換裝置自動門，為防止被高風壓作用變形損壞，用雙扇鐵門製作，角鋼加固。

　　4.硬質交叉風筒內部門扇用軟皮包邊，在風壓作用下貼緊門縫，阻止了反向漏風。

　　5.活動門軸設計延伸於外部，隨時可以從外部旋轉門軸，防止門軸生鏽發卡，保證門軸靈活可靠。

　　6.關門彈簧經過加工改造，彈力適中，既能順暢關閉門又能最大

　　限度減少通風阻力。

　　三、應用效果

　　該硬質交叉風筒應用後，取得顯著效果。其強度高，密封性強，可以多次重複使用，能夠實現自動切換，阻止了反向漏風，門軸靈活可靠，減少了通風阻力，該成果可在類似礦井推廣應用。
