無線通訊安全係統在單軌吊運行中的應用
一、項目背景
某煤礦生產過程中,各采煤、掘進及安裝、回撤頭麵較為頻繁的使用“柴油單軌吊機車”進行運輸。在單軌吊機車打運及起吊過程中老舊的方法是人員使用“口哨”進行通訊,機車噪聲往往大於“口哨”聲,並且在前方出現緊急情況時,押車工無法及時通知司機。技術人員通過研究應用無線通訊係統,可實現在機車前後100米範圍內,司機及押車工做到無線通訊,並且在緊急情況下,押車工可實現緊急停車的功能,大大提高了單軌吊機車運輸安全及效率,確保了安全高效的生產秩序。
二、研究內容
1.基本原理
利用無線係統的先進手段,給予單軌吊機車一個 “閉點”信號,實現緊急情況下斷開機車運行指令,同時抱閘關閉實行停車功能,並且在平時運行過程中可以實現人員無線對講功能。
2.關鍵技術
使用無線信號進行通訊聯係,由信號解碼器,將多功能手持無線對講終端的無線信號轉換為有線信號,經過單軌吊機車總控製器給予單軌吊命令執行器運行停車指令,斷開機車抱閘係統實現停車功能。
3.工藝流程
(1)流轉工序

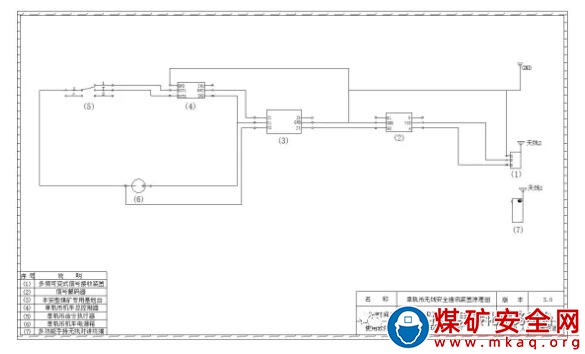

⑥給予整個係統供電,⑦給①無線信號,由②進行解碼,③將解碼後的信號轉換為有線信號,再將信號傳給④,由④給⑤停車指令,最後由⑤執行停車指令實現停車功能。
(2)詳細說明
a.本裝置使用無線信號進行通訊聯係;
b.由信號解碼器及本安型煤礦專用基地台,將多功能手持無線對講終端的無線信號轉換為有線信號;
c.有線信號經過單軌吊機車總控製器給予單軌吊命令執行器指令;
d.命令執行器收到指令後,運行停車指令,斷開機車抱閘係統實現停車功能。
4.成果特點
(1)單軌吊打運過程中司機和押車人員方便隨時進行聯係,在安全方麵當前方遇到緊急情況時,押車人員可以進行緊急停車,為機車安全運行又增加了一份保障;
(2)使用本安型煤礦專用基地台與手持終端相配合使用的方式,具有體積小、方便攜帶、易使用等優點;
(3)“無線通訊安全係統”能夠很好的為單軌吊作業進行服務,有效的減少人員上下機車的次數。
三、應用效果
該成果已在某煤礦171306安裝工作麵、151102回撤工作麵及151105安裝工作麵沙爾夫DZ2200型單軌吊機車上得到了較好應用,其通訊係統清晰,緊急停車係統應用及時等,提高了生產效率。該係統能耗較低,使用方便,可操控性大。
四、推廣應用前景
該成果更適合單軌吊機車在運行路線長,巷道高度較高,人員上下不方便,通訊不及時,單軌吊機車使用條件複雜等情況下進行使用,在安全方麵可以實現無線緊急停車等功能,可在全國範圍內進行推廣使用。
