EBZ260H懸臂式掘進機安全防護綜合改造

　　一、項目背景

　　以前新設備到礦時沒有頂棚，在井巷作業時對人員和設備存在重大安全隱患;綜掘機配套二運無法使用，改用梭車接煤，接煤過程中梭車經常會將尾部電控箱和電機架撞變形，甚至底座螺栓斷裂，存在嚴重的安全隱患;使用過程中由於矸石等，濺出碰砸造成截割升降油缸回油管變形、焊口漏油、油管損傷等;綜掘機無滅火器存放處，存在嚴重安全隱患。

　　二、研究內容

　　技術人員通過對原設備狀況結合現場使用情況進行認真03manbetx 後提出了改造方案，其過程如下：

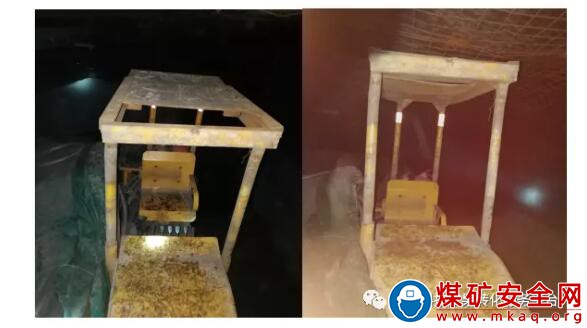

　　1.設計掘進機防護頂棚，保障作業人員和設備安全。頂棚由4根鋼管作為支柱，頂部用3毫米鋼板，四周由40毫米角鋼做支架，頂棚支架由空管焊接機身，並做兩擋調節高度，可根據巷道高度和使用情況調節頂棚高度;為了方便駕駛員觀察頂部情況，頂棚設計有40公分可推拉頂，需要時可拉開，視線更廣。

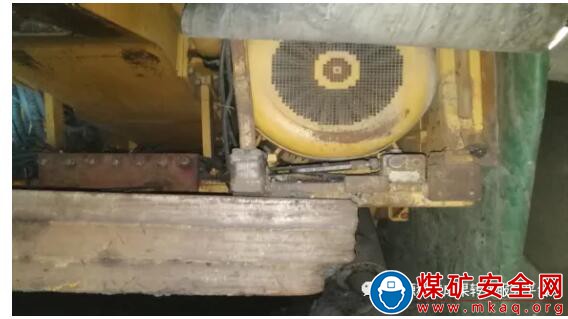

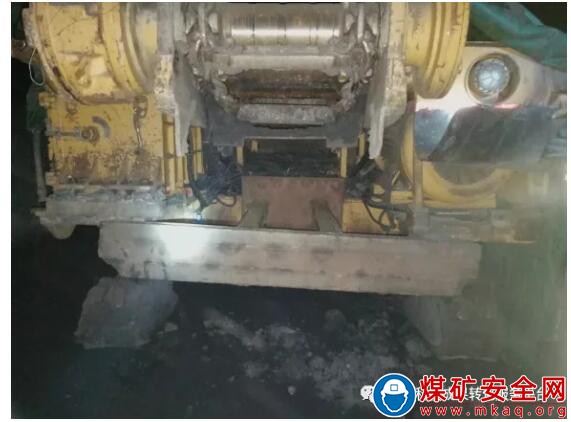

　　2.掘進機防撞梁設計，保證設備安全。考慮巷道高低起伏及梭車裝料端寬度，防撞梁設計距離地麵80公分，防撞梁麵寬40公分，可在寬80-120公分，長2米範圍保護掘進機電控箱和電機不被梭車撞。既能保證掘進機電控箱和電機不被撞壞，又能保證正常裝料。

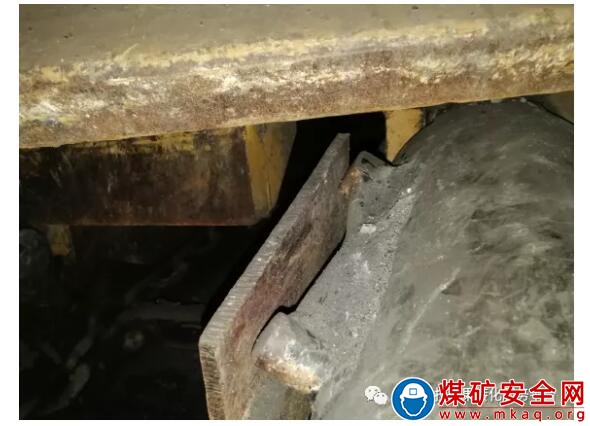

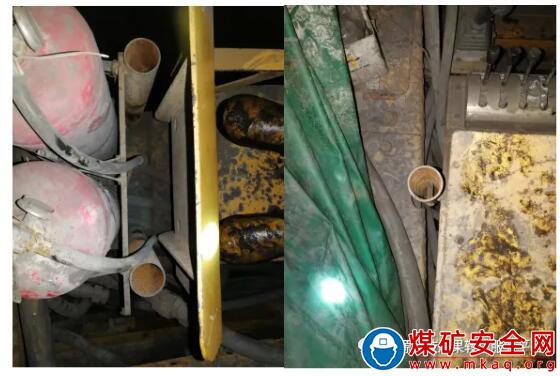

　　3.防止後期矸石濺出損壞油缸，矸石堆壓損壞油管等，特設計了油缸護板，和防矸石飛濺護板如下圖所示。

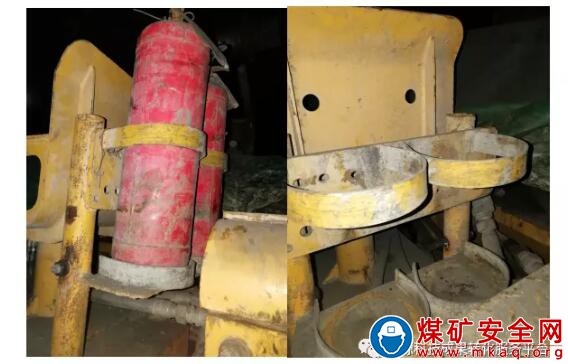

　　4.設計存放滅火器的支架，存放、拿取方便快捷。經過對比03manbetx 將滅火器支架設計與駕駛證椅背後，空間足，方便快捷可取。如下圖。

　　三、應用效果

　　設備改造後，保證了作業人員安全，也防護頂部墜物砸傷設備。兩擋高度調節可使用不同高度巷道，方便快捷。頂部推拉設計可根據現場環境調節，增加視角範圍，安全係數更高。

　　加裝防撞梁後，減少了撞壞設備現象，延長了油缸使用壽命，減輕了檢修人員勞動強度，節約了材料成本。實際生產中效果非常明顯。

　　該設計簡潔實用，解決了設備的安全隱患，保障了正常安全生產。

　　產品實際應用圖
