煤礦用井下電纜收放裝置的研究和應用

　　一、項目背景

煤礦綜掘機跟機電纜一米就有60多斤重，電纜拖移讓掘進隊的職工頭疼不已，不但人工勞動強度大，而且在掘進過程中來回拖移，加劇了電纜的磨損，對安全工作不利。為解決存在的缺陷，技術人員研發設計了一種井下電纜收放裝置，較好地解決了現場安全生產難題。

　　二、技術原理

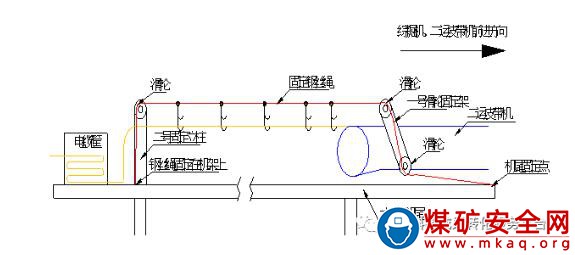

設計製作綜掘機電纜自動拖移裝置，通過收集廢舊的滑輪，利用一根鋼絲繩將大皮帶機尾、二運皮帶、滑輪和電纜卡子連接在一起。在大皮帶機尾固定一個二號固定立柱，在立柱頂端安裝一個定滑輪，來架高固定電纜用的鋼絲繩，使鋼絲繩、電纜與二運皮帶機達到一個水平高度，防止電纜移動過程中造成對電纜的摩擦，刮傷電纜;在二運皮帶機架上固定一個一號立柱，立柱頂端和底部各安裝一個定滑輪，鋼絲繩分別繞過定滑輪固定於皮帶機架上，通過二運皮帶機的前進後退來帶動鋼絲繩前進後退，從而促使鋼絲繩上的電纜卡子前後自主運動。

　　三、裝置特點

　　通過“借力”牽引，達到電纜的跟機移動，實現電纜的自由移動，減輕了工人的勞動強度，提高工作效率。

　　1.改造費用低，易於實現。僅僅增加了兩段工字鋼及廢舊定滑輪即可實現改造。

　　2.設備操作靈活，提高了設備自動化程度，減輕了現場工人的勞動強度，節約了延伸電纜時間，工作效率得到大幅度提高。

　　3.杜絕電纜與皮帶機之間摩擦的現象，電纜刮傷現象明顯減少，降低機電設備02manbetx.com 率，提高設備可靠性。

　　4.提升現場質量標準化水平，規範設備管理工作，使掘進設備管理更加規範化。

　　四、應用效果

　　改造後，通過現場應用，該設備操作靈活，減輕了現場工人的勞動強度，提高了設備自動化程度，節約了延伸電纜時間，工作效率得到大幅度提高，為生產創造了更多時間，為實現快速掘進提供保障，同時提高了經濟效益。
