本安型多功能安全警示礦燈

　　一、背景技術

　　現有的礦燈以及存在安全隱患工作場所的照明燈具，隻具備有遠光高亮度和近光低亮度的照明功能，不具備自發的安全警示功能。為解決安全警示的問題，現有的做法是井下礦工及在具有安全隱患工作場所工作的人員必須穿戴有反光條及反光標識的工作服裝，例如：井下礦工及亮度低時清掃街道的環衛工人等。穿戴有反光條及反光標識的工作服裝隻是被動反光，如果沒有亮光源或者工作環境亮度低有物體遮擋視線時，這種有反光條及反光標識的工作服裝所起的警示效果就很差了。現有的礦燈隻是照亮使用者的前方，對別的方向沒有警示功能和其他用途功能。

　　二、結構原理

　　1.本安型多功能安全警示礦燈，包括甲烷檢測報警模塊、氧氣檢測報警模塊、一氧化碳檢測報警模塊和二氧化碳檢測報警模塊。包括安裝在礦工頭盔前部的近光燈及遠光燈以及掛接在礦工皮帶上的電池及控製模塊盒，近光燈和遠光燈的兩側以及電池及控製模塊盒的外側均安裝有多個頻閃警示燈和第二開關，電池及控製模塊盒內還安裝有電池、微處理器、甲烷檢測報警模塊、氧氣檢測報警模塊、一氧化碳檢測報警模塊和二氧化碳檢測報警模塊;近光燈和遠光燈並聯設置，一端與電池負極相連接，另一端分別與第一開關的兩個接線腳相連接，第一開關的另一個接線腳與電池正極相連接;甲烷檢測報警模塊、氧氣檢測報警模塊、一氧化碳檢測報警模塊和二氧化碳檢測報警模塊並聯設置，其電源接線端分別連接在遠光燈的兩個接線端子上，信號接線端分別與微處理器相連接，頻閃警示燈與頻閃驅動模塊串聯後通過第二開關連接在電池的正負極上，電池及控製模塊盒的頂部還設置有顯示屏，顯示屏與微處理器相連接。

　　2.近光燈和遠光燈均安裝在燈殼上，近光燈為兩個，且分別設置在遠光燈的兩側，第一開關固定在燈殼的頂部頻閃警示燈設置在燈殼的兩側。

　　3.激光指向模塊安裝在燈殼上，設置在遠光燈的一側，激光測距模塊安裝在電池及控製模塊盒的側部，二者的信號接線端分別與微處理器相連接，激光指向模塊與頻閃警示燈並聯後，激光指向模塊的一端連接在電池上，另一端連接在第二開關的一個接線腳上，激光測距模塊通過第三開關連接在電池的兩端。

　　三、結構組成

　　甲烷檢測報警模塊1、氧氣檢測報警模塊2、一氧化碳檢測報警模塊3和二氧化碳檢測報警模塊4，包括安裝在礦工頭盔前部的近光燈5及遠光燈6以及掛接在礦工皮帶上的電池及控製模塊盒7，近光燈5和遠光燈6的兩側以及電池及控製模塊盒7的外側均安裝有多個頻閃警示燈8和第二開關9，電池及控製模塊盒7內還安裝有電池10、微處理器11、甲烷檢測報警模塊1、氧氣檢測報警模塊2、一氧化碳檢測報警模塊3和二氧化碳檢測報警模塊4，近光燈5和遠光燈6並聯設置，且近光燈5和遠光燈6的一端與電池10負極相連接，近光燈5和遠光燈6的另一端分別與第一開關12的兩個接線腳相連接，第一開關12的另一個接線腳與電池10正極相連接。

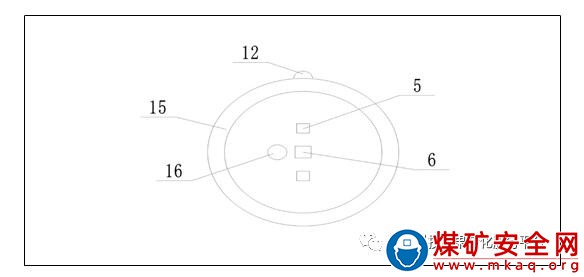

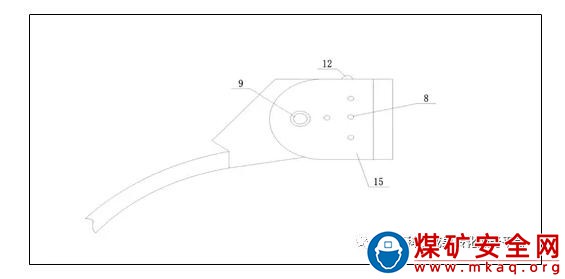

　　礦工下井前佩戴礦燈和電池及控製模塊盒。電池采用DC4.2V蓄電池，近光燈5和遠光燈6均安裝在燈殼15上，近光燈5為兩個，且分別設置在遠光燈6的兩側，第一開關12固定在燈殼15的頂部，頻閃警示燈8設置在燈殼15的兩側。近光燈5和遠光燈6並聯設置，通過第一開關控製遠近光的切換。同時當開啟遠光燈時，甲烷檢測報警模塊1、氧氣檢測報警模塊2、一氧化碳檢測報警模塊3和二氧化碳檢測報警模塊4自動開啟，檢測礦工周圍的甲烷、氧氣、一氧化碳機二氧化碳含量，含量達到預警值時自動報警，同時顯示屏能夠顯示實時的甲烷、氧氣、一氧化碳機二氧化碳含量，便於井下礦工觀察。頻閃警示燈8安裝在礦燈的兩側和電池及控製模塊盒的外側，通過第二開關進行切換控製。正常情況下，頻閃警示燈處於常開狀態，當本礦燈的使用者覺察工作處於不安全的環境中，使用者就可將安全頻閃警示燈打開，以起到警示的作用，提高礦工的安全性。

　　此外，還包括激光指向模塊16和激光測距模塊17，激光指向模塊16安裝在燈殼上，設置在遠光燈6的一側，激光測距模塊17安裝在電池及控製模塊盒7的側部，激光指向模塊16和激光測距模塊17的信號接線端分別與微處理器11相連接，激光指向模塊16與頻閃警示燈8並聯後，激光指向模塊16的一端連接在電池10上，另一端連接在第二開關9的一個接線腳上，激光測距模塊16通過第三開關18連接在電池10的兩端。激光指向模塊與頻閃警示燈並聯設置，並通過第二開關9進行切換，激光指向模塊可以實時快捷指示標校施工方向。激光測距模塊通過第三開關進行控製，在井下有需要測量長度、麵積、體積等數據時，本礦燈內置的紅外線激光測距儀能方便快捷準確地完成，而且隻要一個人就能操作，同時實現現實工作存在的不能接觸或接觸不到的物體非接觸測量。

　　四、技術優勢

　　1.在具有安全隱患環境工作時，使用者的頭部和腰部有彩色頻閃的安全警示燈亮，告知他人注意本礦燈使用者的安全，起到保護本礦燈不被他人傷害的目的。可以取代礦工穿著的工作服上的反光條和其他被動反光的附屬品。

　　2.在井下有需要標校工程設施的平與直，工程設施安裝、管理、驗收等工作中需要拉線測量的工作時，礦燈內置彩色激光指向功能可以快速、高效、便捷地取代需要拉線測量的工作。特別在亮度很低的井下礦燈內置彩色激光指向功能效果會更加明顯。

　　3.在井下有需要測量長度、麵積、體積等數據時，本礦燈內置的紅外線激光測距儀能方便快捷準確地完成，隻要一個人就能操作，同時實現現實工作存在的不能接觸或接觸不到的物體非接觸測量。

　　4.本礦燈內置四種氣體檢測設備能做到隻要開遠光強亮燈工作時，這四種氣體檢測設備就投入氣體檢測工作，能夠時時對工作場所的氣體進行檢測警示，保證礦燈使用者能清楚工作場所氣體安全狀態，避免了因人為不測氣體或沒有時時檢測氣體狀態而造成安全02manbetx.com 及使用人員充電、存取、攜帶這四種氣體檢測設備的麻煩。同時，激光指向儀、激光測距儀和四種氣體檢測設備可以根據用戶的需要選取安裝。
