鋼絞線盤放裝置研製與應用

　　一、項目背景

　　礦山生產過程中，需根據實際需要對采購的成捆鋼絞線截取相應規格的錨索。但在對成捆的鋼絞線截取過程中，因成捆鋼絞線不易固定，且鋼絞線張力回彈性大，易發生鋼絞線回彈傷人02manbetx.com ，存在較大安全隱患;同時采取普通的加工方式時，人工投入大。為了解決這些問題，技術人員研製了鋼絞線盤放裝置。

　　二、研究內容

　　1.結構組成

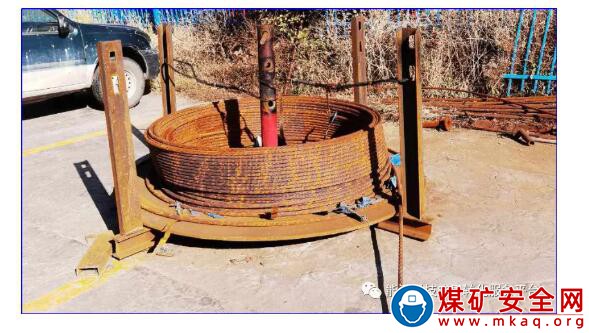

　　鋼絞線盤放裝置，包括底盤、可轉動的轉盤、四根豎向的外支撐杆、豎向的內支撐杆、豎向的中心軸。如下圖所示。

　　2.功能介紹

　　底盤上設有可轉動的轉盤，底盤上等距設有四根豎向的外支撐杆，外支撐杆上設有可調水平長度的調節孔眼，外支撐杆上設有可調固定水平長度的孔眼，孔眼的一端與豎向的內支撐杆的孔眼用鋼絲繩連接。

　　外支撐杆上設有可調固定水平長度的孔眼，孔眼的一端與豎向的內支撐輥的孔眼用鋼絲繩連接，用鋼絲繩固定外支撐杆和內支撐杆之間的水平長度，形成一個防護網防止鋼絞線盤抽出太多造成鋼絞線盤整體鬆散，起到固定繩盤、防止鋼絞線抽出時彈射飛濺的作用。

　　三、應用效果

　　礦井綜掘工區在放鋼絞線過程中大力推進鋼絞線盤放裝置使用，取得了顯著效果。

　　1.效果03manbetx

　　該鋼絞線盤放裝置的應用提高了機械化水平，減少了因人工放鋼絞線易造成的安全隱患，確保施工安全可靠;減少了人員投入，節省人力物力，增加經濟效益;結構簡單，便於操作，安全可靠。

　　2.效益03manbetx

　　以100根為例，人工放鋼絞線加工錨索需要5個人，耗時5小時，且存在鋼絞線回彈傷人風險。

　　采用該裝置後，加工100根錨索，一個人就可以拉著鋼絞線放好相應尺寸的錨索。每次節約時間4小時，節約人工4個，放繩效率提高3倍以上，每次可節約人工成本投入約480元，全年共計可節省人工投入8萬餘元。
