電鏟鏟鬥銷撥拉專用工具

　　一、項目背景

　　原電鏟鏟鬥銷在拉拔的時候要在銷子的端麵上焊接一個吊環或者鐵板固定繩索，然後借助輔助機械來拉拔鏟鬥銷子，現場作業需要多工種的配合，而且拉拔過程安全性不高，容易造成人員傷亡和設備的損傷。

　　二、研究內容

　　1.結構組成

　　該電鏟鏟鬥銷拉拔專用工具包括兩個半殼結構、12T拉環和M18螺栓螺母三部分。

　　圖1 結構示意圖

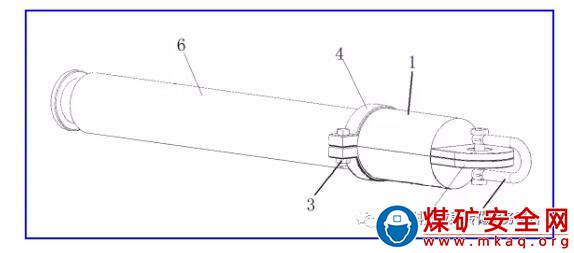

　　圖2 應用示意圖

　　1-殼體，2-拉環，3-螺栓螺母，4-凸緣，5-凸耳，6-電鏟鏟鬥銷

　　半殼結構為半圓柱形，其一端為開口端，另一端為封閉端，開口端的內、外邊沿上均設有凸緣，兩端上均開設有相對應的螺栓孔;半殼結構封閉端的端麵邊緣設有凸耳，兩個半殼結構通過M18螺栓螺母連接。

　　2.作業流程

　　如圖2所示，將兩個半殼結構安裝在電鏟鏟鬥銷的一端，用M18螺栓螺母把兩個半殼結構緊固，使半殼結構開口端的內邊沿上的凸緣與電鏟鏟鬥銷上的凹槽進行配合，將12T拉環與繩索進行連接，鏈接輔助機械拉拔電鏟鏟鬥銷。全部過程隻需一個工人就能完成，減少了電焊工的配合，提高了安全係數。

　　三、應用效果

　　原來的作業時間為2小時，環節較多，涉及多工種、高空作業等因素，安全係數低。改進後，該專業工具已在某煤礦使用多年，減少了工作環節和設備故障停機時間，降低了人員勞動強度。每年節約維修成本約103萬元，增加經濟效益98萬元，合計效益201萬元。

　　四、推廣應用

　　該工具的研製應用，解決了現有的電鏟鏟鬥銷在拆卸過程中存在的安全性不高、容易造成人員傷亡和設備的損傷的問題，實用性強，成本較低，經濟效益顯著，可以在所有使用電鏟設備生產的露天煤礦推廣應用。
