JSLT7-L型濕式混凝土噴射係統

　　導語：

　　在煤礦井下及地麵邊坡工程中，經常用到混凝土噴漿設備，其應用效果直接影響施工效果。本期轉化果平台推薦的《JSLT7-L型濕式混凝土噴射係統》，集自動配比、攪拌、上料、噴漿、行走於一體，采用一體化設計，經過現場應用表明，在控塵、減彈、節能方麵性能突出，效果良好!

　　一、研究背景

　　當前，各行業對其生產過程中的汙染治理都從技術及裝備層麵進行了改進或創新，以適應時代發展理念。同時《“十三五”國家科技創新規劃》中大力推行人工智能，這也加快了節能減排、提效減員及職業病防治的步伐。因此我國礦山噴漿設備也不得不加快更新換代速度。

　　基於此，本公司致力於噴漿設備的研發，經過為期兩年的市場調研、優化改進及試用驗證，於2019年5月份成功研製出JSLT7-L型濕式混凝土噴射機組。

　　二、產品功能

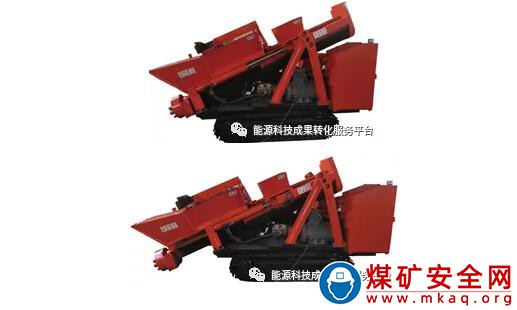

　　不同於傳統噴漿設備，JSLT7-L型濕式混凝土噴射機組是全國首台集自動配比、攪拌、上料、噴漿、行走於一體的濕式混凝土噴漿設備，采用了可伸縮式上料結構、活塞快速拆裝結構、進口操作閥等先進技術，在行業內屬首次。

　　1.主要結構

　　2.主要係統

　　(1)螺旋上料和攪拌係統

　　螺旋上料係統由三部分螺旋和對應的槽體組成，分別進行砂石、水泥、速凝劑等混凝土材料的上料及配比。

　　混凝土物料經螺旋上料係統推送至攪拌係統中，螺旋攪拌係統由一根長螺旋和攪拌槽體組成。攪拌槽體為可拆卸，便於噴後清理，並可調節傾斜角度獲得最佳的卸料高度。

　　(2)輸料及噴射傳動係統

　　輸料係統及噴射係統由驅動輪、從動輪(與驅動輪相同)、鏈輪、活塞、缸筒、鏈傳動、緊鏈器、輸料管路、噴槍等組成。

　　(3)液壓係統

　　由電機，液壓泵、液壓馬達、換向閥等組成。

　　(4)輔助行走係統

　　采用履帶式底盤，完成施工期間的前進後退功能。

　　3.主要技術參數

　　4.工作原理

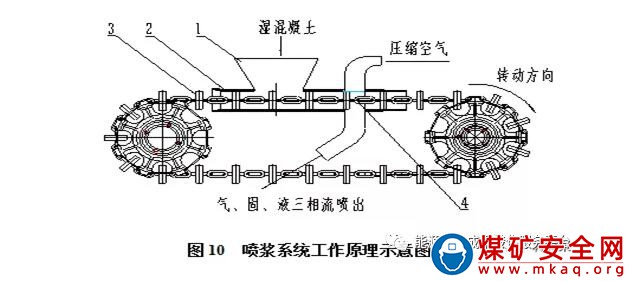

　　攪拌好的物料由上料鬥①注入發射缸體②內，由鏈輪帶動密封活塞③把物料推至混合室④，由通入的壓縮空氣，把物料吹送入彎頭，實現三相流噴射。

　　三、產品優勢

　　1.產品特點

　　機械化程度高，降低勞動程度;改善作業環境，輸送距離遠;工作效率提高，移動方便;維護成本底，設備使用後清理便捷。

　　2.與同類產品對比

　　與傳統推鏈式噴射機相比：

　　(1)JSLT7-L型濕式混凝土噴射機組是全國首台集自動配比、攪拌、上料、噴漿、行走於一體的試試噴漿設備;

　　(2)推送環鏈實現拆卸簡單;

　　(3)上料係統采用液壓控製，上料高度低，移動方便;

　　(4)液壓閥采用進口原件;

　　(5)上料係統實現自動配比，比例可調;

　　(6)陶瓷套更換周期增長，密封性好。

　　3.技術優勢

　　為了節省設備運輸空間、降低上料高度、減少工人勞動強度，JSLT7-L濕式混凝土噴射機組實現了上料係統高低可調：行走狀態下，上料係統上升，減小整機長度，移機方便;工作狀態下，上料係統下降，其上料高度比傳統濕噴設備低約300mm，最低上料高度低至800mm，符合人體工程學，大大減輕工人勞動強度。

　　攪拌上料係統實現的自動配比，能夠保證施工物料的均勻拌合。物料潤濕裝置使水泥在物料沒有到達噴射裝置之前開始發生水化反應，增加了物料到達受噴麵的反應時間，增加了混凝土的粘性，降低了回彈率及粉塵濃度，也保證了01manbetx 要求的C20支護強度。基於此，使用JSLT7-L濕式混凝土噴射機組可以將混凝土回彈率控製在10%以內，粉塵濃度控製在20mg/m3以內，大大提升了原材料使用率，改善了作業環境。

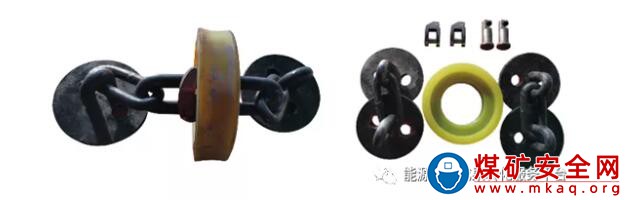

　　混凝土噴射裝置采用推鏈式結構，其中推送密封活塞采用德國巴斯夫原材料，其抗拉、抗壓及耐磨性能都要優於國內材料，使用壽命可延長到300m³，同時降低設備使用成本。活塞采用部分卡扣式鏈接，經試驗發現“卡扣”鏈接方式不僅與螺栓連接具有相同的拉緊度，在拆卸方麵更為簡單，活塞更換方便。

　　混凝土輸送缸體采用分段式設計，內嵌特殊材質襯套，該材質具有超級耐磨、散熱性好的特點，保證了缸筒整體密封性和散熱性，從而噴漿距離得到保證。目前已知風壓0.4Mpa條件下，輸送距離為150米以上，良好的密封性以及合理的結構，使得廢氣箱中餘料極少。

　　在此設備中，活塞、鏈條、內襯套為易損件，活塞相比於其他兩種易損件，更換頻率高，而活塞的製造成本比較低，相比於傳統設備，能夠極大降低設備的使用成本。

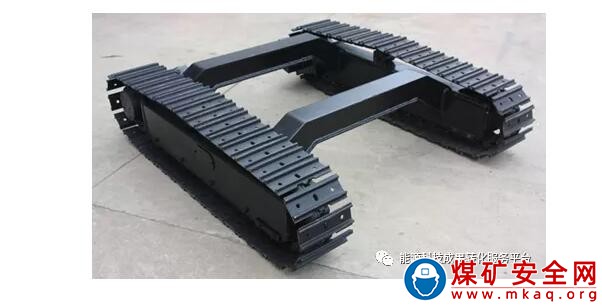

　　在施工現場發現，傳統設備在施工中，移機非常麻煩，要麼上軌道，增加運輸壓力;要麼人力或機械拖拽，增加工作量。因此在設備研發中，結合現場情況，JSLT7-L濕式混凝土噴射機組采用履帶式自行走底盤。無論在靈活性或是爬坡能力上履帶式行走更能適應各種複雜的作業環境，降低使用單位的運營成本。

　　四、應用效果

　　從目前使用單位反饋情況看，JSLT7-L濕式混凝土噴射機組除在控塵、減彈、節能方麵性能突出外，其在節省人力資源、減輕工人勞動強度、提高施工效率、減少職業病發生率等方麵為使用單位節約的隱形成本是不可忽視的。

　　五、應用範圍

　　目前，該設備廣泛應用於隧道、涵洞、地鐵、水電工程、地下工程及煤礦高沼井巷道施工。
