可拆卸式錨索全方位施工裝置

　　一、研究內容

　　1.結構組成

　　該裝置由四部分組成：鋼管式支撐杆、倒T型錨索支架、底托架和內滑行走裝置。鋼管式支撐杆支撐錨索機架，保證錨索機架的穩定作用;倒T型錨索支架支撐錨索機及調整錨索高度;錨索機固定在內滑行走裝置上，施工錨索時在底托架上滑動。

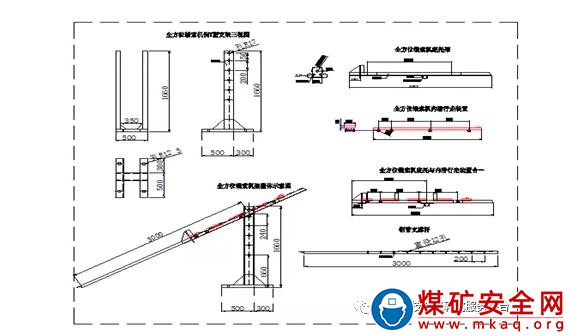

　　圖1設計圖

　　2.基本原理

　　錨索角度可根據需要180°旋轉，解決了錨索機施工肩窩及幫部錨索角度問題，增加了錨索有效垂直錨固深度，避免了錨索被剪斷，杜絕了錨索墊板脫落傷人02manbetx.com ，大大減少了頂板02manbetx.com ，安全效益良好。

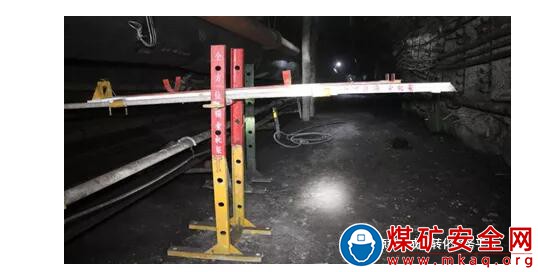

　　圖2 組裝後

　　3.關鍵技術

　　采用可調支架，錨索打眼高度可根據施工錨索眼位進行調整;采用旋裝式聯結，錨索機在底托上可自由旋轉，錨索角度可根據需要180°旋轉，確保錨索垂直圍岩。

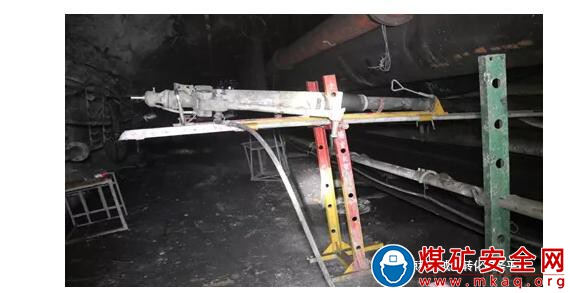

　　圖3 架設錨索機之後

　　二、裝置特點

　　該裝置安全可靠;挪移輕便，操作簡單，兩人即可施工;高度可自由調整，錨索機在底托上可自由旋轉，可施工任意角度錨索，錨索有效垂直錨固深度得以保證，頂板安全得到有效保障。

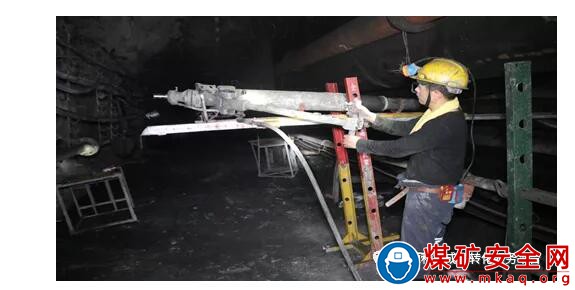

　　圖4 錨索施工

　　三、應用效果

　　應用前：某礦巷道埋藏深，地壓大，礦壓顯現明顯，肩窩及幫部錨索角度不夠，當錨索加壓到設計預緊力時，錨索在墊板處彎曲，錨索被剪切，巷道變形越大，剪切力越大，最終導致錨索被剪斷，錨索墊板脫落，安全隱患大。

　　應用後：錨索角度得以保證，未出現錨索被剪斷情況。

　　該裝置製造成本低，可確保錨索施工角度，避免錨索被剪斷，大大降低了頂板安全隱患，安全效益良好。同時杜絕了錨索斷裂而重新補打現象。
