一、模式選擇及操作步驟
(一)係統的控製方式具有遠控，就地，遙控三種。
(二)係統的程序控製具有集控，子係統兩種。
(三)三機起動方式具有：自動，檢修-按鍵控製兩種。控製器具有的控製方式如下表 1所示：
(四)三機就地自動
準備條件： 首先華寧控製器上，係統的控製方式選擇為“遠控”，聯力控製器上，係統的控製方式旋鈕選在“就地”位置，係統的程序控製選在“子係統”，三機起動方式旋鈕選在“自動”位置，複位故障，保證係統無故障(具有保護功能)。
啟停過程：按下三機聯啟按鈕，係統將聯啟信號傳到華寧控製器上，華寧控製器對破碎、轉載、刮板進行聯啟操作。
正常停車過程：按下三機聯停按鈕，係統將聯停信號傳到華寧控製器上，華寧控製器對破碎、轉載、刮板進行聯停操作。也可通過主機上的鍵盤對三機進行啟動，此時必須按照破碎、轉載、刮板的順序進行啟動。
按“ctrl+A”鍵保持 2 秒以上，係統將破碎機啟動信號傳到華寧控製器上，華寧控製器對破碎機進行啟動。
按“ctrl+B”號鍵保持2秒以上，係統將轉載機啟動信號傳到華寧控製器上，華寧控製器對轉載機進行啟動。
按“ctrl+C”號鍵保持2秒以上，係統將刮板機啟動信號傳到華寧控製器上，華寧控製器對刮板機進行啟動。
正常停車過程受聯鎖信號影響：按“shift+A”號鍵，停破碎機,同時停轉載機與運輸機，報破碎機停語音。
按“shift+B”號鍵，停轉載機, 同時停運輸機，報轉載機停語音。
按“shift+C”號鍵，停運輸機，報運輸機停語音。
(五)三機遠控模式1、準備條件：
首先華寧控製器上，係統的控製方式選擇為“遠控”，聯力控製器上，係統的控製方式旋鈕選在“遠控”位置，係統的程序控製選在“子係統”，三機起動方式旋鈕選在“自動”位置，複位故障，保證係統無故障(具有保護功能)。
在馬蒂爾室主機或控製台主機的集控畫麵上，經過登錄即可進入遠程控製畫麵，可在畫麵上對三機進行啟停。
2、啟車過程：
按下三機聯啟按鈕，係統將聯啟信號傳到華寧控製器上，華寧控
製器對破碎、轉載、刮板進行聯啟操作。
正常停車過程：按下三機聯停按鈕，係統將聯停信號傳
到華寧控製器上，華寧控製器對破碎、轉載、刮板進行聯停操作。
也可通過主機上的鍵盤對三機進行啟動，此時必須按照破碎、轉載、刮板的順序進行啟動。
按破碎機的啟動按鈕保持2秒以上，係統將破碎機啟動信號傳到華寧控製器上，華寧控製器對破碎機進行啟動。按轉載機的啟動按鈕保持2秒以上，係統將轉載機啟
動信號傳到華寧控製器上，華寧控製器對轉載機進行啟動。按運輸機的啟動按鈕保持2秒以上，係統將刮板機啟
動信號傳到華寧控製器上，華寧控製器對刮板機進行啟動。3、正常停車過程：
按破碎機的停止按鈕，停破碎機，報破碎機停語音。按轉載機的停止按鈕，停轉載機，報轉載機停語音。按運輸機的停止按鈕，停運輸機，報運輸機停語音。注意：啟動轉載機和運輸機時，聽到語音預警，切換到
供電畫麵，點擊3500開關複位按鈕，轉載機和運輸機可正
常啟動，並且保證鬆開3500開關複位按鈕，旁邊指示燈由綠變灰，若沒有變灰可多點幾次，防止開關一直處於複位狀態。
(六)泵站控製 1、泵站就地啟動
準備條件：聯力控製器上，係統的控製方式旋鈕選在“就地”位置，係統的程序控製選在“子係統”，乳化泵起動方式旋鈕選在“檢修”位置，噴霧泵起動方式旋鈕選在“檢
修”位置，三機起動方式旋鈕選在“自動”位置，把KXH18(G)分站上的模式旋鈕旋在“遠控”位置，拔出閉鎖按鈕，複位故障，保證係統無故障(具有保護功能)。
啟停過程：
按“ctrl+1”號鍵，啟 1#乳化泵, 報 1 號乳化泵啟動語
音。
按“ctrl+2”號鍵，啟 2#乳化泵, 報 2 號乳化泵啟動語
音。
按“ctrl+3”號鍵，啟 3#乳化泵, 報 3 號乳化泵啟動語
音。
按“ctrl+4”號鍵，啟 4#乳化泵, 報 4 號乳化泵啟動語
音。
按“ctrl+5”號鍵，啟 1#噴霧泵, 報 1 號噴霧泵啟動語
音。
按“ctrl+6”號鍵，啟 2#噴霧泵, 報 2 號噴霧泵啟動語
音。
按“ctrl+7”號鍵，啟 3#噴霧泵, 報 3 號噴霧泵啟動語
音。
增壓泵在啟動泵站時自動啟動。正常停車過程：
按“shift+1”號鍵，停1#乳化泵。按“shift+2”號鍵，停2#乳化泵。按“shift+3”號鍵，停3#乳化泵。按“shift+4”號鍵，停4#乳化泵。
按“shift+5”號鍵，停1#噴霧泵。按“shift+6”號鍵，停2#噴霧泵。按“shift+7”號鍵，停3#噴霧泵。增壓泵在停機泵站時自動停機。
緊急停車過程：在係統發生故障時，控製器控製乳化泵，增壓泵，卸載閥同時停機。
準備條件：
聯力控製器上，係統的控製方式旋鈕選在 “就地”位置，係統的程序控製選在“子係統”，乳化泵起動方式旋鈕選在“自動”位置，噴霧泵起動方式旋鈕選在“自動”位置， 三機起動方式旋鈕選在“自動”位置，把KXH18(G)分站上的模式旋鈕旋在“遠控”位置，拔出閉鎖按鈕，複位故障，保證係統無故障(具有保護功能)。
CXH18礦用本安型操作箱上乳化泵的啟動按鈕為乳化泵自動啟動，停止為自動停止。
CXH18礦用本安型操作箱上噴霧泵的啟動按鈕為噴霧泵自動啟動，停止為自動停止。
準備條件：
聯力控製器上，係統的控製方式旋鈕選在 “就地”位置，係統的程序控製選在“子係統”，乳化泵起動方式旋鈕選在“檢修”位置，噴霧泵起動方式旋鈕選在“檢修”位置， 三機起動方式旋鈕選在“檢修”位置，把KXH18(G)分站上的模式旋鈕旋在“就地”位置，拔出閉鎖按鈕，複位故障，保證係統無故障(具有保護功能)。
將泵體的KXH18(G)分站上啟停旋鈕從停旋到開，則對應泵站啟動，從開旋到停，則對應泵站停機。
2、泵站遠控啟動準備條件：
首先天信控製器上，係統的控製方式選擇為“遠控”，聯力控製器上，係統的控製方式旋鈕選在“遠控”位置，係統的程序控製選在“子係統”，乳化泵和噴霧泵起動方式旋鈕選在“檢修”位置，複位故障，保證係統無故障(具有保護功能)。在馬蒂爾室主機或控製台主機的集控畫麵上，經過登錄即可進入遠程控製畫麵，可在畫麵上對泵站進行啟停。
啟動過程：
按
1#乳化泵啟動，啟
1#乳化泵，報
1
號乳化泵啟動
語音。
按
2#乳化泵啟動，啟
2#乳化泵，報
2
號乳化泵啟動
語音。
按
3#乳化泵啟動，啟
3#乳化泵，報
3
號乳化泵啟動
語音。
按
4#乳化泵啟動，啟
4#乳化泵，報
4
號乳化泵啟動
語音。
按
1#噴霧泵啟動，啟
1#噴霧泵，報
1
號噴霧泵啟動
語音。
按
2#噴霧泵啟動，啟
2#噴霧泵，報
2
號噴霧泵啟動
語音。
按
3#噴霧泵啟動，啟
3#噴霧泵，報
3
號噴霧泵啟動
語音。
按
1#增壓泵啟動，啟
1#增壓泵。
按
2#增壓泵啟動，啟
2#增壓泵。
按
3#增壓泵啟動，啟
3#增壓泵。
按
4#增壓泵啟動，啟
4#增壓泵。
增壓泵在啟動泵站時自動啟動正常停車過程：
按1#乳化泵停止，停1#乳化泵。按2#乳化泵停止，停2#乳化泵。按3#乳化泵停止，停3#乳化泵。按4#乳化泵停止，停4#乳化泵。按1#噴霧泵停止，停1#噴霧泵。按2#噴霧泵停止，停2#噴霧泵。按3#噴霧泵停止，停3#噴霧泵。按1#增壓泵停止，停1#增壓泵。按2#增壓泵停止，停2#增壓泵。按3#增壓泵停止，停3#增壓泵。按4#增壓泵停止，停4#增壓泵。增壓泵在停機泵站時自動停機。
(七)移變、饋電、綜保遠控啟動
1、準備條件：
聯力控製器上，係統的控製方式旋鈕選在“遠控”位置，係統的程序控製選在“子係統”，三機起動方式旋鈕選在“自動”位置，複位故障，保證係統無故障(具有保護功能)。
在馬蒂爾室主機或控製台主機的集控畫麵上，經過登錄即可進入遠程控製畫麵，可在畫麵上對移變進行啟停。
2、正常合閘過程：
泵站移變：按住泵站移變合閘並且保持5秒以上，移變送電。
煤機移變：按住煤機移變合閘並且保持5秒以上，移變送電。
三機移變：按住三機移變合閘並且保持5秒以上，移變送電。
排水移變：按住排水移變合閘並且保持5秒以上，移變送電。
饋電：按住饋電合閘並且保持 5 秒以上，饋電送電。
綜保：按住綜保合閘並且保持 5 秒以上，移變送電。3、正常分閘過程：
泵站移變：按住泵站移變分閘並且保持5秒以上，移變停電。
煤機移變：按住煤機移變分閘並且保持5秒以上，移變停電。
三機移變：按住三機移變分閘並且保持5秒以上，移變停電。
排水移變：按住排水移變分閘並且保持5秒以上，移變停電。
饋電：按住饋電分閘並且保持5秒以上，饋電送電。
綜保：按住綜保分閘並且保持5秒以上，移變送電。
(八)華寧模式切換1、準備條件：
聯力控製器上，係統的控製方式旋鈕選在“遠控”位置，係統的程序控製選在“子係統”，三機起動方式旋鈕選在“自動”位置，複位故障，保證係統無故障(具有保護功能)。在三機電機狀態頁麵下，並且三機沒有在運行，可以對華寧控製器進行模式切換。隻有先將遠近控模式調成遠控，才能對其他模式進行切換。
2、切換
切換時，需要先選中想要調整的模式，然後按下對應的確認按鈕持續 1 秒，才能完成切換操作。

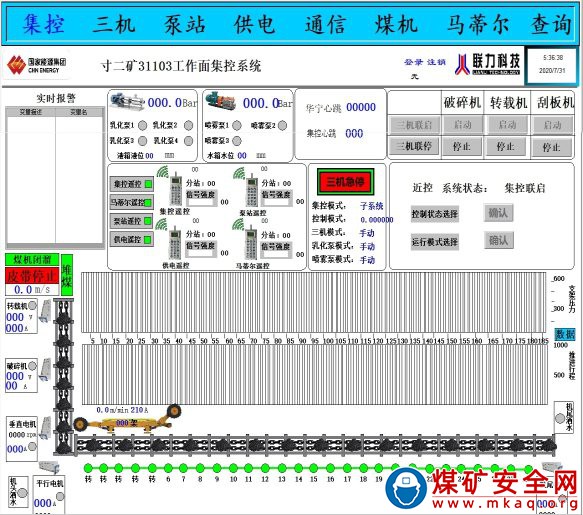

(九)人機用戶界麵1、集控主界麵
采煤機電控係統主畫麵是閉鎖、三機、無線、泵站和煤機5個子係統的整合。主要顯示各係統的運行狀態，當部件圖標綠色高亮顯示，表示其正在運行，當部件圖標顯示灰色，表示停止狀態。主頁還包括支架壓力棒狀圖和煤機位置實時
曲線。
集控主畫麵中的顯示內容如下：
(1)閉鎖沿線綠點代表各個位置的閉鎖拍下狀態，閉鎖拍下時顯示紅色，拔起時為綠色，綠點下方的數字代表閉鎖對應的支架號。綠點前的線分別代表每個閉鎖的通訊狀態，通訊狀態正常為綠色，異常為紅色。顯示閉鎖沿線的終端電
壓。
(2)泵站沿線綠點代表泵站各分站閉鎖的狀態，分站
急停按鈕拍下時顯示紅色，分站急停按鈕拔起時顯示綠色。綠點前的線分別代表每個閉鎖的通訊狀態，通訊狀態正常為綠色，異常為紅色。數字代表分站的 CAN 通訊地址。
(3)實時報警是集控係統的實時故障報警，出現故障時，報警框內顯示紅色報警字體。故障消失時，對應的報警信息也會消除。
(4)顯示4台乳化泵和3台噴霧泵的運行狀態，顯示乳化泵總管壓力、液箱液位、水箱水位。
(5)標誌顯示時，表示遙控器打開且與無線分站的
通訊方式正常，消失時，遙控器未連接無線分站，此刻各子係統遙控器控製無效。遙控器圖標右側顯示遙控連接的分站號和信號強度，遙控器圖標上方顯示遙控按下對應的鍵碼值。
(6)顯示集控模式、三機模式、噴霧泵和乳化泵模式。撥動集控主機麵板上的旋鈕，畫麵也會呈現相應的變化。
(7)顯示華寧心跳和泵站的通訊狀態，以及設備的啟動和停止按鈕。
(8)是工作麵支架壓力和推進行程實時顯示的棒狀圖。2、啟動控製
主畫麵選擇登錄，輸入密碼登錄成功後啟動按鈕顯示深
色，代表可以操作啟動設備。未登錄狀態下顯示淺色，不能
啟動。
啟動設備時，長按啟動按鈕2秒，係統會自動啟動相應的設備，並有語音提示功能。

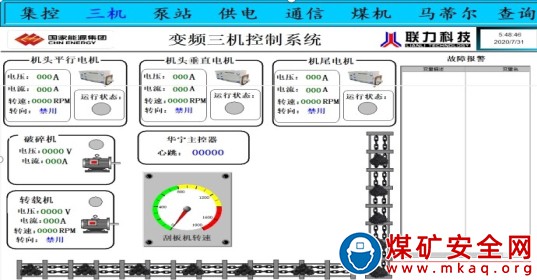

3、三機畫麵
三機畫麵主要用於顯示破碎機、運輸機和轉載機的運行
狀態。
三機頁麵中詳細顯示了破碎機、轉載機、機頭平行電機、機頭垂直電機、機尾電機的實時運行電壓、電流和各電機的運行狀態。畫麵右側顯示三機故障信息的實時報警。
4、泵站畫麵
點擊主菜單欄區域，切換到泵站畫麵。泵站畫麵顯示的內容如下：
(1)乳化泵和噴霧泵運行時，實時顯示4台乳化泵和3台噴霧泵的油壓、油溫。
(2)以畫麵填充和數值組合的方式實時顯示乳化液箱和噴霧水箱的水位。
(3)泵電機運行時，在區域實時顯示乳化泵總管壓力。
(4)畫麵分別顯示7台泵電機的運行時間，用於操作工合理分配每台電機的運行時間，減少機械損耗和維修幾率。
(表示泵電機本次運行時間，表示泵電機累計運行時間，表示泵電機累計加載時間。)
(5)在泵電機畫麵右下角區域顯示各個泵站的“主、次、待、備”類型，主泵的設置可在參數設置中修改。
(6)圖中①②③④⑥⑦⑧區域分別表示4台乳化泵和3
台噴霧泵分站的閉鎖狀態，分站閉鎖拍下，畫麵顯示紅色閉
鎖字樣，表示乳化泵增壓泵和噴霧泵增壓泵的運行狀態，運行時為綠色，停止時為紅色。

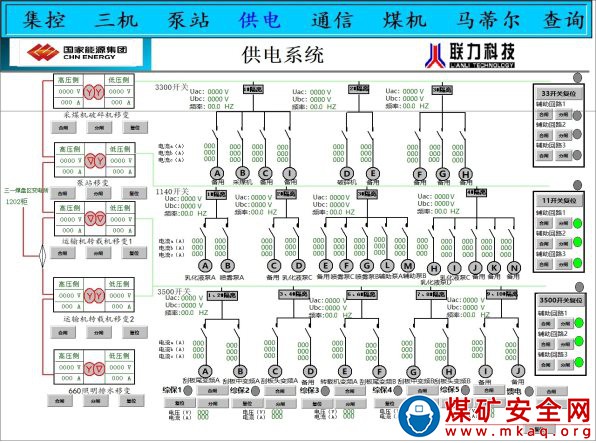

5、供電畫麵
點擊主菜單欄區域，切換到供電畫麵。
供電畫麵顯示5台移變、2台開關、5台綜保的數據，分別顯示1140開關和3300開關回路的吸合狀態、電壓、電流值等信息。移變顯示吸合狀態、電壓、電流等信息。綜保顯示吸合狀態、電壓、電流信息。
點擊移變按鈕，可查看移變的運行數據，完成遠程高壓複位、低壓複位、合閘、分閘功能。
點擊綜保按鈕，完成遠程複位、合閘、分閘功能。點擊綜保按鈕，完成遠程複位、合閘、分閘功能。6、查詢畫麵
點擊主菜單欄區域，切換到查詢畫麵。
在故障停機之後，此畫麵可以查詢三機、泵站、供電、煤機的曆史故障信息。

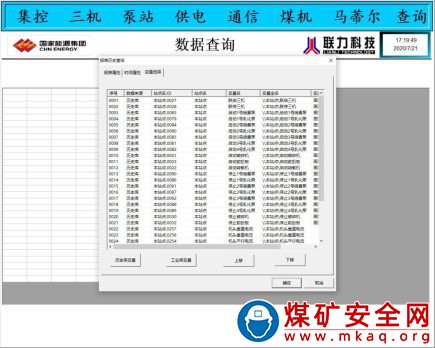

點擊數據查詢按鈕，顯示如下圖：
選擇時間屬性，設置自己要查詢的起始
點擊曆史數據庫，選擇需要查看的曆史數據
完成設置後點擊保存，則數據表格會存放在安裝目錄下。7、集控遙控器操作
複位，啟動和停止為功能輔助鍵，同時也為返回主參數
頁麵和下翻頁鍵;
複位通過和其它按鍵的功能組合實現相應功能，例如： 複位+三機=複位三機;
啟動通過和其它按鍵的功能組合實現相應功能，例如： 啟動+三機=啟動三機;
複位通過和其它按鍵的功能組合實現相應功能，例如： 停止+三機=停止三機;
方向功能鍵(參數上翻頁)實現上下左右鍵功能;
總停按鍵為停機功能鍵，同時為關機鍵，長按 3 秒關
機;
注意：在使用組合鍵時請先按相應的功能輔助鍵(複位，
啟動或者停止)再按其他功能鍵，鬆開按鍵時請先鬆開功能鍵，再鬆開功能輔助鍵(複位，啟動或者停止)。
