係統構成隧道人員安全管理係統總共由五部分組成，分別是：視頻監控係統、考勤定位係統、LED顯示係統、無卡報警係統、管理係統。 視頻監控係統 硬盤錄像機 高清顯示器
防爆紅外攝像頭，普通洞外高清攝像頭
視頻線纜、控製線纜、電源線、
安裝支架、電源、電源插板、配電箱
無線網橋、無線視頻服務器、路由器交換機 考勤定位係統 2.45G遠距離考勤讀卡器、2.45G遠距離定位讀卡器
2.45G有源射頻卡
無線網橋、路由器交換機、485轉網口轉換器
RS232-RS485轉換器

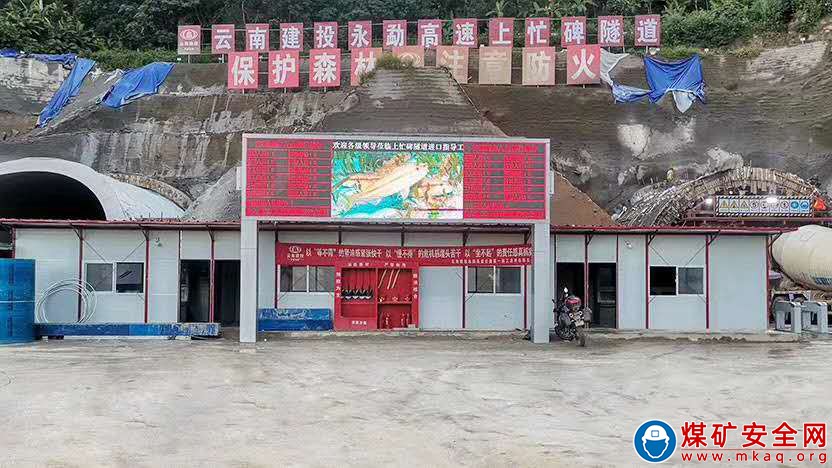

接線盒、配電箱、專用電源、電源插板 LED顯示係統 戶外高亮度LED屏、顯示屏專用顯卡、顯示屏專用同步卡
顯示屏專用開關電源、顯示屏顯示軟件
電源線纜、網線、電源插板
配電箱、安裝支架
人車分流係統 車輛道閘
專用電源、電源線、專用插板管理係統管理中心電腦、考勤軟件、定位軟件、顯示屏服務軟件
報表打印機
交流穩壓器
配電箱、電源插板、串口服務器
圖1 係統框架圖 2.2 工作原理2.2.1 2.4G有源射頻卡：
施工人員或工作人員隨身攜帶，一般裝在施工人員的皮帶上或安全帽上。人員標示卡具有唯一性，和人員名單匹配。人員射頻卡隻能發送自身的ID號，一般項目如果是以考勤、定位為主，建議使用單項卡;例如：當隧道裏麵出現特殊情況時，自動鎖定人員位置，利用軟件統計進洞人員的人數、確定洞內人員。對於外來檢查人員設立獨立的外來貴賓，配備檢查安全帽。
2.2.2 2.45G遠距離讀卡器：
不管是在隧道的內外都需要安裝放置讀卡器。至少在一個係統中是需要2台的。如果是定位，則需要更多。具體要根據隧道的情況進行安裝。一般的原則是每隔150米安裝一個，也可以在拐彎和一些特殊需要監控的區域進行安裝。本係統定位的原理是區域定位，根據每個讀卡器的位置進行定位的，因此，定位的精度取決於閱讀器的識別距離，閱讀器的距離是可以通過軟件進行調節的，因此在考慮定位精度的時候也要考慮讀卡的距離和係統的整個成本，也就是說定位精度越高，讀卡識別距離就近，成本就高。
